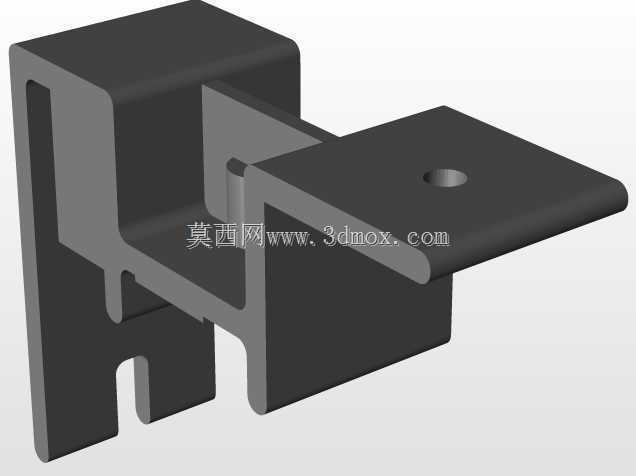

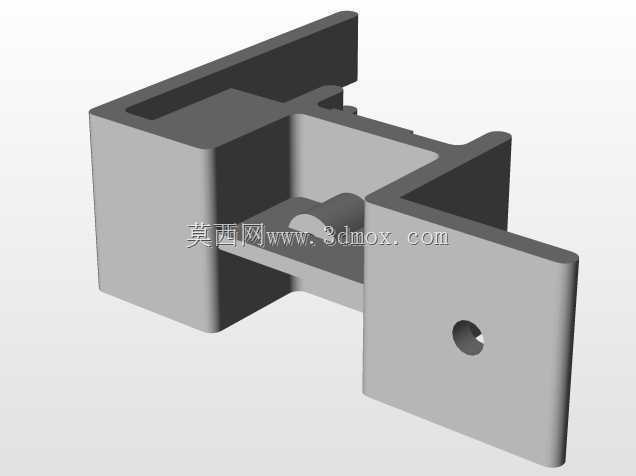

机柜扩展导轨配套滚轮导向支撑件

　　在机柜内部加装扩展导轨的场景中，这类滚轮导向支撑件是保障导轨运行平顺性、承载稳定性的核心配套构件，日常运维中常遇到原有导向支架老化断裂、安装位适配性不足的问题，直接更换整套导轨成本高且拆装工作量大，单独设计适配的导向支撑件就能快速解决导轨偏移、卡滞的故障。从实际使用需求出发，该构件的核心功能是为导轨的伸缩运动提供精准的侧向与竖向限位，同时通过滚轮结构降低导轨滑动时的摩擦阻力，避免导轨抽拉过程中出现晃动、偏磨的情况，尤其适用于机柜内加装重型抽屉式设备、扩展存储单元的场景，能有效分散导轨承载时的局部应力，防止导轨长期受力变形。设计过程中优先考虑安装适配性，主体采用方箱式基座结构，基座底部与机柜内部安装面完全贴合，

　　增大接触面积以降低单位面积压强，避免长期承重后安装面出现凹陷变形；基座顶部的导向柱采用同轴度公差控制在0.02mm以内的圆柱结构，与滚轮内孔精准配合，确保滚轮转动时无径向窜动，导向柱根部设置加厚的承托凸台，分散滚轮传递的竖向载荷，避免柱根处出现应力集中断裂的问题。基座的边角全部做R3圆角过渡处理，一方面避免安装过程中尖锐边角划伤操作人员或线缆，另一方面减少注塑或3D打印成型时的应力集中，降低成型件的开裂风险；基座侧面预留的安装定位孔，可直接匹配原有导轨支架的安装孔位，无需对机柜本体进行二次打孔加工，大幅降低现场改装的工作量。从安装边界来看，基座的整体外廓尺寸控制在原有损坏支架的安装空间范围内，不会与机柜内的线缆槽、

　　相邻设备单元产生干涉，导向柱的伸出长度严格匹配滚轮的装配高度，既保证滚轮与导轨接触面的有效贴合长度，又不会因柱体过长导致导轨运动行程受限。实际装配时，只需将基座对准原有安装位，通过紧固件固定后装入滚轮，即可完成替换安装，装配后导轨的抽拉阻力可降低40%以上，侧向摆动量控制在0.1mm以内，完全满足机柜内扩展设备的抽拉导向需求。这类导向支撑件不仅适用于机柜导轨的改装修复，也可通用在各类轻型滑移机构、抽屉式设备的导向系统中，设计时充分考虑了成型工艺的便利性，无论是采用3D打印快速制作替换件，还是开模批量生产，都能保证结构强度与尺寸精度的一致性，无需额外做复杂的后处理即可直接装配使用。针对不同的承载需求，还可通过调整基座的壁厚、

　　导向柱的直径来适配不同的载荷等级，比如承载10kg以内的轻型设备时，基座壁厚设置为2mm即可满足强度要求，承载20kg以上的设备时，可将壁厚增加至3mm，同时在基座内部增设加强筋结构，进一步提升整体抗变形能力，且加强筋的设置不会影响外部安装尺寸，可实现同安装位下的不同载荷等级适配。
