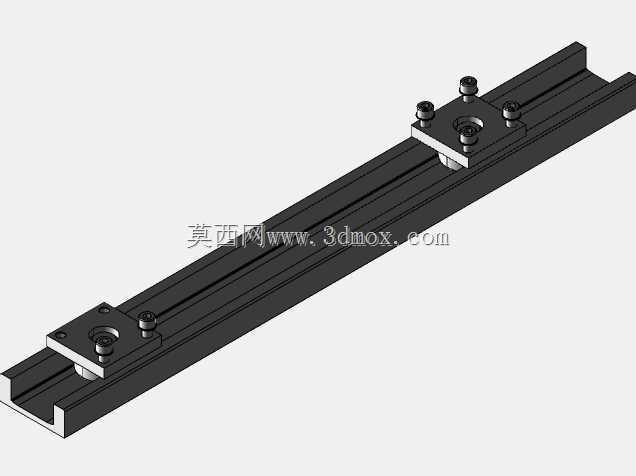

带轴承安装座的C型直线导轨组件

　　这类带轴承安装座的C型导轨组件，在轻工输送线、非标自动化工位移载、小型检测设备的滑台导向结构里应用十分普遍，不同于常规的滚珠直线导轨，这种结构采用开口C型冷弯型材作为导轨基体，搭配内嵌轴承的滑动安装座，能在低成本前提下实现中等载荷的直线往复导向，适合行程在数百毫米范围内、运行速度不超过1m/s的中低速往复运动场景。从结构设计逻辑来看，C型导轨的槽型截面经过滚压成型，内壁作为轴承的滚动接触面，不需要额外加工精密滚道，型材本身的截面惯性矩能保证长度方向的抗弯刚度，安装时可以直接通过型材背部的平面贴合设备机架基准面，用螺栓沿导轨长度方向间隔固定，不需要额外加工复杂的安装沉台，能大幅降低机架的加工成本。配套的轴承安装座采用分体式夹板结构，

　　两侧的锁紧螺栓可以调整轴承与导轨内壁的预紧间隙，消除装配带来的滑动虚位，安装座正面预留的标准安装孔位，可以直接固定执行元件、工装夹具或者检测传感器，不需要额外设计转接板，能缩短设备的设计装配周期。在安装边界方面，这类导轨的截面宽度通常在40-60mm区间，整体高度不超过30mm，安装座的滑动行程可以根据实际需求裁切导轨长度调整，单根导轨最长可以做到6米，满足多数中小型设备的移载行程需求，安装时需要保证导轨固定面的平面度公差在每米0.5mm以内，避免导轨变形导致滑动卡滞，轴承部分采用自带密封的深沟球结构，能适应车间内多粉尘的普通工况，日常维护只需要定期在导轨接触面涂抹少量润滑脂即可，不需要复杂的保养流程。设计这类结构时，

　　需要重点核算安装座上的偏心载荷，当执行元件重心偏离导轨中心面超过20mm时，需要考虑增加滑块数量或者加宽导轨截面，避免偏载导致轴承局部磨损过快，同时导轨两端需要加装限位挡块，防止滑块滑出导轨造成设备故障，相比精密滚珠导轨，这种结构的导向精度虽然略低，但成本仅为同规格精密导轨的三分之一左右，在对导向精度要求在0.1mm级别的工位移载、物料推送场景下，具备极高的性价比，很多非标设备设计人员在做方案选型时，会优先选用这类结构来控制整体设备的制造成本，同时缩短加工装配周期。
