带法兰凸缘的中空轴套类机械零件

项目分类:通用五金配件 发布时间:2021-12-04 ID:432363

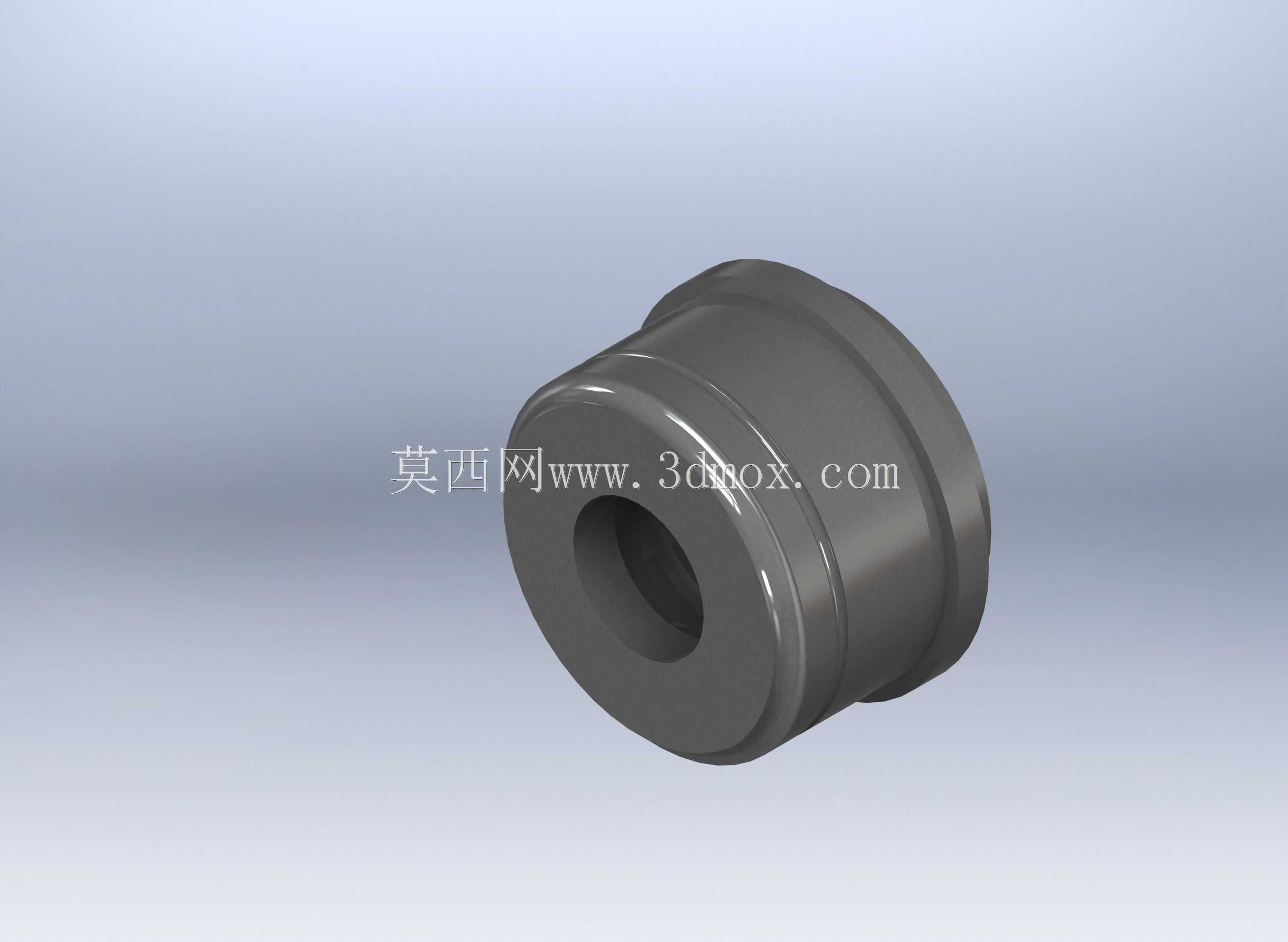

  • 带法兰凸缘的中空轴套类机械零件

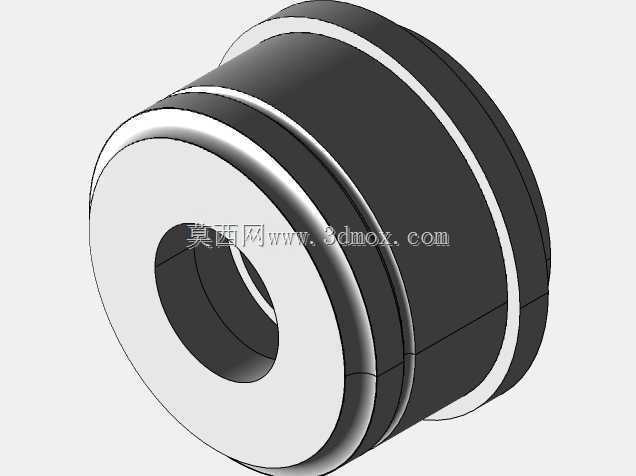

  • 带法兰凸缘的中空轴套类机械零件

  这类带单侧凸缘的中空轴套,在常规机械传动、支撑结构里的应用场景非常广泛,小到小型输送线的辊筒端部支撑,大到农用机械、轻工设备的铰接点位衬套,都能见到这类结构的身影。它的核心作用,是在穿装螺栓、销轴或者小直径传动轴的时候,既提供径向的支撑限位,又通过端部的凸缘结构实现轴向的定位,避免装配件在运行过程中出现轴向窜动,同时还能分散接触面的压应力,保护被连接的基体件不被反复摩擦损耗。

  从结构设计的思路来看,这个零件采用了等壁厚的中空回转结构,整体没有多余的异形特征,加工工艺性很好,不管是采用棒料车削加工,还是采用粉末冶金压制成型,都能实现较高的生产效率,适合批量配套使用。端部的凸缘直径比主体圆柱段大出一个台阶,这个台阶的厚度设计得比较克制,既保证了轴向承压的时候有足够的接触面积,不会因为压应力过大出现压溃变形,又不会因为凸缘过厚导致整体重量不必要的增加,在轻量化和结构强度之间做了比较好的平衡。内孔是贯穿的光孔设计,孔壁的粗糙度要求会根据实际使用场景调整,如果是作为滑动衬套使用,内孔会预留润滑脂的存储微结构,或者直接采用自润滑材料制作;如果是作为穿装紧固件的隔套使用,内孔会留出足够的装配间隙,方便销轴或者螺栓快速穿入,降低装配的对位难度。

  在实际安装的时候,这个零件的主体圆柱段是嵌入到安装基体的预制孔内的,凸缘端面贴紧基体的安装面,不需要额外设计轴向的固定结构,靠装配时候的预紧力就能实现可靠固定。它的安装边界也比较好控制,主体圆柱段的外径公差一般取m6或者h7,和基体孔的配合属于过渡配合或者小间隙配合,装配的时候不需要太大的压入力,后期维护更换的时候也能很方便地拆出,不会对基体孔造成损伤。凸缘的外径比主体段大出的尺寸,刚好覆盖安装孔周边的接触面,即使基体是铝合金、工程塑料这类强度稍低的材料,也能通过凸缘的大接触面把锁紧力分散开,避免基体表面被压出凹痕,影响装配精度。

  在设备实际运行过程中,这类零件的受力情况并不复杂,主要承受径向的支撑载荷和少量的轴向端面压力,所以设计的时候没有做额外的加强筋或者异形结构,整个外轮廓都是光滑的回转面,没有应力集中的尖角,所有的台阶过渡位置都做了小圆弧倒角处理,既避免了热处理的时候出现应力开裂,也能减少装配时候的锐边划伤风险。如果是用在有相对转动的铰接位置,零件的外圆柱面和内孔面都会做相应的表面硬化处理,提升耐磨性能,延长使用寿命;如果是作为静态的隔套使用,只需要做常规的防锈处理就可以满足使用要求,不需要过高的表面硬度。

  很多刚接触结构设计的工程师,在做这类支撑衬套设计的时候,很容易把凸缘的厚度设计得过厚,或者把内孔和轴的配合间隙留得不合理,要么导致装配困难,要么在运行的时候出现异响和过早磨损。这个零件的结构比例就比较合理,主体段的长度和外径的比例大概在1.2:1左右,既保证了足够的支撑长度,让销轴或者轴在里面不会出现偏载卡滞,又不会因为长度过长导致材料浪费。凸缘的厚度大概是主体段壁厚的1.5倍,刚好能承受常规的锁紧预紧力,不会在锁紧螺栓的时候出现凸缘变形的问题。另外,零件两端的孔口位置都做了微小的倒角,不仅方便装配的时候引导轴件穿入,也能去除加工时候的毛刺,避免装配过程中毛刺脱落进入配合面,造成磨损加剧。

  在不同的应用场景下,这类零件的尺寸可以根据实际的安装空间做等比例缩放,核心的结构比例不需要做太大调整,比如在小型自动化设备的铰接点上,它的整体外径可能只有二十多毫米,内孔直径在十毫米左右;而在重型工程机械的铰接位置,它的尺寸可能放大到外径上百毫米,但核心的凸缘限位、中空穿装、光滑回转的结构逻辑是完全一致的。这种结构的通用性很强,不需要针对每个场景做完全的重新设计,只需要调整对应的尺寸参数,就能适配不同的载荷和安装需求,这也是这类轴套零件在机械行业里被广泛应用的核心原因。
