M2规格不锈钢开口压紧垫圈结构设计

　　在小规格螺纹副的防松设计场景里，这类开口压紧垫圈的应用覆盖了从消费电子内部结构固定、小型仪器仪表装配到低压电气柜内部元件锁紧的多个工程领域，很多刚入行的结构设计人员容易忽略小规格垫圈的选型细节，总觉得只要是配套M2螺纹的平垫就能通用，实际上在有持续微幅振动的工况下，普通平垫无法提供足够的锁紧摩擦力，很容易出现螺纹副回松的问题。这款垫圈的设计严格遵循DIN127B的尺寸规范，适配M2规格的公制螺纹，整体采用不锈钢材质冲压成型，切口处的错位结构是其核心功能的实现基础——当垫圈被夹在螺栓头与被连接件表面之间时，轴向的锁紧力会让垫圈的开口处产生持续的弹性反力，这个反力会持续作用在螺纹副的接触面上，抵消一部分振动带来的螺纹间隙扩张趋势，

　　相比普通平垫，它不需要额外增加防松胶或者双螺母的结构，就能在有限的安装空间里实现基础的防松效果。从设计思路上看，这款垫圈的厚度、开口的错位量、内外径的尺寸边界都经过了严格的匹配计算：内径尺寸刚好能穿过M2规格的螺栓螺杆，不会出现间隙过大导致垫圈偏心、或者间隙过小无法顺利套入的问题；外径尺寸控制在对应螺栓头承压面的覆盖范围内，不会因为外径过大干涉周边的安装结构，也不会因为外径过小导致单位面积压力过大压伤较软的被连接件表面，比如在PCB板上固定小型接插件的时候，这个外径尺寸刚好能把锁紧力分散到焊盘周边的基材区域，不会压裂PCB板材。很多设计人员在做小型设备的三维建模时，容易忽略这类标准件的细节建模，要么直接用普通平垫代替，

　　要么把开口结构做的不符合实际冲压工艺，导致后续出工程图的时候，装配明细表里的标准件选型和实际模型不匹配，采购回来的零件装上去出现干涉。实际装配过程中，这类垫圈的安装方向也有讲究，开口的错位方向需要和螺纹的旋向匹配，才能最大化发挥防松效果，建模的时候需要把这个错位的角度、切口的冲压倒角都还原出来，避免在做装配干涉检查的时候出现误判——比如有些设计里螺栓头下方的沉孔深度留的余量很小，如果垫圈的厚度或者开口翘起的高度没有准确建模，就会出现实际装配时螺栓头无法贴紧沉孔端面的问题，导致锁紧力不足。在小型自动化设备的传感元件安装场景里，这类不锈钢垫圈的耐腐蚀特性也能发挥作用，不需要做额外的表面处理就能适应普通车间的湿度环境，

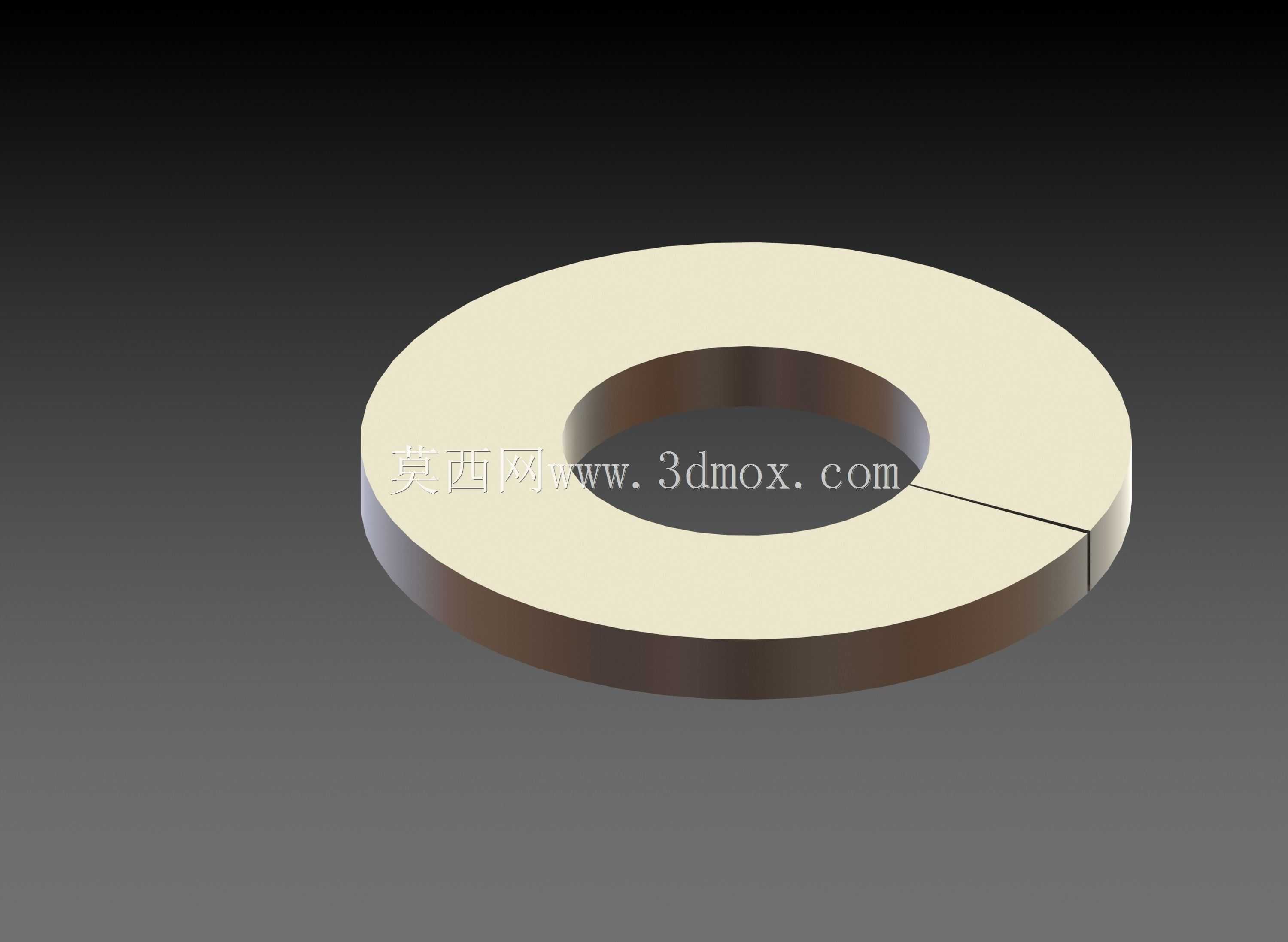

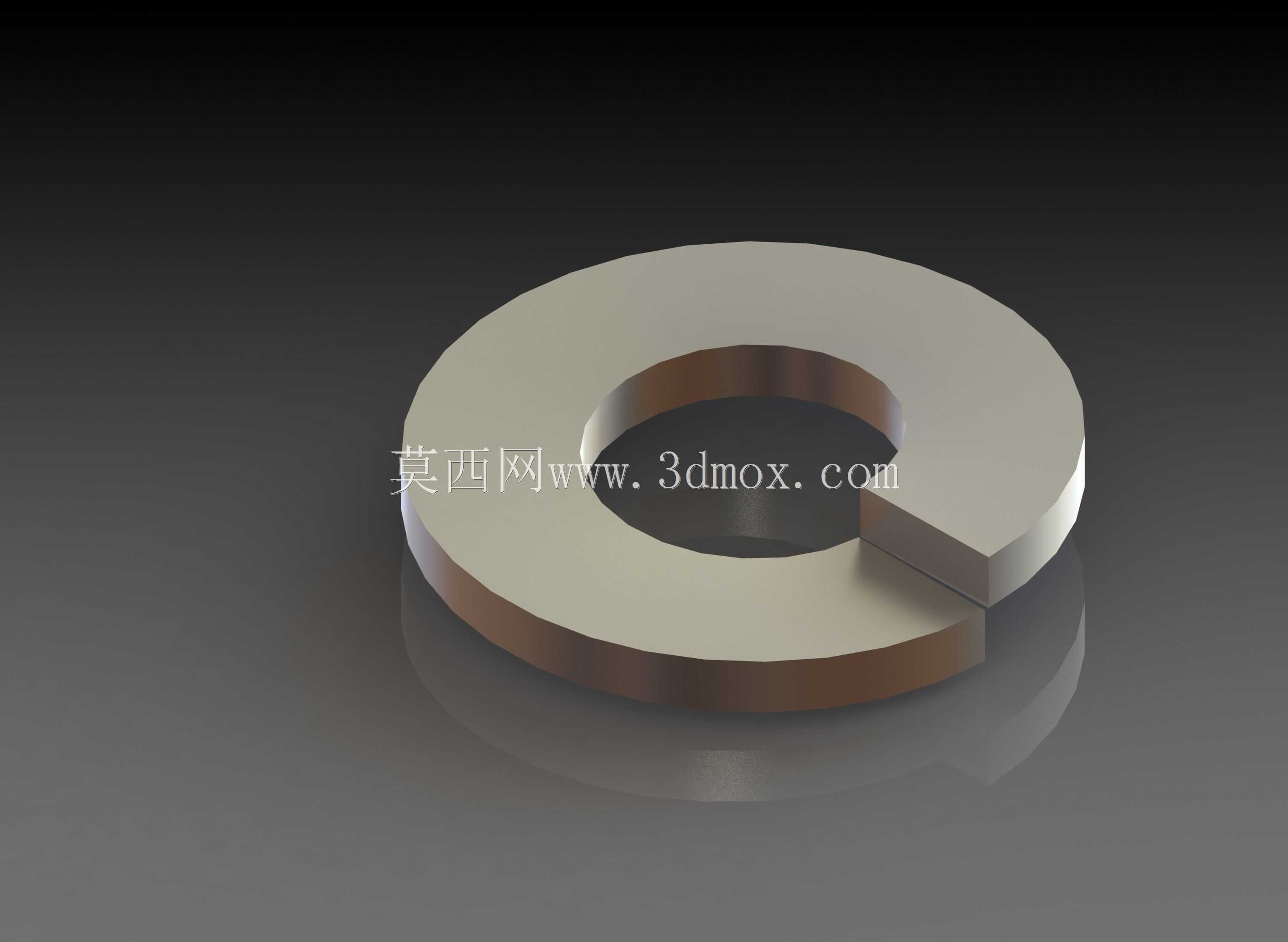

　　不会像碳钢垫圈那样长时间使用后出现锈迹污染被连接件表面的问题，尤其是在食品包装机械的小型结构件固定场景里，不锈钢材质的垫圈也能满足基础的卫生要求，不会因为锈蚀产生碎屑污染生产区域。从建模的细节来看，垫圈的两个端面都做了冲压后的平整度处理，没有明显的毛刺凸起，保证和被连接件、螺栓头的接触面积足够均匀，不会因为局部凸起导致锁紧力偏斜，开口处的断口也做了去毛刺处理，不会在装配的时候刮伤螺杆的螺纹表面，影响螺纹的旋合顺畅度。很多新手在做这类标准件建模的时候，会把开口的缝隙做的过大，或者把错位的高度做的超出标准范围，导致模型看起来和实际零件差异很大，实际上DIN标准里对这类垫圈的开口错位量、厚度公差、内外径公差都有明确的数值要求，建模的时候按照标准数值还原，才能保证后续装配仿真、工程图输出的准确性，在做整机的BOM统计的时候，也能直接对应到标准件的采购型号，不需要反复核对尺寸。
