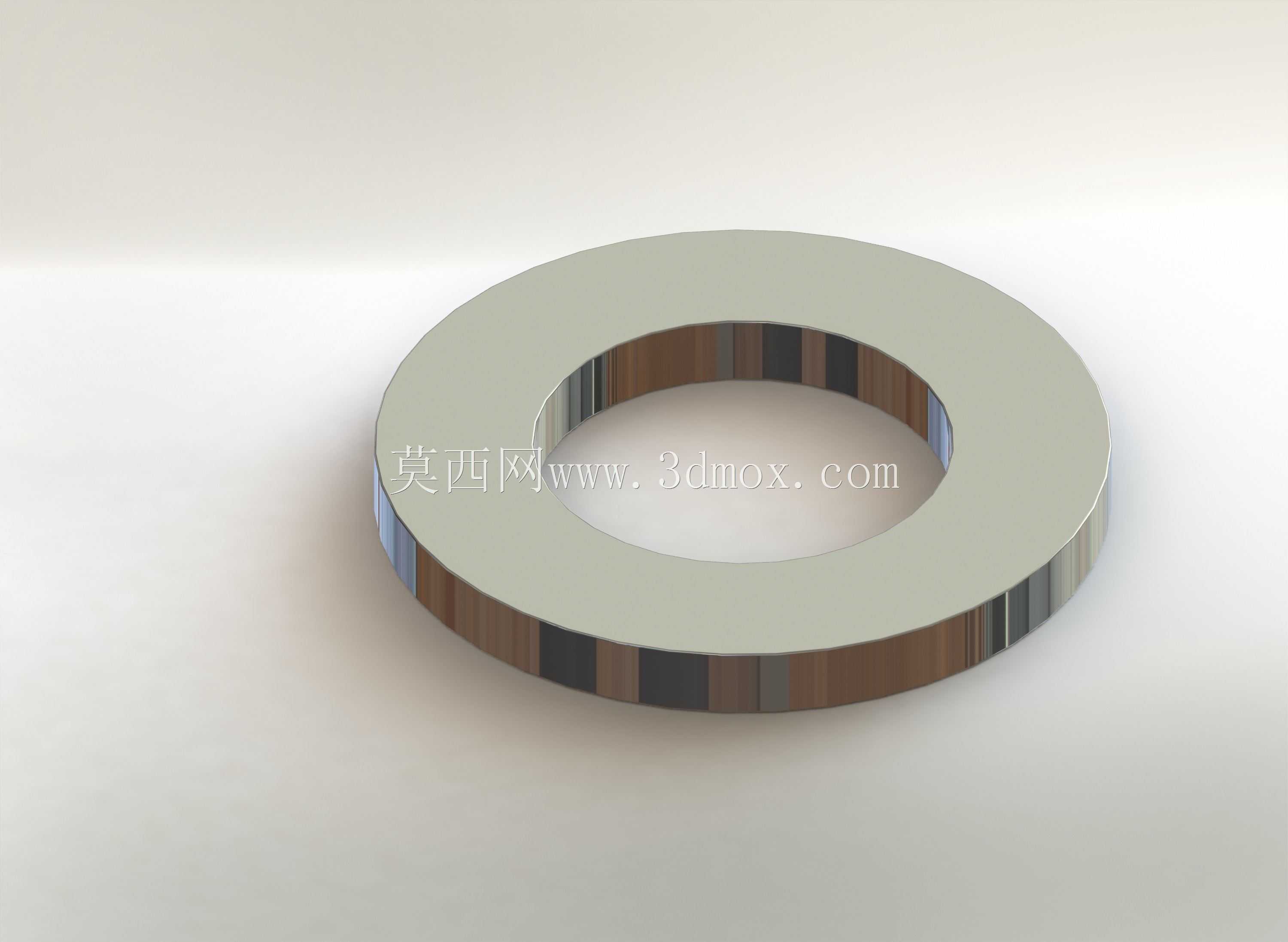

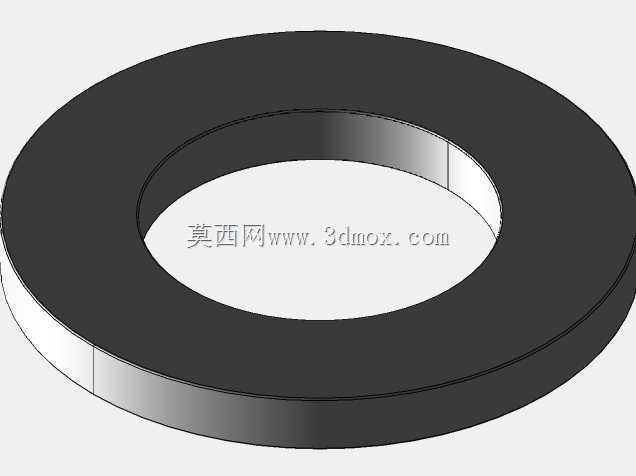

DIN125A标准M18镀锌平垫圈结构

　　在各类机械装配、钢结构连接、电气设备安装场景中，平垫圈是最容易被忽视却直接影响连接可靠性的基础零件，这款符合DIN125A标准的M18规格镀锌平垫圈，主要适配公称直径18mm的螺栓、螺柱连接副，在装配链路中承担着分散接触面压、保护被连接件表面、补偿装配公差的核心作用。很多刚入行的结构设计师容易忽略垫圈的选型细节，实际在户外设备、钣金机柜、输送线机架的装配场景里，如果省略适配的平垫圈，螺栓拧紧时的局部压应力很容易压溃铝合金、薄钢板这类低强度被连接件的表面，长期受振动载荷影响还会出现连接预紧力衰减、螺栓松动的问题，而镀锌层的存在则能在普通室内外工况下延缓垫圈自身的锈蚀速率，避免锈迹渗透污染被连接件表面。从设计逻辑来看，

　　这款平垫圈采用等厚度环形结构，没有额外的防滑齿、定位凸台等附加结构，核心是匹配普通粗牙螺纹连接的通用装配需求，内孔尺寸略大于M18螺栓的公称外径，既保证螺栓能顺利穿过，又不会因为间隙过大导致垫圈偏斜、压接面错位；外径尺寸按照DIN125A标准的规范设定，压接覆盖范围刚好适配对应规格六角螺栓的头部承压面，不会出现垫圈外径小于螺栓头接触面导致压接失效的问题，厚度参数则匹配M18螺纹连接的常规预紧力要求，在额定拧紧力矩下不会出现过度塑性变形，能长期维持稳定的支撑作用。从安装边界来看，这款垫圈的安装不需要额外的定位结构，直接套入螺栓杆部、贴紧被连接件表面即可，装配时需要注意垫圈的两个平面保持平整，不能有翘曲、毛刺，

　　镀锌层均匀覆盖整个垫圈表面，包括内孔和外圆的侧壁，避免在潮湿工况下出现局部锈蚀。在实际选型应用中，这类平垫圈通常会和弹簧垫圈、防松螺母搭配使用，在有防腐要求的户外设备、光伏支架、普通机床的外部连接件上应用极广，不同于高强度垫圈、铜垫圈、绝缘垫圈的特殊适配场景，这款镀锌平垫圈主打通用场景的普适性，不需要针对特殊工况做额外的材质改性，就能满足绝大多数常规机械连接的承压需求。很多三维建模人员在做整机装配的时候，容易把垫圈这类标准件做的过于随意，要么内孔间隙不合理导致装配干涉，要么厚度、外径尺寸不符合标准规范，导致导出的工程图在生产加工时出现配件不匹配的问题，严格遵循DIN125A标准建模的这款垫圈，尺寸参数完全贴合工业实际应用的采购标准，

　　在装配体中调用时不需要额外调整尺寸，就能直接适配对应规格的标准螺栓、螺母，能有效减少设计阶段的标准件核对工作量。从实际使用的工况反馈来看，这类镀锌平垫圈在-20℃到120℃的常规工作温度区间内，力学性能保持稳定，不会因为温度变化出现明显的形变或强度衰减，镀锌层的盐雾耐受能力能满足普通户外工况的基础防腐要求，不需要额外做表面处理就能直接投入使用。在装配过程中，需要注意避免用这类平垫圈替代调整垫片使用，很多现场装配人员为了补偿装配间隙，会叠加多个平垫圈来调整连接高度，这种操作会导致连接副的刚性下降，受振动载荷时更容易出现松动，正确的用法是单个垫圈放置在螺栓头（或螺母）与被连接件之间，保证压接面完全贴合，才能发挥其分散压应力、保护接触面的作用。对于做设备运维的人员来说，检查连接部位的垫圈是否出现压溃、锈蚀、翘曲，也是判断连接预紧力是否失效的直观参考，如果垫圈表面出现明显的压痕变形、镀锌层脱落锈蚀，就说明该连接点的预紧力可能出现了衰减，需要及时重新拧紧或者更换配件，避免连接失效引发设备故障。
