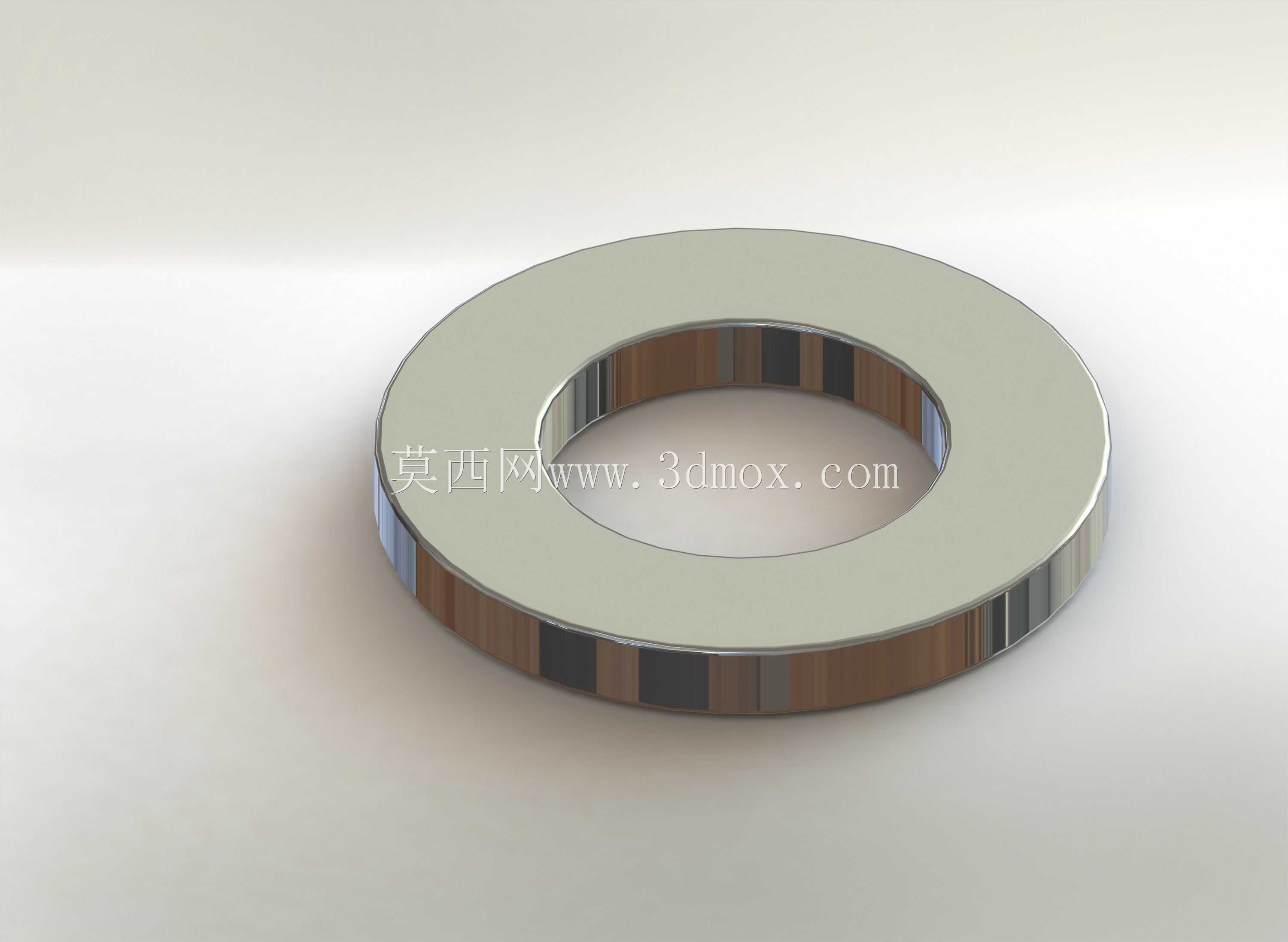

M5规格镀锌平垫圈精密结构设计

　　在各类机械装配、电气柜组装、汽车零部件连接、工装夹具搭建的场景里，平垫圈是最容易被忽略却又不可或缺的基础连接件，很多新手结构工程师在做BOM清单时经常随意选垫圈规格，等到现场装配才发现要么垫圈内径卡不住螺栓螺杆、要么外径过大干涉相邻安装位、要么厚度不对导致螺栓锁紧行程不足，反而拖慢整个装配进度。这款M5规格的平垫圈，在设计之初就瞄准了通用装配场景的适配痛点，首先从安装边界来看，其内径严格匹配M5规格外螺纹的大径公差，既不会因为内径过小套入螺栓时卡滞刮伤螺纹镀层，也不会因为内径过大导致锁紧后垫圈偏移，出现局部压接悬空的问题；外径尺寸参考ISO 7089标准的125A系列设定，覆盖M5螺栓对应的标准压接面积，在锁紧时能够有效分散螺栓头对被连接件表面的压应力，避免软质基材比如铝合金型材、工程塑料板、薄钣金件在螺栓锁紧后出现表面压痕、甚至基材凹陷变形的问题。

　　从功能特性上看，这款垫圈采用镀锌表面处理，在普通室内装配环境下能够抵御日常潮气带来的锈蚀问题，不会因为长时间使用出现垫圈锈死粘连螺栓或者基材表面的情况，后期设备维护拆解时也能顺利拆卸，不会因为垫圈锈蚀导致螺栓拆不下来破坏基材。垫圈的两个端面都做了精密的平面度处理，没有普通冲压垫圈常见的翘曲、毛刺、端面倾斜问题，锁紧时两个端面能够分别和螺栓头支承面、被连接件表面完全贴合，不会因为垫圈端面不平导致螺栓锁紧时出现附加弯矩，长此以往造成螺栓疲劳松动。很多人觉得平垫圈就是个冲压铁片不需要精准建模，实际上在做三维装配干涉检查时，如果垫圈的厚度、内外径尺寸和实际标准件有偏差，很容易在仿真阶段误判装配间隙，比如相邻两个螺栓间距较小的时候，垫圈外径过大就会出现两个垫圈互相干涉，实际装配时不得不调整螺栓孔位，反而增加加工改造成本。

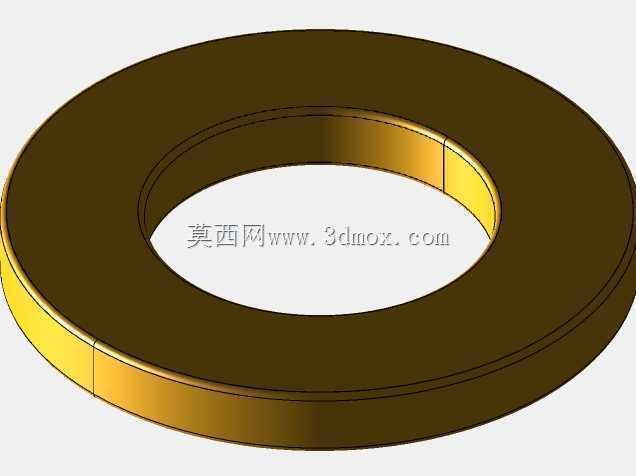

　　在设计思路上，这款垫圈的建模完全遵循实际加工工艺逻辑，先通过回转特征生成基础的环形坯体，再对两个端面做平行度公差约束，边缘处做微小的倒角处理，去除冲压或车削加工产生的锐边毛刺，避免装配时锐边刮伤操作人员的手、或者刮破被连接件表面的防护涂层。厚度尺寸适配M5螺栓常用的锁紧行程，在搭配标准弹簧垫圈使用时，也不会因为总厚度过大导致螺栓啮合螺纹长度不足，影响连接强度。在不同的应用场景里，这款垫圈的适配性也足够强：在钣金机柜装配中，它垫在螺栓头和薄钣金之间，能够分散压应力避免钣金变形，同时镀锌层和机柜的镀锌板材表面适配，不会出现电化学腐蚀的问题；在自动化设备的型材搭建中，它垫在T型螺栓和型材槽口之间，增大接触面积避免螺栓头卡入型材槽内，保证锁紧可靠；在小型家电、消费电子的结构装配中，它的平整端面能够保证螺栓锁紧后外壳接缝均匀，不会因为局部应力不均导致外壳翘曲出现缝隙。

　　很多工程师做选型时容易混淆平垫圈和其他垫圈的使用边界，这款平垫圈没有防松功能，需要搭配弹垫或者螺纹胶使用的场景下，它的厚度公差控制在极小范围内，不会因为垫圈厚度偏差导致弹垫的压并行程出现误差，保证防松结构能够正常发挥作用。在做三维装配时，这个模型的尺寸精度足够支撑整机的干涉检查、装配工艺模拟，不会因为标准件模型尺寸失真导致后续生产出现装配问题。从实际使用的角度看，这类基础标准件的三维模型精度，往往能反映出整个设计项目的细致程度，很多项目出现装配问题，恰恰就是因为这些不起眼的标准件建模随意，尺寸和实物不符，导致前期的干涉检查完全失效，等到现场装配才发现问题，造成不必要的返工。
