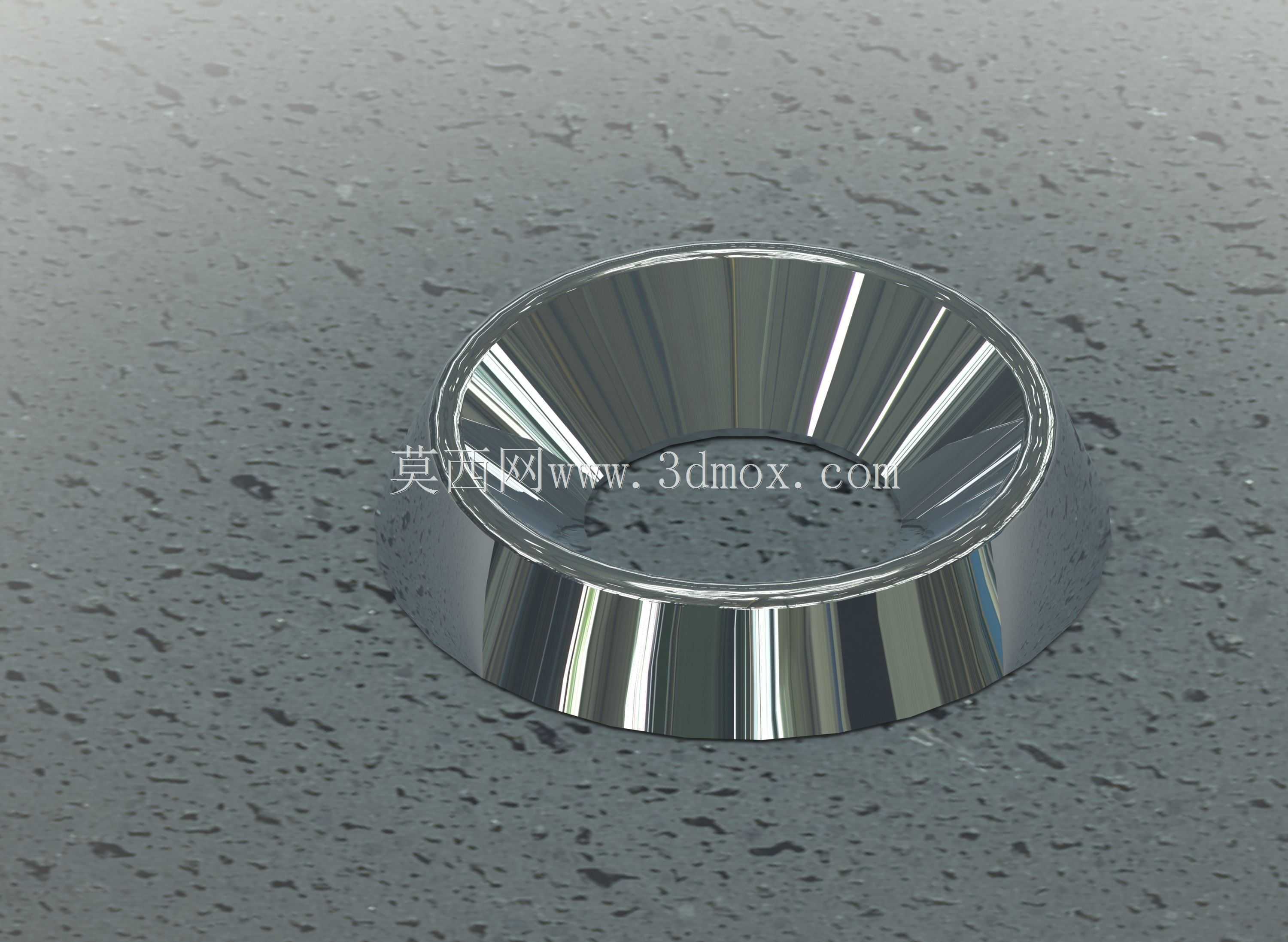

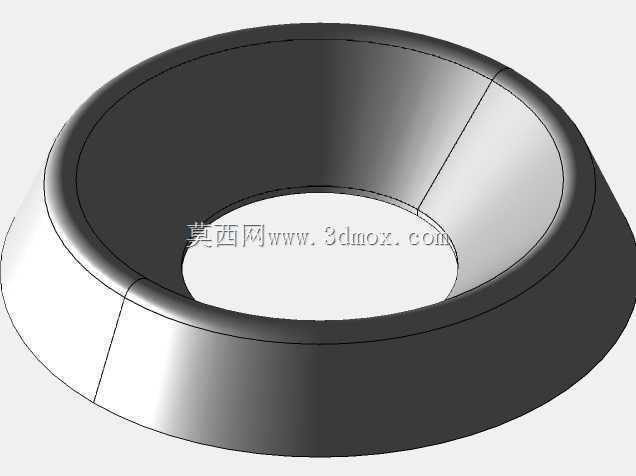

不锈钢锥面锁紧垫圈M6规格结构设计

　　在螺纹连接防松的工程应用场景里，这类锥面结构的金属垫圈常被用于有振动载荷、冲击载荷的装配工况，比如轨道交通走行部的紧固件配套、工业泵阀的法兰连接副、自动化输送线的机架拼接点位，核心作用是弥补被连接件表面的平面度误差，同时通过锥面的楔紧效应分散螺栓预紧力，避免长期运行下螺纹副出现预紧力衰减导致的松脱故障。从实际装配的边界条件来看，这款适配M6螺纹规格的垫圈，内孔尺寸需要匹配M6螺栓的杆部公差，常规设计下内孔直径控制在6.4mm到6.6mm区间，既保证螺栓可以顺利穿入，又不会因为间隙过大导致垫圈偏载；外圈的直径根据承压需求设计，一般在12mm到14mm范围，锥面的倾斜角度经过力学验算，通常选取12度到15度的锥角，

　　这个角度区间既可以保证装配时垫圈受到轴向压力后产生均匀的径向胀紧力，又不会因为锥角过小导致垫圈拆卸困难，或是锥角过大失去楔紧防松的效果。设计这类垫圈的时候，首先要考虑的是材料的力学性能匹配，选用不锈钢材质主要是为了适配有防腐要求的户外工况、食品加工设备接触区或是化工管路装配场景，材料本身的硬度需要控制在合理区间，既要保证装配受压时不会出现过度塑性变形导致预紧力流失，又要保证锥面有足够的刚性来传递锁紧力矩，避免垫圈被压溃后嵌入被连接件表面造成拆卸损伤。从结构细节来看，垫圈的两个端面，一端是与螺栓头或螺母贴合的平端面，表面粗糙度需要控制在Ra1.6以内，保证与紧固件端面的贴合度，避免局部应力集中；另一端是与被连接件接触的锥面，

　　锥面的轮廓度公差需要控制在0.05mm以内，保证受压时整个锥面可以均匀贴合在被连接件的沉孔锥面或是加工斜面上，不会出现局部点接触导致的压痕过深问题。在实际选型使用时，需要注意装配空间的预留，这类锥面垫圈的安装高度比普通平垫圈要高，常规厚度在3mm左右，装配前需要核算螺栓的有效旋合长度，避免因为垫圈占用了过多的轴向长度导致螺纹旋合圈数不足，影响连接强度；同时被连接件的贴合面如果是加工面，需要保证表面没有明显的氧化皮、焊渣或是凸起毛刺，否则会导致锥面贴合不严密，失去应有的防松和均压效果。很多现场装配的故障案例里，出现螺栓松脱并不是因为垫圈本身的设计问题，而是装配时没有清理被连接件表面的杂质，导致锥面出现虚接，

　　设备运行一段时间后杂质被压碎，预紧力快速下降，最终引发连接失效。另外在三维建模过程中，这类零件的建模逻辑需要贴合实际加工工艺，首先绘制回转截面草图，通过旋转特征生成基体，之后对两个端面的边缘做0.2mm的倒角处理，避免装配时锐边刮伤螺栓杆或是被连接件的涂层，最后对锥面和平端面分别赋予对应的表面质感，不锈钢材质的反光特性需要在建模时设置合理的金属粗糙度参数，还原零件实际的表面处理效果，方便后续做装配干涉检查和装配工艺动画演示时，能够直观呈现零件的装配位置和配合关系。这类垫圈虽然属于小尺寸的五金配件，但在整个连接系统里的作用不可替代，很多设备的运维故障溯源最后都会发现是紧固件配套的垫圈选型错误，比如用普通平垫圈替代锥面锁紧垫圈，在持续振动的工况下，普通平垫圈无法提供足够的摩擦阻力和楔紧力，螺栓很容易出现回转松脱，轻则导致设备运行异响，重则引发结构脱落的安全事故。在做整机的三维设计时，这类标准件的模型精度也会影响整体的BOM统计准确性和装配仿真结果，建模时需要严格按照实际的尺寸公差来绘制，避免因为模型尺寸偏差导致后续出工程图时出现尺寸标注错误，或是在做有限元分析时，因为垫圈的接触面积设置错误，导致预紧力的仿真计算结果和实际装配值出现较大偏差。
