八英寸规格刀切割模具组结构设计

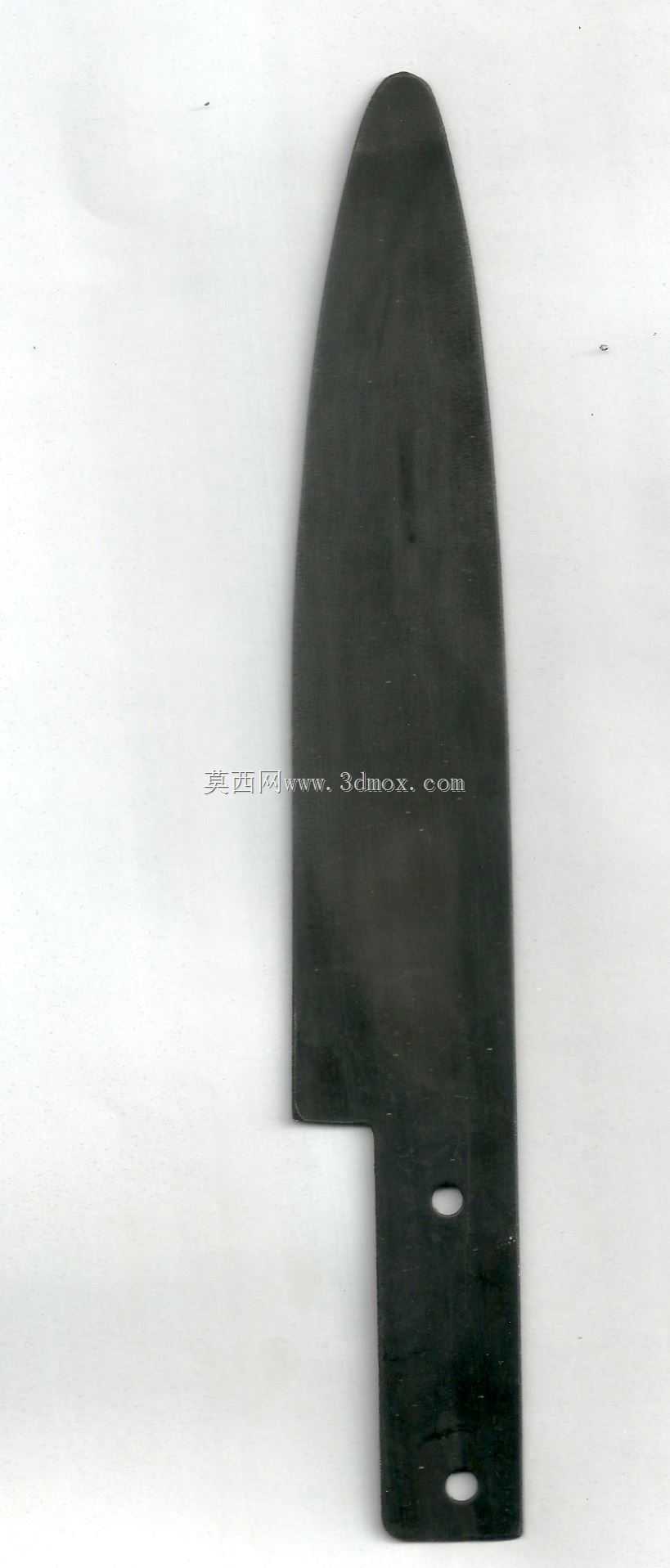

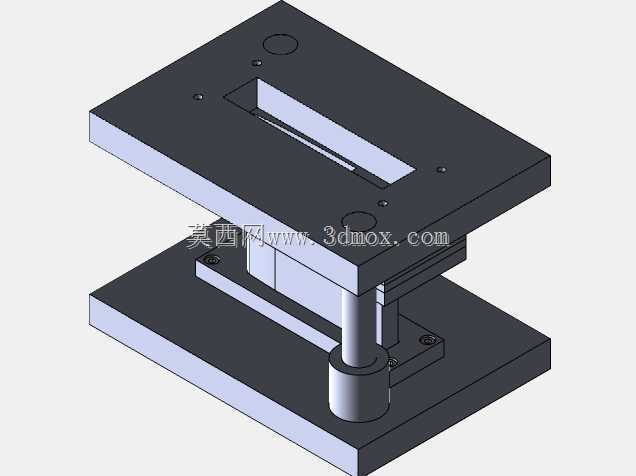

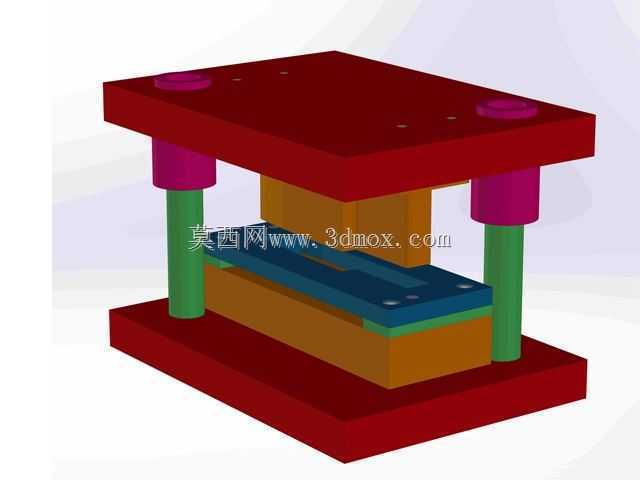

　　这套八英寸刀切割模组，主要面向片材类物料的精密裁切加工场景，在包装印刷、电子辅料、橡塑制品加工等产线中承担定形裁切的核心工装作用，区别于普通冲裁模具，刀模的刃口集成在模腔内部，合模过程中即可完成对片状物料的一次性冲切成型，避免多工序定位带来的尺寸偏差。从结构布局来看，整套模组采用标准的两板模架搭配导柱导向结构，上下模座采用加厚板材加工，保证长期冲压过程中模架的刚性，不会因为反复合模的冲击力出现形变，进而影响裁切刃口的配合间隙。四根导向立柱分布在模座四角位置，导套与导柱的配合公差控制在H7/h6区间，合模过程中上下模的对位精度可以稳定控制在0.02mm以内，避免刃口出现偏载啃伤的问题。上下模座之间设置的等高套筒搭配复位弹簧，

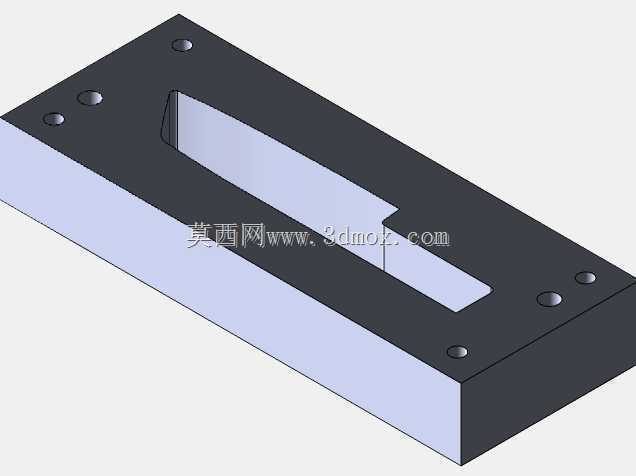

　　开模时可以保证上下模平稳分离，不会出现卡滞带料的情况，方便操作人员取放待加工物料。模芯部分采用分层堆叠设计，刀版固定在模芯的安装槽内，下方设置弹性卸料板，裁切完成后卸料板会在弹簧力作用下将卡在刃口上的物料推出，不需要人工手动剥离，大幅提升连续作业的效率。设计过程中优先考虑了安装边界的适配性，八英寸的规格对应常规小幅面裁切设备的安装接口，上下模座的安装孔位按照通用冲床的工作台T型槽间距布置，不需要额外加工转接板就可以直接固定在对应吨位的冲切设备上，模架整体闭合高度、开模行程都匹配常规25吨以内小型冲床的参数范围，不需要对设备进行额外改造就可以直接投入使用。刃口部分的设计充分考虑了不同物料的裁切特性，针对纸张、泡棉、薄胶片等不同材质，

　　刀模的刃口角度预留了调整空间，模芯的安装槽采用可拆卸结构，后续更换不同规格的刀版时不需要更换整套模架，只需要拆卸模芯压板就可以完成刀版更换，降低工装迭代的成本。导向立柱外侧设置的防护套，可以避免加工过程中产生的裁切碎屑掉落到导柱表面，划伤导柱配合面影响导向精度，日常维护只需要定期在导柱表面涂抹润滑脂就可以保证长期运行的顺畅性。上下模座的定位销孔采用配做工艺，装配时先完成导柱导套的压装，再配铰定位销孔，保证模架组装完成后上下模的同轴度，避免出现装配应力导致模架运行卡滞。在实际生产场景中，这类刀模组主要用于小尺寸片状零件的批量裁切，比如电子设备内部的绝缘垫片、包装行业的异形纸盒坯料、橡塑行业的密封垫片等，相比激光裁切，

　　刀模冲切的加工效率更高，断面没有激光灼烧产生的焦边，适合大批量连续生产；相比手工裁切，尺寸一致性更好，不会出现人工操作带来的尺寸偏差。整套结构没有采用复杂的非标零件，所有标准件都可以从常规五金渠道采购，加工过程中模座采用普通铣床、平面磨床就可以完成加工，不需要高精度的五轴设备，加工门槛低，适合中小型加工厂自行制作维护。模架的受力点经过针对性强化，上下模座在刀版对应的受力位置做了局部加厚处理，避免长期冲切过程中模座出现凹陷变形，延长模架的使用寿命。卸料板的弹力经过匹配计算，针对八英寸幅面的裁切力，弹簧的总弹力设置为裁切力的15%左右，既可以保证顺利卸料，又不会因为弹力过大增加合模过程的设备负载。合模过程中导柱先进入导套完成导向定位，之后刀版才接触物料，整个过程中模架不会出现横向偏移，保证裁切位置的精度，批量加工时零件的尺寸公差可以稳定控制在±0.1mm以内，满足大多数民用、工业用片材零件的精度要求。
