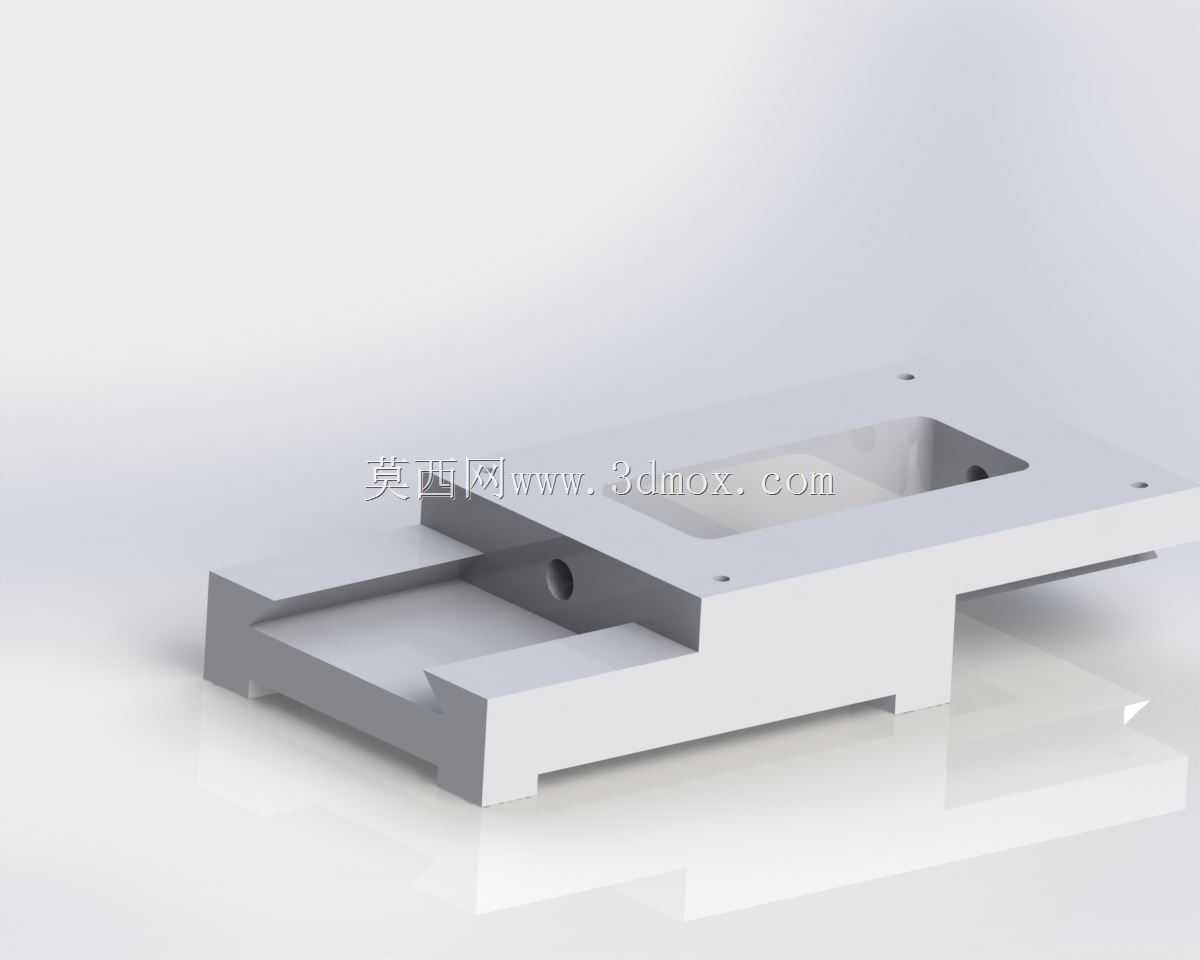

150毫米规格燕尾榫滑动导向组件

　　在非标自动化设备、小型工装夹具、精密检测平台的直线滑动结构设计中，燕尾榫导向结构一直是小行程、高刚性导向场景的常用选型，这款150毫米规格的燕尾榫组件，就是针对这类紧凑安装空间下的直线往复运动需求设计的导向构件。这类燕尾结构的核心优势在于接触面为楔形配合，相比普通平导轨，它在垂直于滑动方向的两个维度都具备自限位能力，不需要额外加装压块就能限制滑台的侧向与抬升自由度，在小负载、短行程的手动调节工位，比如工装的位置微调、检测探头的进给滑台、小型焊接工装的对位结构里，这种结构的装配复杂度远低于线性导轨，后期维护也不需要定期加注润滑脂或者更换滚珠组件，对工况的适应性更强，哪怕是有少量粉尘的车间环境，也不会因为异物进入配合面出现卡滞。

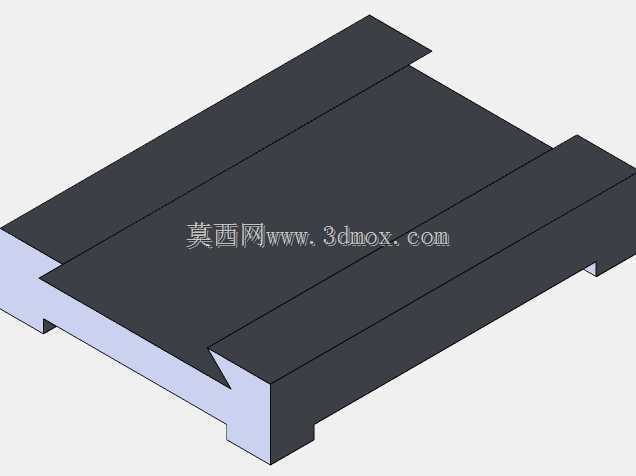

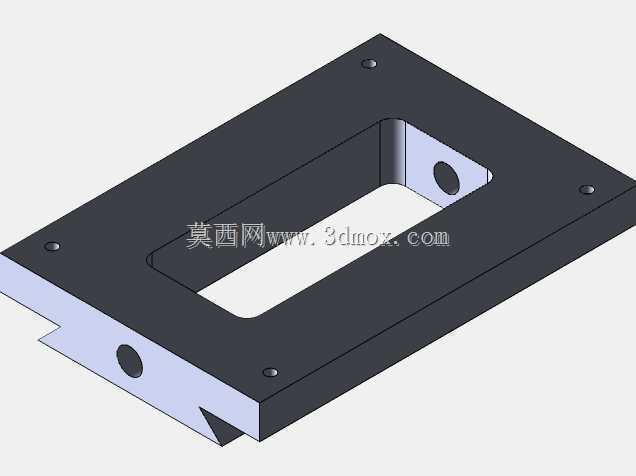

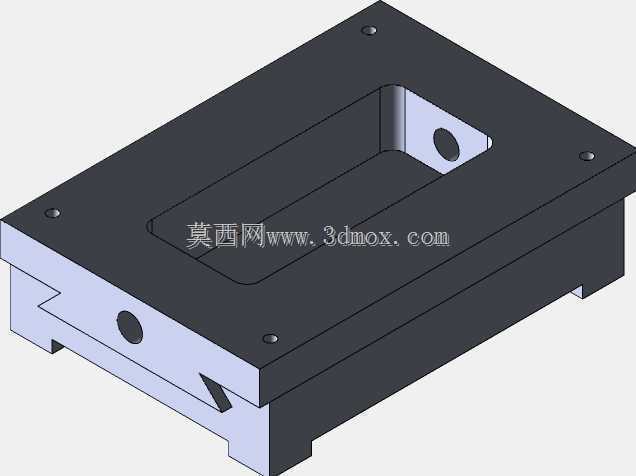

　　从结构设计逻辑来看，这款组件的公母榫配合面做了统一的斜度处理，配合间隙可以通过端部的顶丝或者镶条进行微调，在装配时不需要配磨整个配合面，只需要调整锁紧件的预紧力就能达到合适的滑动阻尼，既不会因为间隙过大出现滑动晃量，也不会因为过盈导致滑动卡涩。组件的基座部分设计了沉头安装孔，安装时可以直接从基座上方穿入螺栓固定在设备台面上，不需要在基座底部预留螺母安装空间，整体安装高度更低，适合对设备整体厚度有严格限制的紧凑工位。滑台部分的顶面同样预留了标准的螺纹安装孔，可以直接固定工装板、检测头、夹具等执行部件，不需要额外加工转接板，减少了装配环节的零件数量。从安装边界来看，这款组件总长度为150毫米，有效滑动行程大概在100毫米左右，

　　基座的宽度与高度都控制在小尺寸范围内，在设计时如果要将其集成到设备中，只需要在安装平面预留对应尺寸的平整安装面，保证安装面的平面度在0.1毫米以内，就可以避免装配后出现滑动不畅的问题。相比线轨类导向部件，燕尾榫组件的抗侧向倾覆能力更强，当滑台端部承受偏载时，楔形配合面可以均匀分散载荷，不会出现滚珠点蚀或者导轨变形的问题，在一些手动调节的工装场景里，操作人员不需要刻意控制施力方向，哪怕是侧向按压滑台，也不会影响滑动的顺畅度。在实际选型应用中，这类组件常被用在小型专用设备的调节机构上，比如印刷设备的墨辊位置微调架、电子组装设备的料仓对位滑台、实验室检测设备的试样进给机构，这些场景的共同特点是行程短、负载不大、调节频率不算极高，

　　但对结构的可靠性和装配简便性要求较高，不需要高精度的滚珠线轨带来的成本浪费，燕尾榫结构刚好能匹配这类需求。设计这类结构时，配合面的表面粗糙度需要控制在合理范围，太光滑容易出现爬行现象，太粗糙则会导致滑动阻力过大，这款组件的配合面做了精铣处理，表面粗糙度刚好满足手动滑动的手感需求，滑动时没有明显的顿挫感，也不会因为过于光滑导致锁止后出现位置滑移。组件的侧壁预留了锁止螺丝的安装位，当滑台调整到目标位置后，拧紧侧壁的锁止螺丝就可以将滑台完全固定，不需要额外加装锁紧机构，进一步简化了整体结构。在三维建模过程中，这类组件的建模重点在于燕尾斜面的角度一致性，公榫与母榫的斜度必须完全匹配，否则装配后会出现局部接触的问题，导致滑动阻力不均，建模时需要先绘制基准截面，通过拉伸切除与拉伸凸台分别生成公母配合部分，再对安装孔、锁止孔等特征进行细节处理，保证所有安装特征的位置度符合装配要求。
