玻璃装配用多孔定位夹紧工装结构

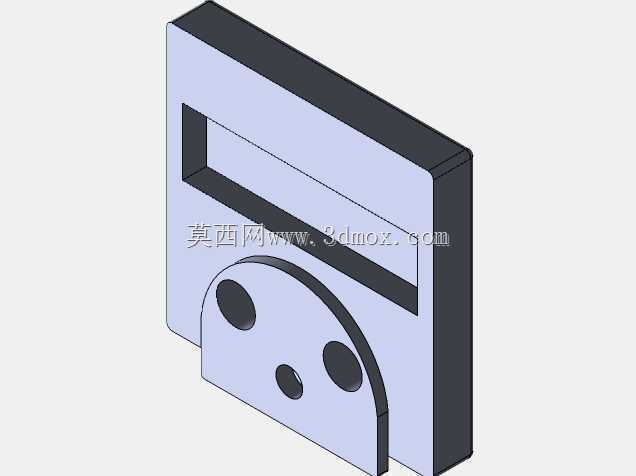

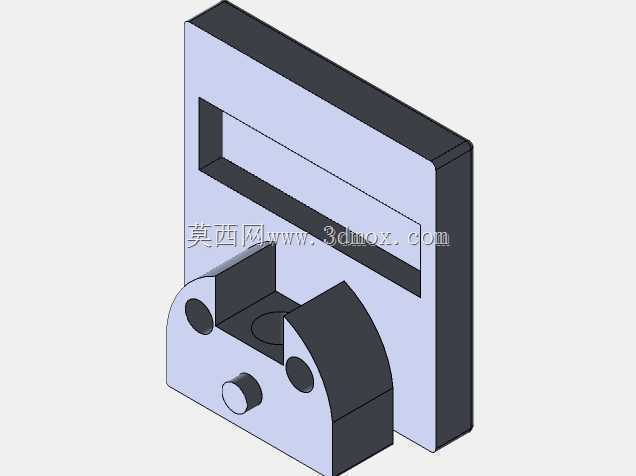

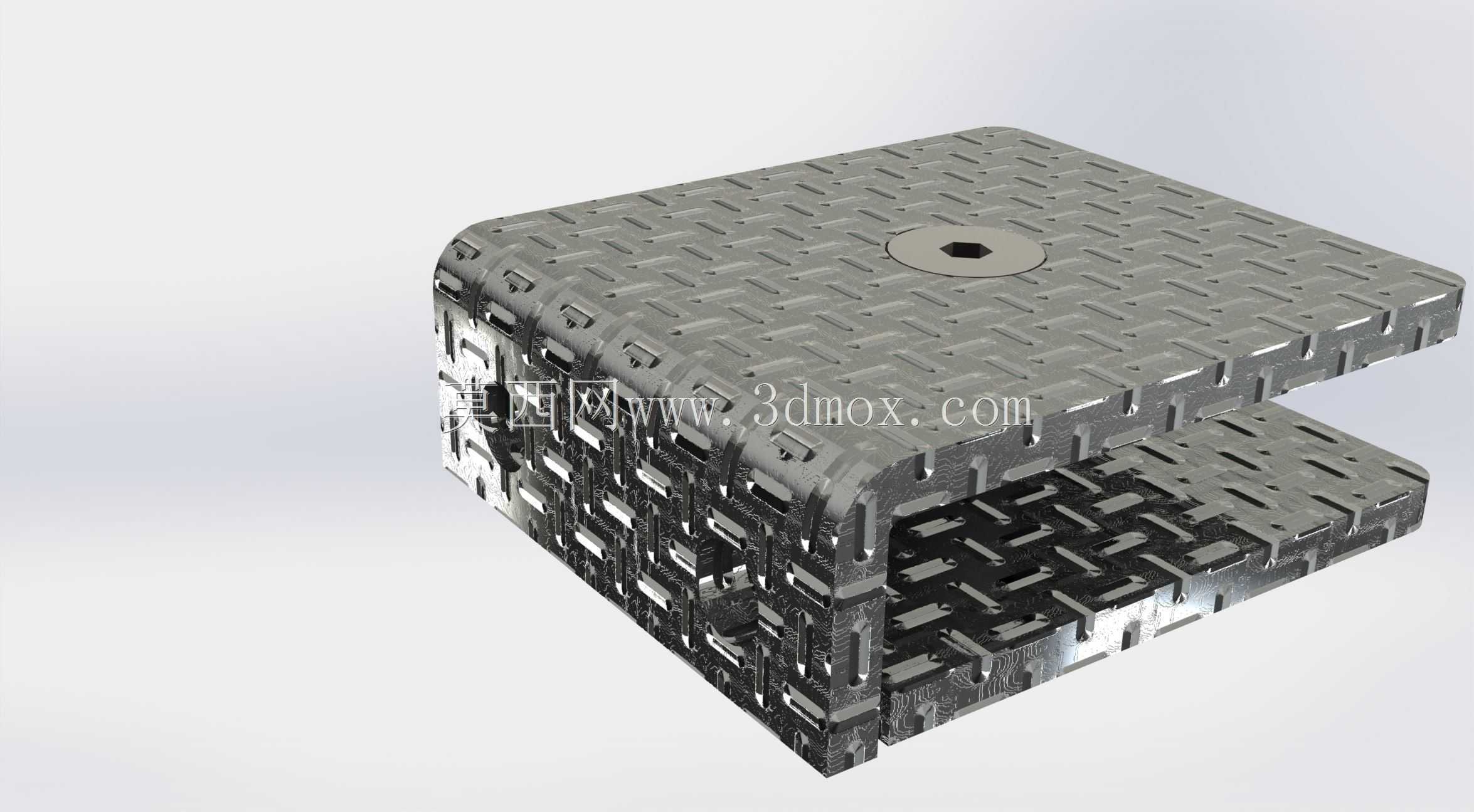

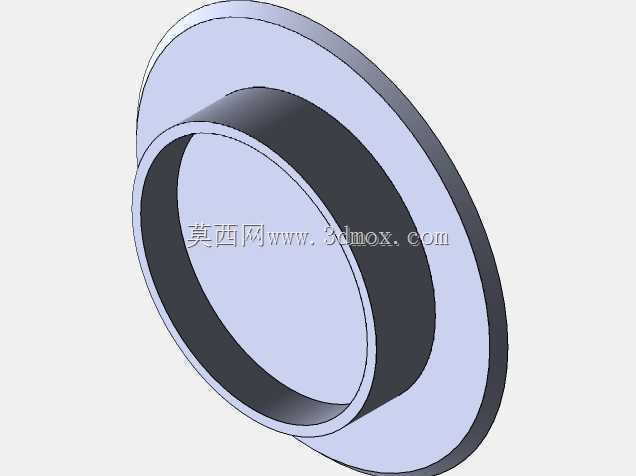

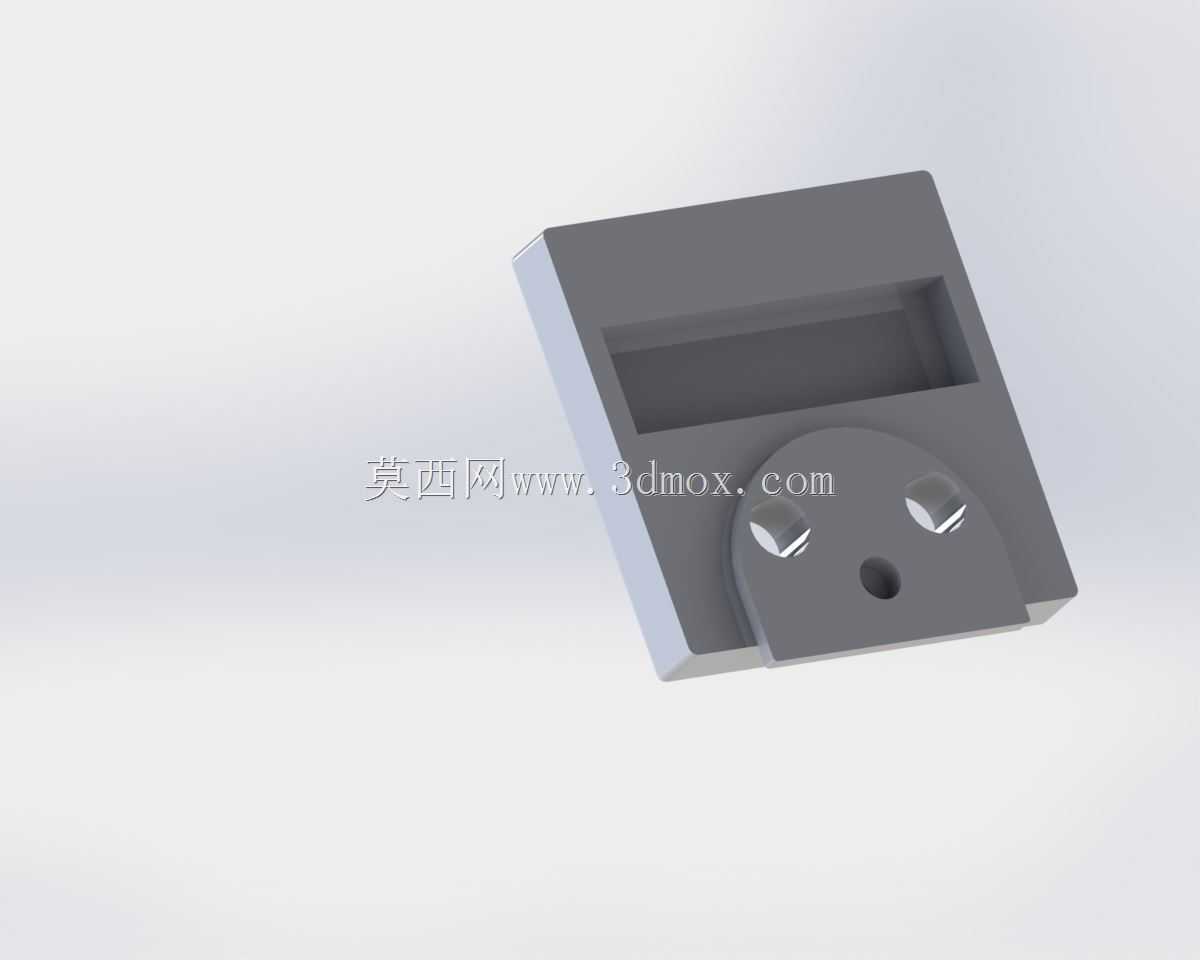

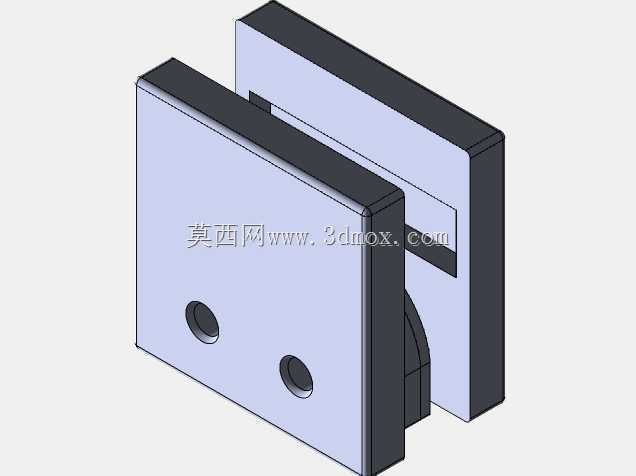

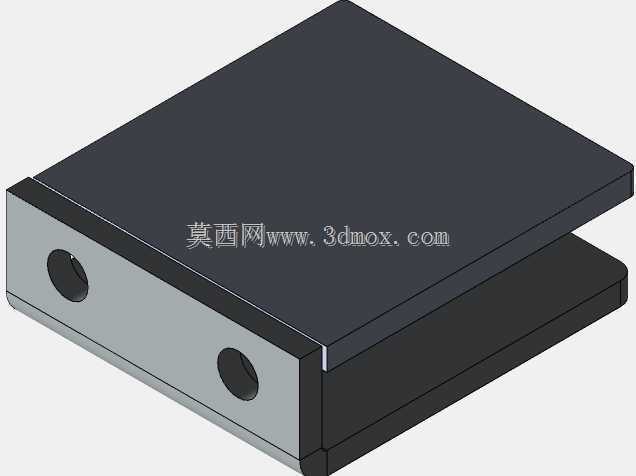

　　在玻璃深加工、家电玻璃面板装配、汽车玻璃附件组装这类生产场景里，玻璃本身的脆性特质决定了装配环节不能采用常规刚性硬接触的夹紧方式，一旦夹持力分布不均或者定位基准偏移，很容易造成玻璃边角崩裂、表面划伤，甚至整板玻璃碎裂报废，这类装配夹具的设计核心始终围绕定位精度、夹持力均匀性、接触缓冲性三个核心维度展开。这款玻璃装配夹具采用上下双层多孔栅格结构作为主体承载框架，上层平台表面做了等间距阵列的T型槽与定位孔排布，单孔间距控制在25mm标准模数，既可以适配不同尺寸规格的玻璃工件定位需求，也能快速更换不同的定位挡块、缓冲压头，不需要对主体平台做二次加工就能切换生产型号，对于多品种小批量的玻璃装配产线来说，

　　这种模块化的孔位设计能大幅降低换型调试的时间成本。夹具的上下层之间预留了足够的操作空间，边缘做了圆弧过渡处理，没有突出的尖锐棱角，一方面避免操作人员在取放玻璃时被边角刮伤，另一方面也防止玻璃在放置过程中碰到刚性凸台造成崩边，平台表面的栅格镂空结构并不是为了减重而随意设计，每一条栅格的筋条宽度都经过受力核算，在保证整体平台平面度不随夹持力发生形变的前提下，镂空结构可以让装配过程中掉落的密封胶条、小螺丝、碎屑直接从栅格间隙落下，不会积存在定位表面影响玻璃放置的水平度，日常清理只需要在平台下方放置接料盒就能完成碎屑收集，不需要频繁擦拭平台表面。夹具中心位置设置的单点锁紧结构，采用内六角沉头设计，锁紧时不会在平台表面形成突出结构，

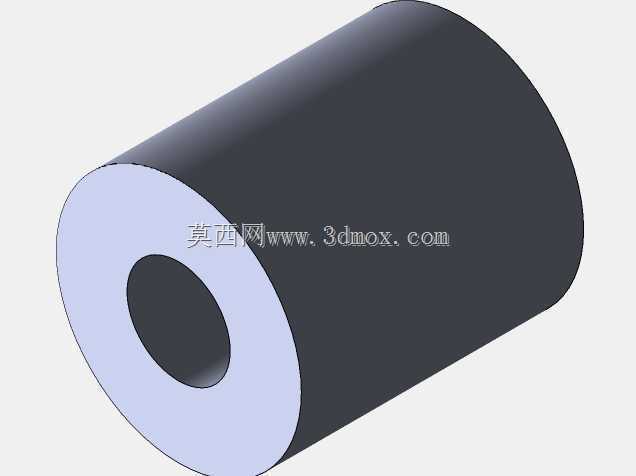

　　不会干涉玻璃工件的水平放置，锁紧机构连接上下层平台的拉紧力经过调校，不会因为锁紧力过大造成上层平台翘曲，保证整个夹持平面的平面度公差控制在0.1mm以内，满足玻璃装配时对基准面平面度的严苛要求。从安装边界来看，这款夹具的底部四个角预留了标准的安装固定孔，可以直接固定在现有装配工作台的台面上，不需要额外加工转接板，整体外形的长宽尺寸适配常规的单人操作工位，操作人员站在工位前不需要过度探身就能完成玻璃取放、附件装配、涂胶等全流程操作，夹具的整体高度控制在180mm，符合人工操作的人机工程学高度，长时间作业也不容易产生操作疲劳。接触玻璃的所有定位件和压头都预留了软质缓冲垫的安装槽，实际使用时可以粘贴聚氨酯或者硅胶缓冲垫，

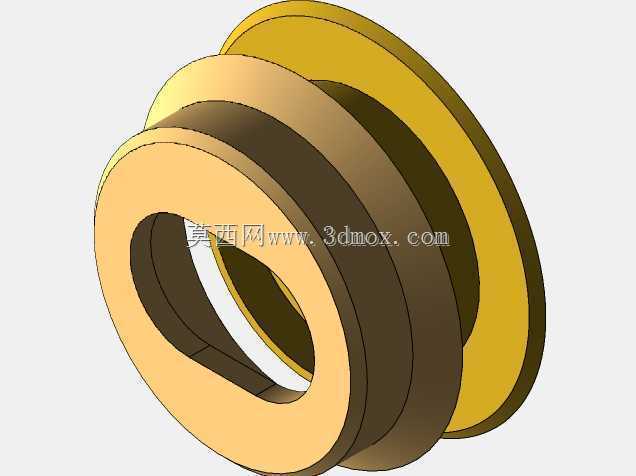

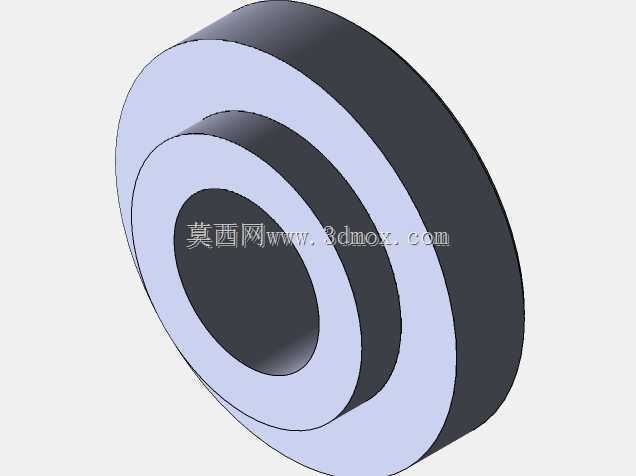

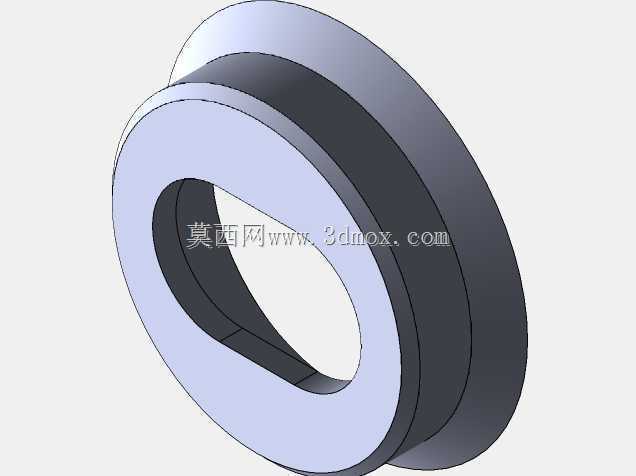

　　硬度控制在邵氏A40-50度区间，既能够提供足够的摩擦力防止玻璃装配过程中发生移位，又不会因为硬接触压伤玻璃表面，对于带镀膜层或者丝印层的玻璃工件，这种软接触设计能有效避免表面涂层被压痕损伤。在功能设计上，这款夹具摒弃了复杂的气动、液压夹紧结构，全部采用机械定位加手动锁紧的方式，不需要外接气源或者电源，既可以在固定生产线上使用，也能灵活移动到临时作业点位使用，维护成本极低，没有易损的气动密封件、电气元件，日常只需要定期清理栅格间隙的杂物，在锁紧螺杆位置涂抹少量润滑脂就能长期保持使用精度。多孔阵列的结构设计还支持拓展辅助定位附件，比如针对异形玻璃，可以在对应的孔位安装可调定位挡销，快速调整定位边界，不需要制作专用的仿形定位板，对于小批量定制化的玻璃装配订单，这种通用化的夹具结构能省去大量专用工装的制作成本和制作周期。上下层的框架结构采用一体化折弯成型的筋条拼接，所有连接位置都做了应力释放处理，长期使用不会因为夹持力的反复作用产生结构形变，平台表面的平面度经过精加工处理，放置玻璃后不会出现局部悬空的情况，装配压合附件时受力能均匀传递到整个玻璃平面，避免局部应力集中造成玻璃破损。
