双工位可折叠跨栏式实训操作工位架

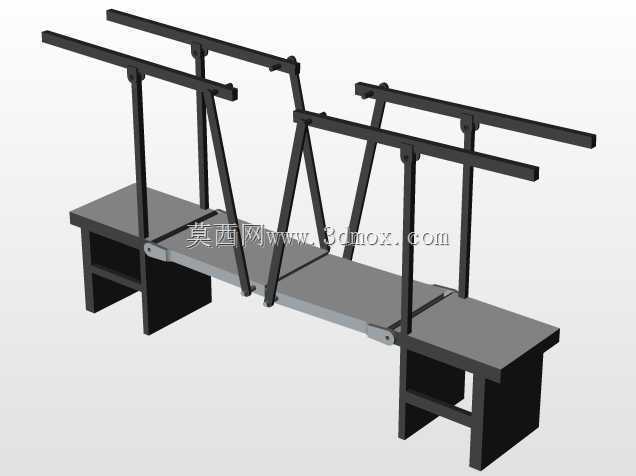

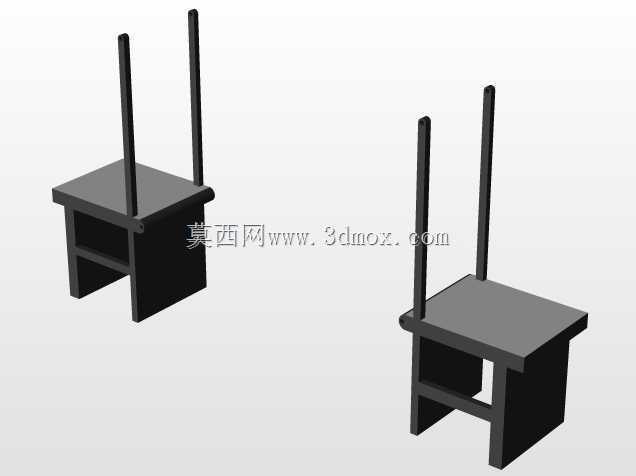

　　这套结构的设计初衷，是面向职业院校实训车间、小型装配作业区的临时工位搭建需求，解决传统固定工位占地大、无法快速调整排布、实训场景切换效率低的实际痛点。整体采用对称双工位布局，两端设置落地式支撑台座，台座采用箱型焊接结构，底部预留100mm高度的支撑脚间隙，既可以避免地面杂物、积液对台座底部的腐蚀，也方便使用液压叉车进行整组移位，台座上平面作为基础操作承载面，可放置小型工装夹具、待装配零件、作业工具等，单工位台座的有效承载面尺寸为400mm*600mm，可满足单人单侧作业的工具摆放需求。中间的跨接部分采用铰接式折叠梁结构，每侧的上部支架通过销轴与台座侧部的安装座连接，支架采用矩形钢管焊接成型，斜向支撑筋与竖向主杆之间采用满焊连接，

　　焊缝高度不小于3mm，保证支架的侧向抗扭强度，上部的横向挂杆采用圆管结构，表面做喷塑防滑处理，可悬挂作业指导书挂板、小型工具挂袋、防静电手环挂点等作业配套附件。铰接点的阻尼设置经过反复校核，既可以保证支架展开后无明显晃动，在承受15kg均布挂重时侧向摆量不超过2mm，也可以在需要收纳时，单人即可完成支架的折叠放倒操作，折叠后整体高度可降低至原高度的35%，多组设备可以紧贴堆放，大幅减少非作业时段的占地空间，适合需要频繁切换实训科目、临时调整作业区布局的场景。支架展开后的总高度为1100mm，符合成年人站立作业时的视线与取件高度要求，横向挂杆距离台座上平面的高度为750mm，悬挂作业指导书时刚好处于操作人员的平视视角范围内，

　　无需频繁低头或抬头查看工艺要求，可有效降低长时间作业的视觉疲劳。中间的跨接踏板采用花纹钢板制作，表面做防滑处理，踏板下方设置可折叠的支撑腿，展开后与两端台座上平面齐平，可作为跨接通道供操作人员在两个工位之间快速通行，也可以放置较大尺寸的待加工工件，踏板的额定承载为80kg，满足常规小型零件的临时放置需求，折叠后可贴合在支架下部，不会额外占用收纳空间。整套结构的所有铰接点均采用带防松脱卡簧的销轴连接，无需额外工具即可完成展开与收纳操作，所有钢结构表面均经过酸洗磷化后喷塑处理，可适应实训车间、装配车间的多粉尘、偶尔有切削液飞溅的使用环境，日常维护仅需定期检查铰接销轴的磨损情况即可，无需复杂的保养流程。在实际排布时，

　　单组设备的安装边界长度为2400mm，宽度为650mm，多组设备可以并排布置，也可以背对背组成双排作业区，通道预留宽度仅需800mm即可满足人员通行与零件转运需求，相比传统固定工作台的排布方式，空间利用率可提升40%以上，尤其适合场地面积有限、作业科目切换频繁的实训基地、小型装配作坊、临时检修作业点使用。结构设计时充分考虑了加工工艺性，所有钢管下料均采用常规锯切设备即可完成，焊接工序无需专用工装，普通持证焊工即可完成组焊，铰接点的安装座采用标准钢板折弯件，无需开模即可加工，整体制造成本较低，适合批量制作推广。上部挂杆的端部设置有橡胶堵头，避免尖锐管口划伤操作人员，台座的所有棱角均做R5mm的圆角处理，消除磕碰安全隐患，踏板的边缘设置有20mm高的挡边，防止放置在踏板上的小型零件滑落。在实际使用测试中，这套结构经过500次折叠展开循环后，铰接点的磨损量小于0.1mm，支架展开后的刚度仍能满足作业要求，挂杆满载悬挂时的最大挠度不超过3mm，不会出现挂板倾斜、工具滑落的问题。
