BD系列卷材保护纸覆膜贴合夹具结构

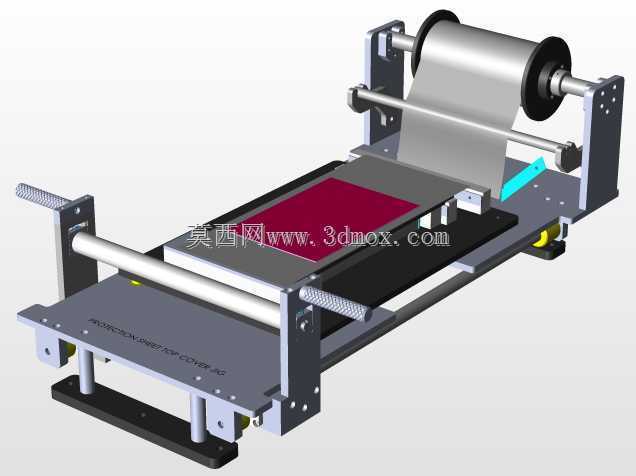

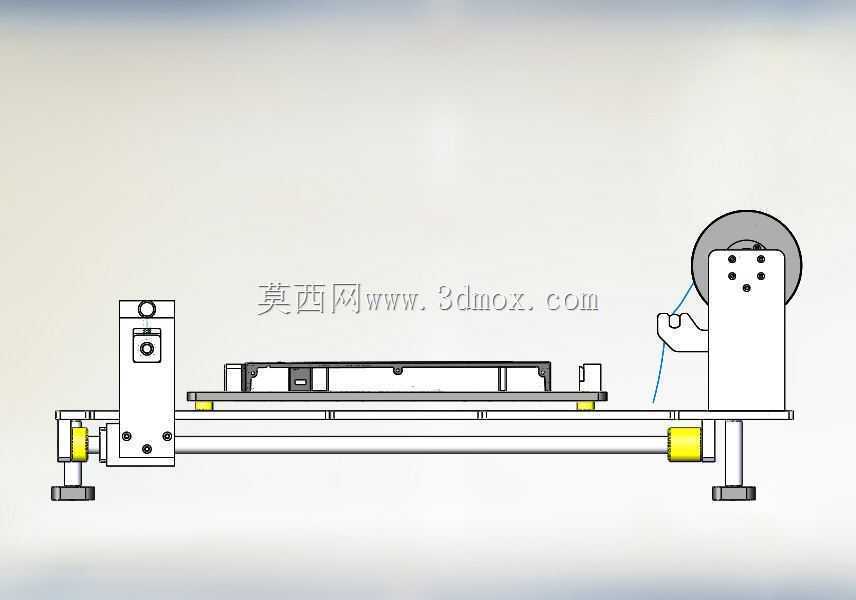

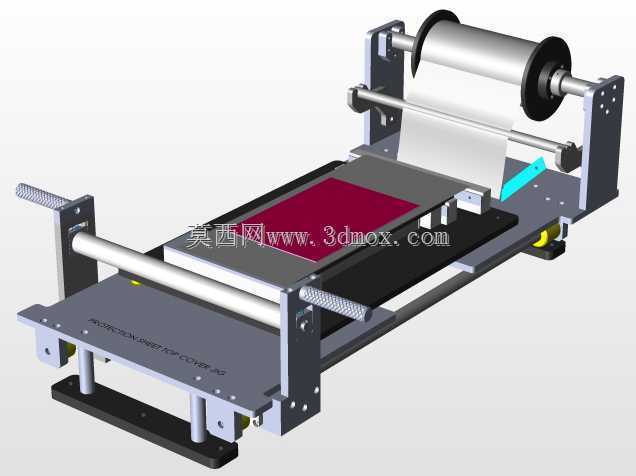

　　这套保护纸贴合夹具，主要面向消费电子零部件加工、小型平板类工件表面防护工序设计，常见于屏幕盖板、金属中框、注塑外壳等产线的前段覆膜工位，用来替代人工手动贴附保护纸的作业模式，解决手工贴附易出现的褶皱、偏位、气泡残留等问题，同时降低操作人员反复对位的劳动强度。整套机构采用卧式平板布局，底部为整块调质处理的45号钢安装底板，底板上预留了多组等距排布的沉头安装孔，可直接固定在生产线工作台面或者接驳输送线的机架上，安装孔位兼容市面主流的铝型材工作台T型槽间距，不需要额外加工过渡转接板，现场部署时只需要对齐孔位锁紧紧固件即可完成固定，整体安装边界控制在长650mm、宽320mm、高280mm范围内，不会占用过多产线横向空间，适合在紧凑的工位排布场景下使用。

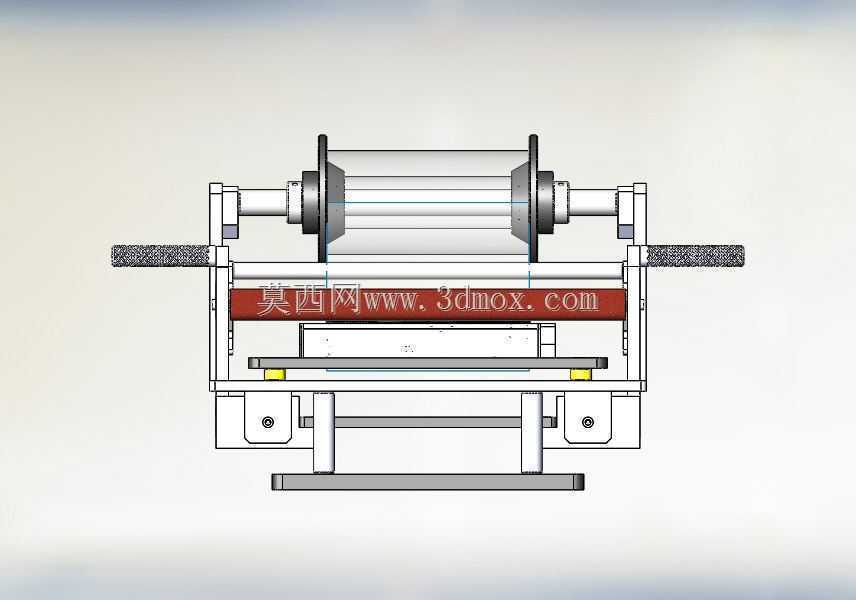

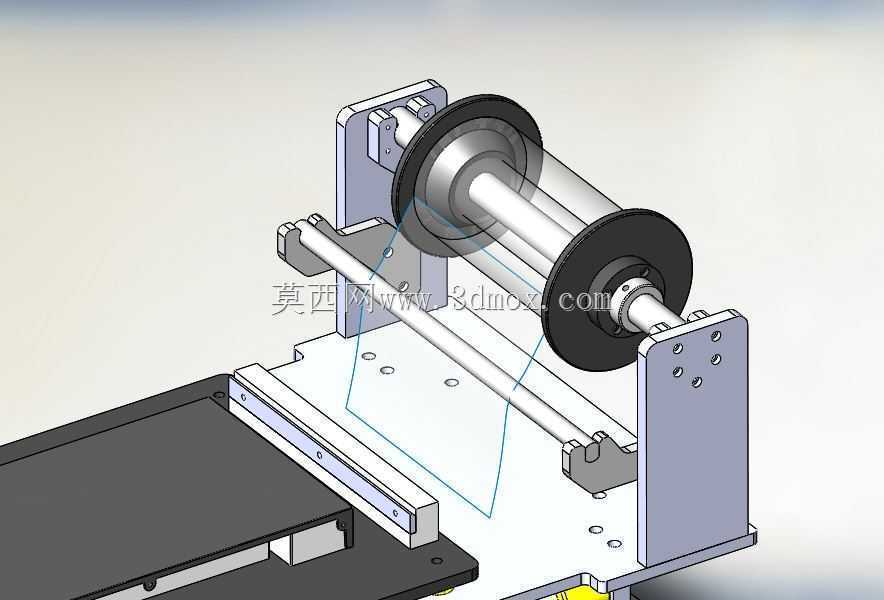

　　机构上部的卷材安装支架采用双侧立板支撑结构，立板上加工有可调高度的长圆孔，用来适配不同卷径的保护纸料卷，料卷支撑轴采用快拆式设计，更换料卷时只需要拔出轴端的限位销即可取下空卷轴，装上新料卷后插回限位销就能完成换卷，整个换卷过程不需要额外工具，单次换卷耗时可控制在10秒以内，能有效减少产线换料等待的停机时间。料卷下方设置有导向辊组，第一根导向辊为包胶辊，表面包覆2mm厚的硅橡胶层，摩擦力适中，既可以保证保护纸走料时不会出现打滑偏移，也不会刮伤保护纸的离型层；第二根导向辊为硬质阳极氧化铝辊，表面粗糙度控制在Ra0.8以下，用来张紧料带，保证走料过程中料带始终保持平整张紧状态，不会出现松垮下垂导致的贴附褶皱。

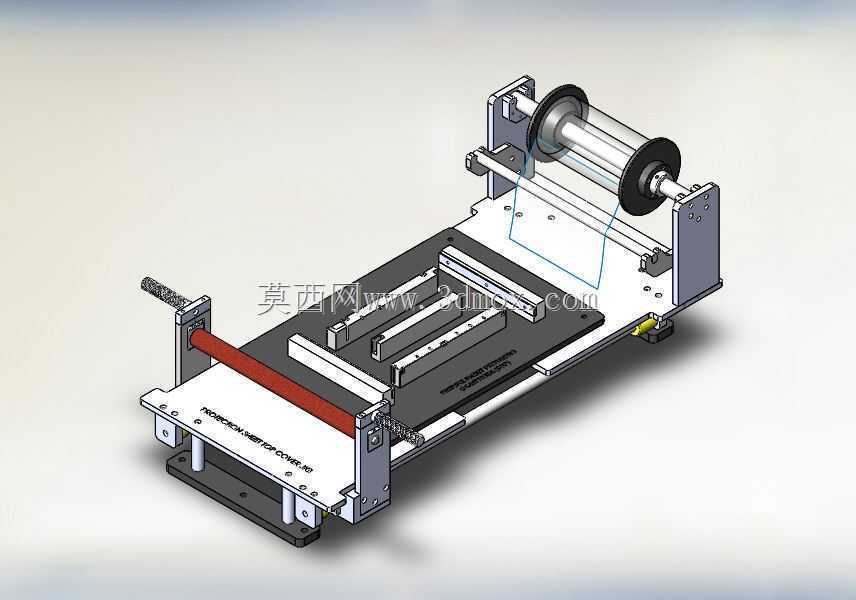

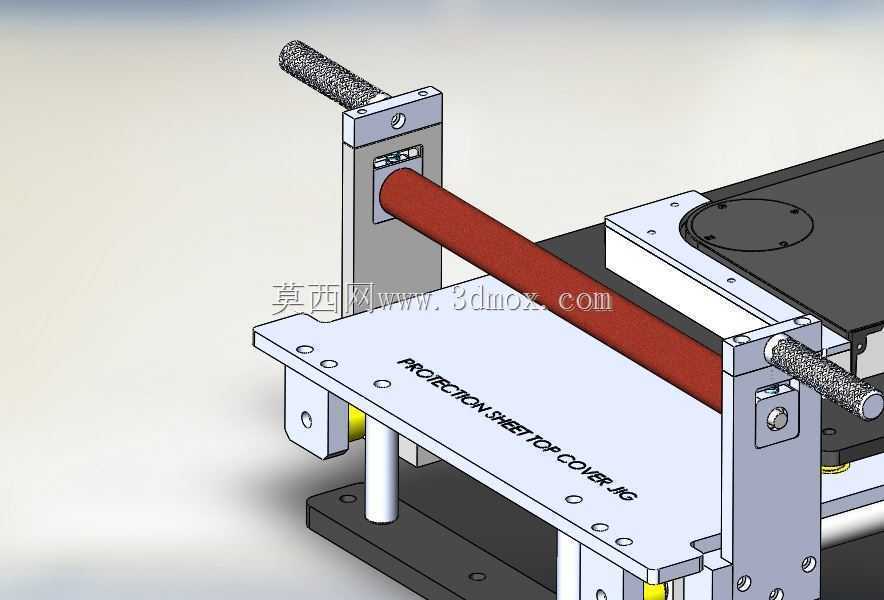

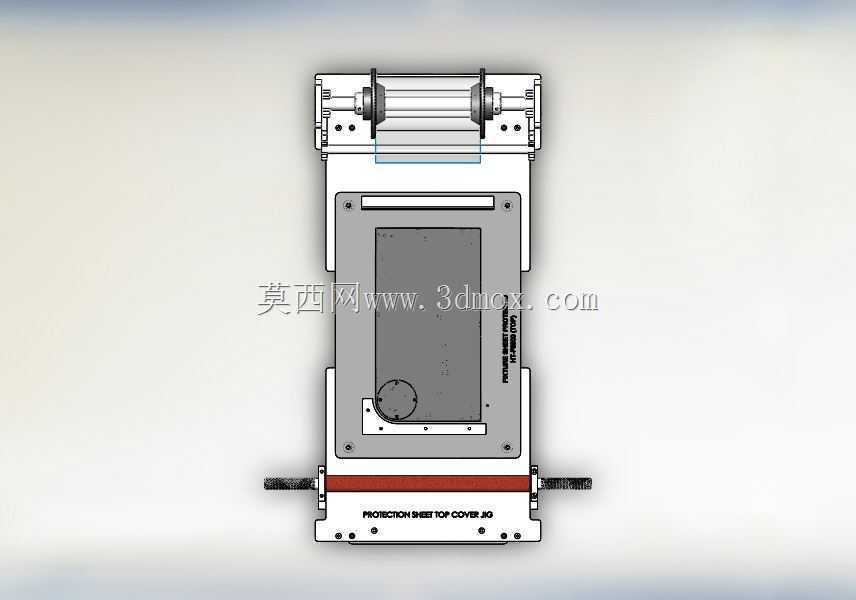

　　中部的工件定位区域采用可调式挡条结构，挡条通过T型螺栓固定在底板的T型槽内，可根据待加工工件的实际外形尺寸调整左右、前后的限位位置，适配长度在100mm到400mm、宽度在80mm到250mm范围内的平板类工件，不需要针对单一型号工件单独制作定位块，大幅提升了夹具的通用适配能力。定位区域前端设置有压合胶辊，胶辊两端通过线性导轨与底板连接，可沿着导轨方向做往复直线运动，压合胶辊的下压压力通过两端的压缩弹簧提供，弹簧预紧力可通过端部的调节螺母调整，可根据保护纸的厚度、粘性调整合适的压合力，保证保护纸与工件表面完全贴合，同时不会因为压力过大压伤工件表面。胶辊的移动行程覆盖整个工件定位区域的长度，作业时操作人员只需要将工件放置在定位挡条之间，扯出保护纸覆盖在工件表面，推动压合胶辊从工件一端匀速移动到另一端，即可完成整面保护纸的贴合作业，贴附精度可控制在±0.2mm以内，贴附后无明显气泡、褶皱，贴附良率相比手工操作提升40%以上。

　　整套机构的结构设计全部采用标准化零部件，导轨、紧固件、弹簧、轴承等零件全部选用市面通用标准件，后期维护更换时不需要单独定制加工配件，可直接采购标准件替换，降低设备后期的维护成本。所有外露的金属加工件表面都做了硬质阳极氧化或者发黑处理，具备一定的防锈耐磨能力，可适应车间内多粉尘、少量切削液残留的作业环境，长期使用不会出现表面锈蚀掉屑的问题，避免污染工件表面。机构上没有设置复杂的气动、电动元件，不需要接入气源或者电源即可完成作业，既可以单独作为手工工位的工装使用，也可以根据产线自动化升级需求，在压合胶辊的驱动端加装气缸或者伺服电缸，改造为半自动或者全自动的覆膜工位，改造时不需要改动主体安装结构，只需要加装驱动组件即可，具备较好的扩展适配能力。走料路径上还预留了离型纸收卷的安装位，后续如果需要搭配自动收离型纸的结构，可直接在支架侧端加装收卷电机组件，不需要重新设计立板结构，进一步拓展了这套夹具的适用场景，可覆盖从手工小批量生产到自动化大批量生产的不同工序需求。
