高精度化学注射阀机械结构三维设计

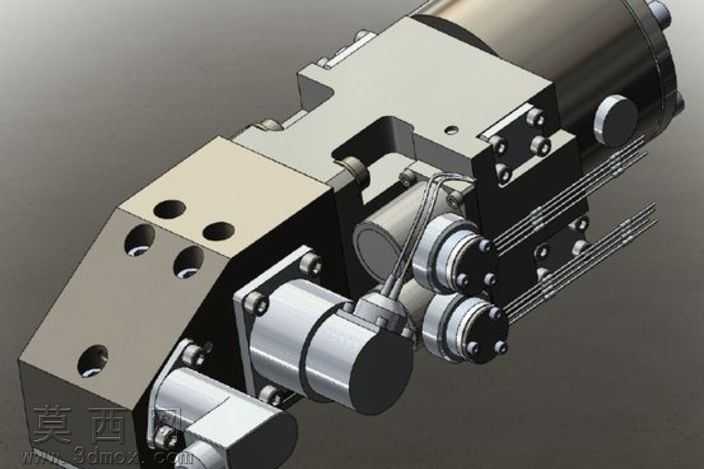

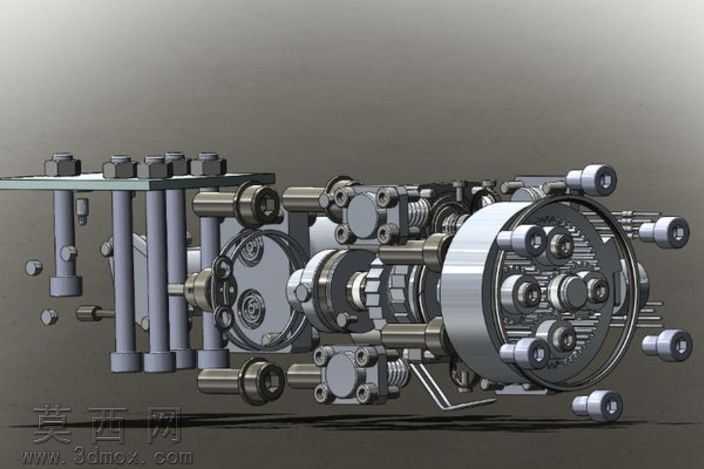

本作品为化学注射阀的完整三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与流体控制元件的工程要求，从核心功能需求出发拆解结构逻辑，将化学介质输送过程中的密封可靠性、流量调节精度、部件耐腐性能作为核心设计锚点。建模阶段先完成整体装配骨架的搭建，明确各部件的装配基准与运动限位关系，再逐一细化每一个零件的特征：从端盖处的紧固螺栓、定位导柱，到中部的传动连接组件、密封配合面，再到端部的多通路流体分配结构，每一处特征都严格对应实际加工的工艺要求，所有螺纹孔、销孔、配合轴径的参数都经过公差匹配校验，避免出现装配干涉问题。材质渲染阶段针对不同部件的使用场景赋予对应材质：与化学介质接触的阀腔、流道部件采用耐腐合金材质，通过金属材质的粗糙度、反射度参数调整，还原特种合金的哑光金属质感；传动部位的轴承、导向杆件采用轴承钢材质，突出精加工表面的金属光泽；密封件采用氟橡胶材质，通过半哑光的深色材质表现橡胶件的弹性特质；紧固件采用标准发黑处理的碳钢材质，区分不同功能部件的视觉差异，让整体渲染效果贴近真实工业阀件的实物状态。结构设计上采用多通路集成式布局，端部的圆形分配端集成了多组介质输出接口，可实现多通路的化学介质同步注射控制，中部的传动组件可精准控制阀芯的开合行程，以此实现注射流量的精细化调节，多组平行导柱结构保证了阀芯运动过程中的同轴度，避免出现偏磨导致的密封失效问题，各连接部位均设计了密封槽结构，可适配不同类型的密封件，满足化学介质输送过程中的无泄漏要求。整体设计兼顾了结构的紧凑性与维护便捷性，各部件采用模块化设计思路，易损件可单独拆卸更换，无需拆解整个阀组即可完成维护操作，所有零件的建模均保留了完整的参数化特征，可根据实际使用的流量需求、介质特性调整接口尺寸、阀芯行程、密封结构参数，可直接用于后续的工程出图、仿真分析与实物加工参考，完整还原了化学注射阀从功能构思到结构落地的全流程设计逻辑。
