杠杆驱动式空气阀组件结构设计

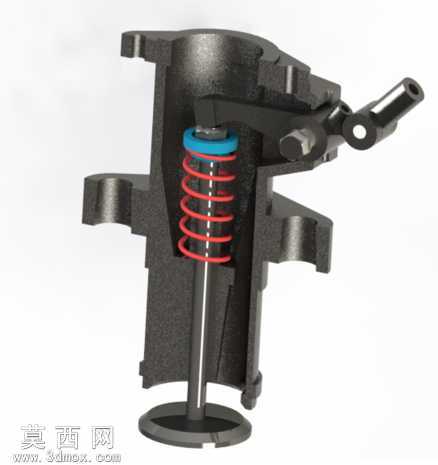

本空气阀组件采用三维参数化建模方式完成整体结构搭建，建模过程中优先对核心功能部件进行独立建模后完成总装配，确保各部件间的装配公差符合机械设计规范。首先完成阀体壳体的建模，壳体采用一体式铸钢件结构设计，建模时预留了安装固定耳位、内部腔室的配合台阶，同时对壳体的壁厚做均匀化处理，避免后续渲染出现材质厚薄不均的视觉偏差，壳体表面做哑光铸铁质感的材质赋予，还原金属铸件的粗糙肌理与哑光金属光泽。其次完成内部阀芯与弹簧组件的建模，阀芯杆采用光滑圆柱结构，底部阀盘与阀杆做同轴度约束，弹簧部分采用螺旋扫描特征生成，严格匹配弹簧的节距、丝径与有效圈数参数，弹簧材质赋予高光亮面弹簧钢材质，与上下弹簧座的配合面做接触约束，还原弹簧受压时的形变逻辑。顶部的杠杆驱动机构采用铰接约束设计，杠杆与阀体支座间通过销轴完成转动副定义，建模时还原了杠杆端部的操作手柄孔位、与阀芯顶杆的接触推面，确保杠杆扳动时可顺畅推动阀芯完成阀的启闭动作，销轴与铰接孔间预留合理的转动间隙，避免装配干涉。密封件部分采用蓝色橡胶材质，设置半哑光的橡胶质感，安装于弹簧上端与阀体腔室的密封槽内，建模时还原密封件的压缩量，确保密封结构的合理性。渲染阶段采用三点布光方案，主光源从侧上方打亮阀体的剖面结构，清晰展示内部弹簧、阀芯、杠杆的装配关系，辅助光源补全暗部细节，避免金属部件出现死黑区域，背景采用纯白色突出模型主体，同时对阀体做半剖展示处理，无需拆分装配体即可直观呈现内部的气流通路与动作逻辑。设计过程中优先保证阀的动作可靠性，杠杆的力臂长度经过参数化调整，确保操作时可轻松克服弹簧预紧力推动阀芯开启，松开杠杆后弹簧可快速推动阀芯复位完成密封，各部件的配合公差均按照气动元件的行业标准设定，既保证活动部件的动作顺畅，又避免间隙过大导致的气压泄漏问题，整体结构紧凑，安装固定位布局合理，可直接适配常规的气动管路安装场景。
