卡车拖车七针插头内夹结构设计

　　在商用车电气连接系统中，卡车与拖挂车间的信号传输稳定性直接关系到行车安全，七针插头作为制动信号、转向信号、示宽信号、倒车信号等多路电信号的传输载体，其内部的内夹构件是保障插针定位精度、接插可靠性的核心结构件。日常运维场景中，拖挂车辆频繁摘接、行驶过程中的持续振动、户外温差变化带来的材料形变，都容易导致插针偏移、接触不良，轻则出现灯光信号失效，重则引发追尾、侧碰等交通安全事故，因此该内夹的结构设计需要同时兼顾定位精度、抗振性能、装配便捷性多方面要求。

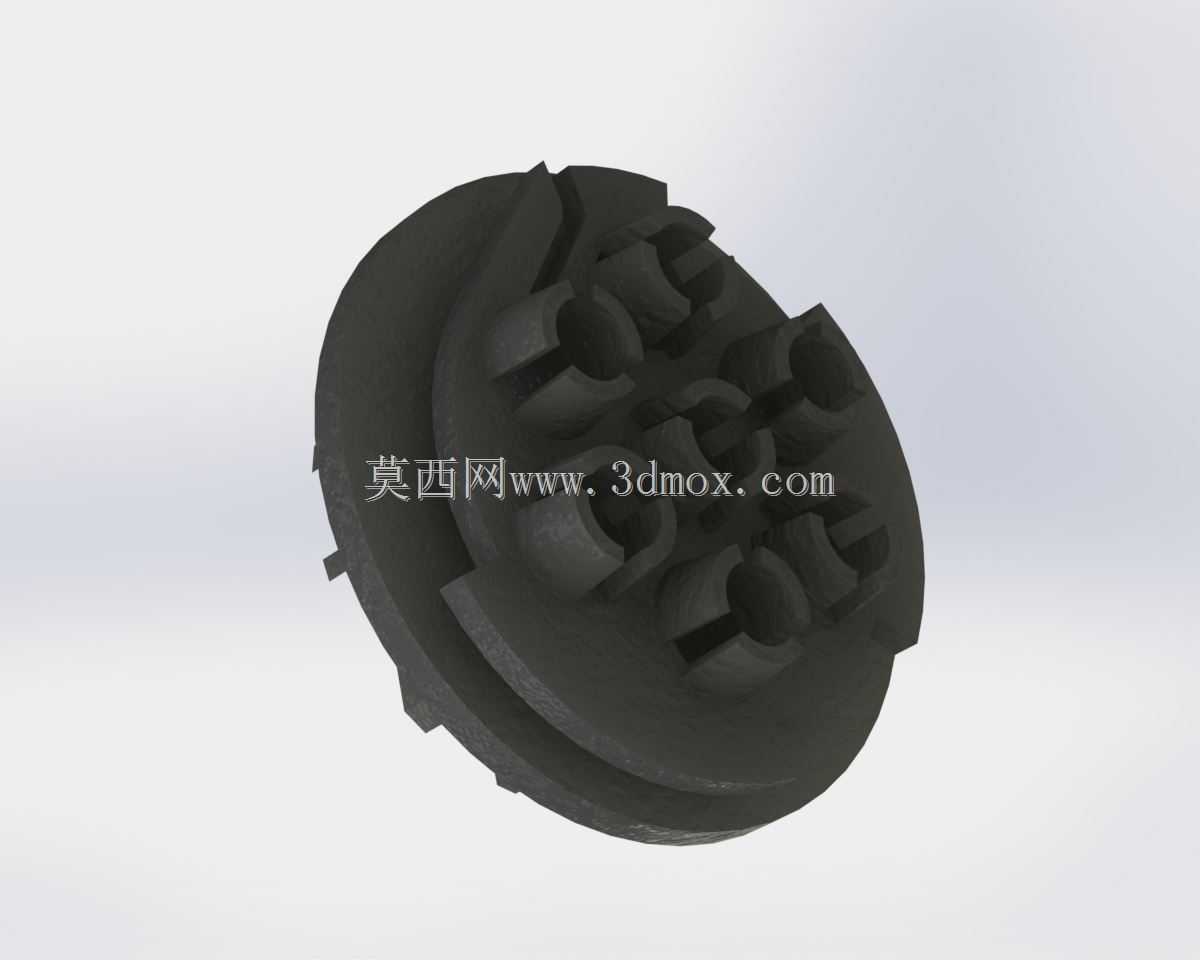

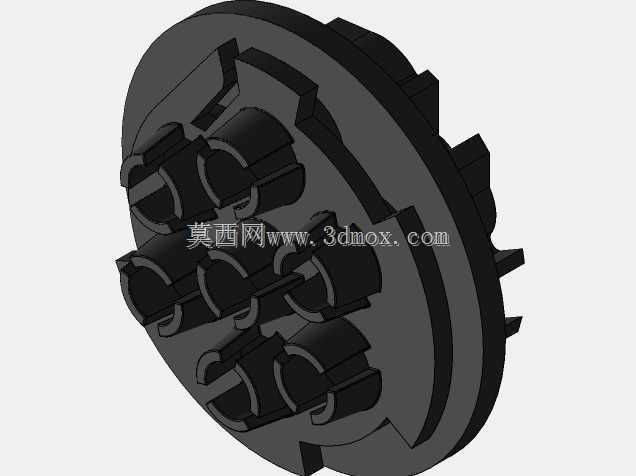

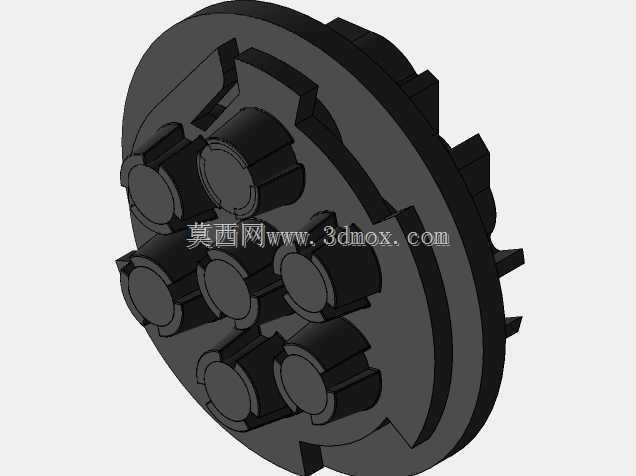

　　从实际功能来看，该内夹安装于七针插头的壳体内部，核心作用是对七根导电插针进行径向与轴向的双重限位，避免插针在反复插拔过程中出现移位、歪斜，同时为插针尾部的线束端提供支撑，分散线束拉扯时的应力，防止线芯与插针连接处出现断裂。设计过程中首先要匹配七针插头的标准针位布局，七根插针按照行业通用的环形阵列排布，中心针位对应接地回路，周围六个针位分别对应不同的信号回路，内夹上的每个定位孔都需要与对应插针的外径做公差配合，单边间隙控制在0.1mm以内，既保证插针可以顺利压入装配，又不会在振动工况下出现旷量。

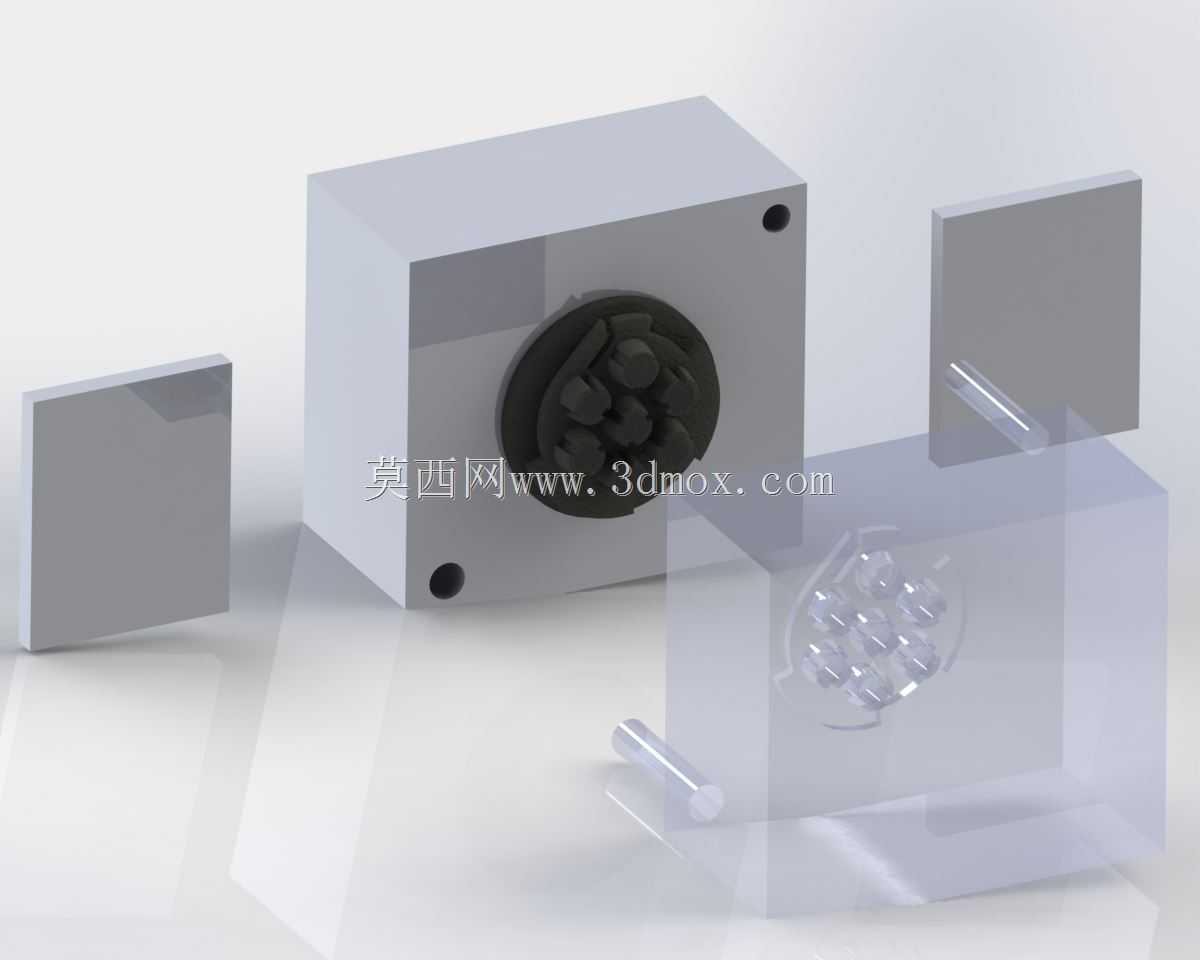

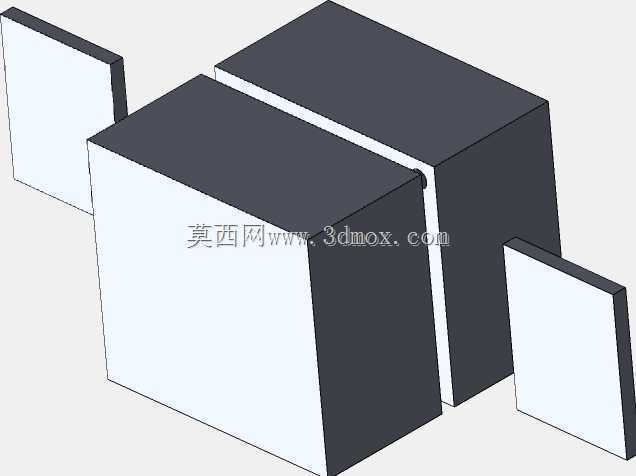

　　结构设计上，该内夹采用分体式嵌装思路，主体为方形基座结构，侧边设置定位凸台，与插头壳体内壁的定位槽对应，装配时可以直接滑入壳体卡槽，不需要额外的紧固件固定，减少装配工序的同时，也避免了金属紧固件带来的电磁干扰风险。基座正面设置与插针数量匹配的沉孔结构，沉孔深度根据插针的压入行程确定，保证插针压装后端面与内夹表面齐平，不会出现凸针导致的接插卡滞，也不会出现凹针导致的接触面积不足。考虑到户外使用场景下的防水、防尘需求，内夹与壳体配合的边缘设置了0.3mm的密封胶条嵌槽，装配时配套装入硅橡胶密封垫，可以阻挡雨水、沙尘进入插头内部，避免插针氧化锈蚀。

　　安装边界方面，该内夹的外形尺寸完全匹配标准七针插头的内部腔体尺寸，长宽尺寸控制在38mm×38mm，整体厚度12mm，不会占用过多壳体内部空间，预留出线束弯折的合理空间，适配线径1.5-2.5平方毫米的汽车专用低压线，满足不同功率信号的载流要求。材料选型上优先选用增强PA66材质，添加30%玻璃纤维提升结构强度，同时具备良好的绝缘性能、耐高低温性能，可以在-40℃到85℃的环境温度下长期工作，不会出现低温脆裂、高温软化的问题，材料的阻燃等级达到V0级，即使线路出现短时过载发热，也不会引燃周边构件。

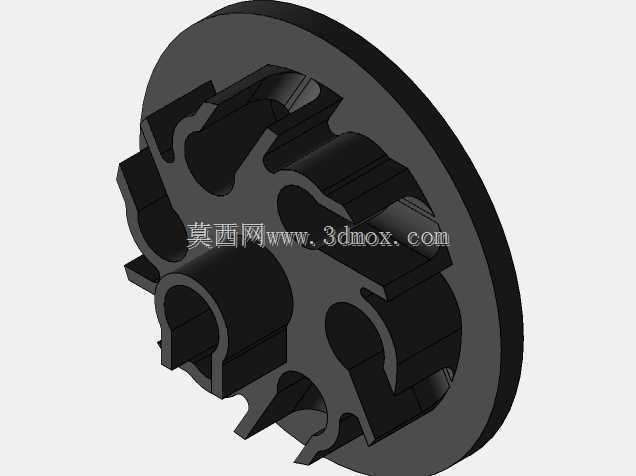

　　在抗振结构设计上，每个插针定位孔的内壁都设置了三道环形防滑筋，插针压入后防滑筋可以嵌入插针表面的滚花结构，形成轴向的防脱阻力，在车辆行驶过程中持续承受频率5-2000Hz的随机振动时，插针的轴向窜动量不超过0.05mm，保证插针与对接插座的接触压力稳定在额定范围内，接触电阻不会出现大幅波动。同时内夹的背部设置了线束分线格栅，每根插针对应的线束可以单独卡入格栅槽内，避免多根线束互相缠绕，在拉扯线束时，拉力会被格栅结构分散，不会直接作用在插针与线芯的压接点上，提升线束连接的抗拉扯性能，按照行业测试标准，承受150N的轴向线束拉力时，线芯与插针的连接不会出现松脱。

　　从装配工艺角度考虑，该内夹的所有棱边都做了R0.5的圆角处理，没有尖锐的飞边、毛刺，工人在流水线装配时不会划伤手部，也不会割破线束的绝缘层。压装插针的工序可以通过简易治具一次性完成，七个针位的位置度公差控制在0.08mm以内，保证与对接插座插合时，所有插针可以同时顺利导入对接孔，不会出现单针对顶弯折的问题。在后期维护场景中，如果出现单根插针烧蚀、损坏的情况，只需要将内夹从壳体中滑出，更换对应插针后重新装回即可，不需要整体更换插头总成，降低运维成本。

　　实际路试数据验证，搭载该内夹结构的七针插头，经过十万公里的复杂路况行驶测试，插针的接触电阻变化率不超过5%，没有出现信号中断、接触不良的故障，密封性能满足IP67的防护等级要求，在高压洗车、暴雨行驶的场景下，插头内部不会出现进水短路的问题。相较于传统的一体式灌胶内夹结构，该分体式嵌装结构的装配效率提升40%，后期维护成本降低60%，同时整体重量控制在8g以内，符合商用车轻量化的设计趋势，不会增加额外的整车负载。
