铰接式机械连接支座结构设计方案

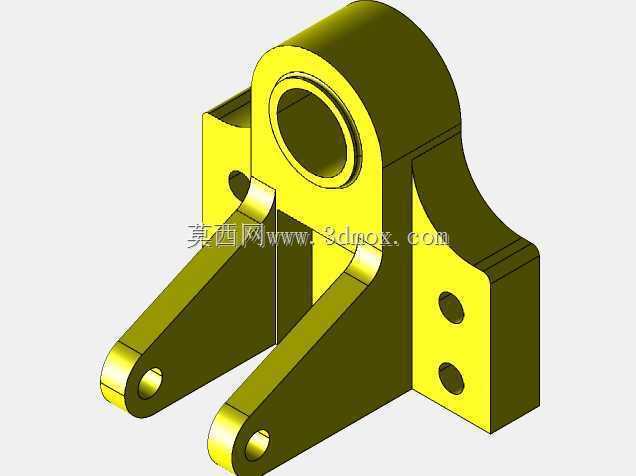

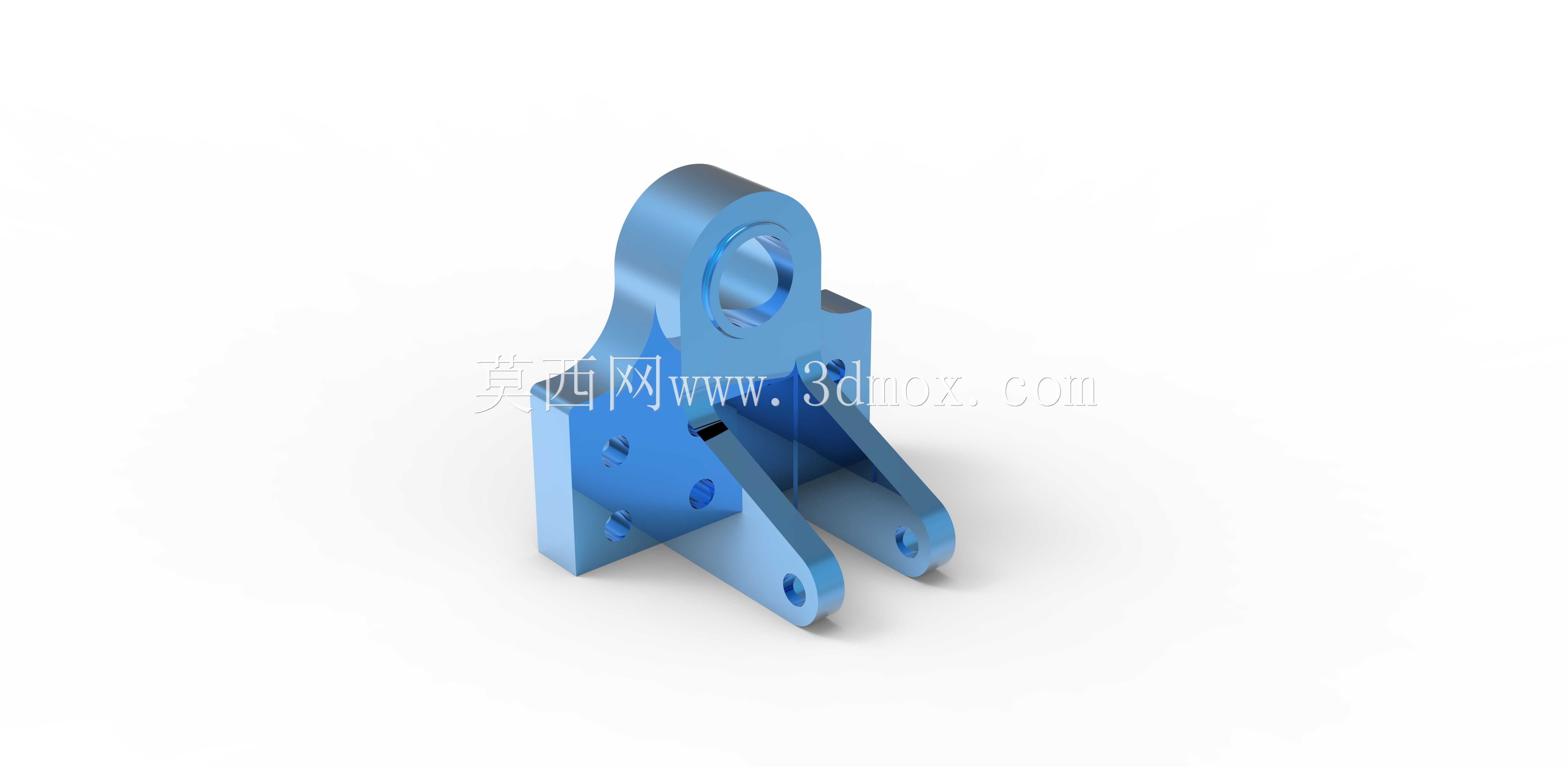

　　这类铰接支座在工业设备的连杆传动、摆动执行机构中应用十分广泛，常见于自动化生产线的摆臂连接端、工程机械的执行机构铰接点、输送设备的张紧调节支架位置，核心作用是实现两个构件之间的定轴摆动铰接，同时承担径向载荷与部分轴向窜动限位，避免构件运动过程中出现卡滞、偏磨问题。从结构功能来看，上部的同轴通孔是主铰接销轴的安装位，孔位的同轴度公差直接决定销轴转动的顺畅度，设计时需要根据配套销轴的直径选择合适的配合公差，若为频繁摆动的工况，通常选用间隙配合并预留润滑脂加注通道，若为低速重载的定位铰接场景，可选用过渡配合加装衬套降低磨损速率。下部的两个平行支耳是配套连杆的连接端，支耳上的通孔用于安装次级铰接销轴，两支耳的平行度、孔位同轴度需要严格控制，

　　否则安装后会出现连杆别劲、转动阻力过大的问题，长期运行还会造成销轴剪切应力集中，大幅缩短构件使用寿命。设计过程中首先要确定安装边界的尺寸约束，上部主铰接孔的中心高度需要匹配配套安装座的位置尺寸，下部两支耳的开档距离要适配所连接连杆的端部厚度，避免出现安装间隙过大导致的窜动，或是间隙过小无法装配的问题。主体的立板结构做了变厚度过渡处理，在主铰接孔的受力集中区域增加了壁厚，提升整体的抗弯曲、抗剪切能力，非受力区域做了适当的减薄处理，在保证结构强度的前提下降低零件整体重量，减少材料消耗。支耳与立板的连接位置做了圆弧过渡，避免直角连接处的应力集中，在承受冲击载荷时不会出现根部断裂的问题。零件上分布的多个小孔，一部分是用于安装固定的螺栓过孔，

　　一部分是工艺减重孔，还有部分是预留的润滑管路安装孔，不同孔位的孔径、深度都根据实际使用需求做了匹配设计，螺栓过孔的直径比配套螺栓大0.5-1mm，方便安装时的位置微调，减重孔的位置避开了主受力路径，不会对整体结构强度造成负面影响。从安装适配性来看，该支座的底部安装面为平面设计，可以直接通过螺栓固定在设备的安装基准面上，安装面的平面度公差控制在合理范围内，保证安装后不会出现倾斜，导致铰接孔的轴线偏移。在实际选型应用时，需要根据所承受的最大径向载荷、摆动频率、工作环境的腐蚀程度选择对应的材料与表面处理方式，常规工况下选用45号钢调质处理即可满足强度需求，若在潮湿、有腐蚀介质的环境中使用，可以选用不锈钢材料或是做镀锌、发黑表面处理，

　　提升零件的抗腐蚀能力。这类铰接支座的结构通用性较强，通过调整上部铰接孔的直径、下部支耳的开档尺寸、整体的安装高度，可以适配不同规格的连杆机构，在各类需要摆动连接的机械结构中都能发挥稳定的连接支撑作用。建模过程中需要重点关注各个配合面的形位公差标注，尤其是铰接孔的同轴度、支耳的平行度、安装面的平面度，这些参数直接决定零件加工后的装配精度与实际使用性能，同时要预留足够的加工余量，避免加工过程中出现尺寸超差导致零件报废。
