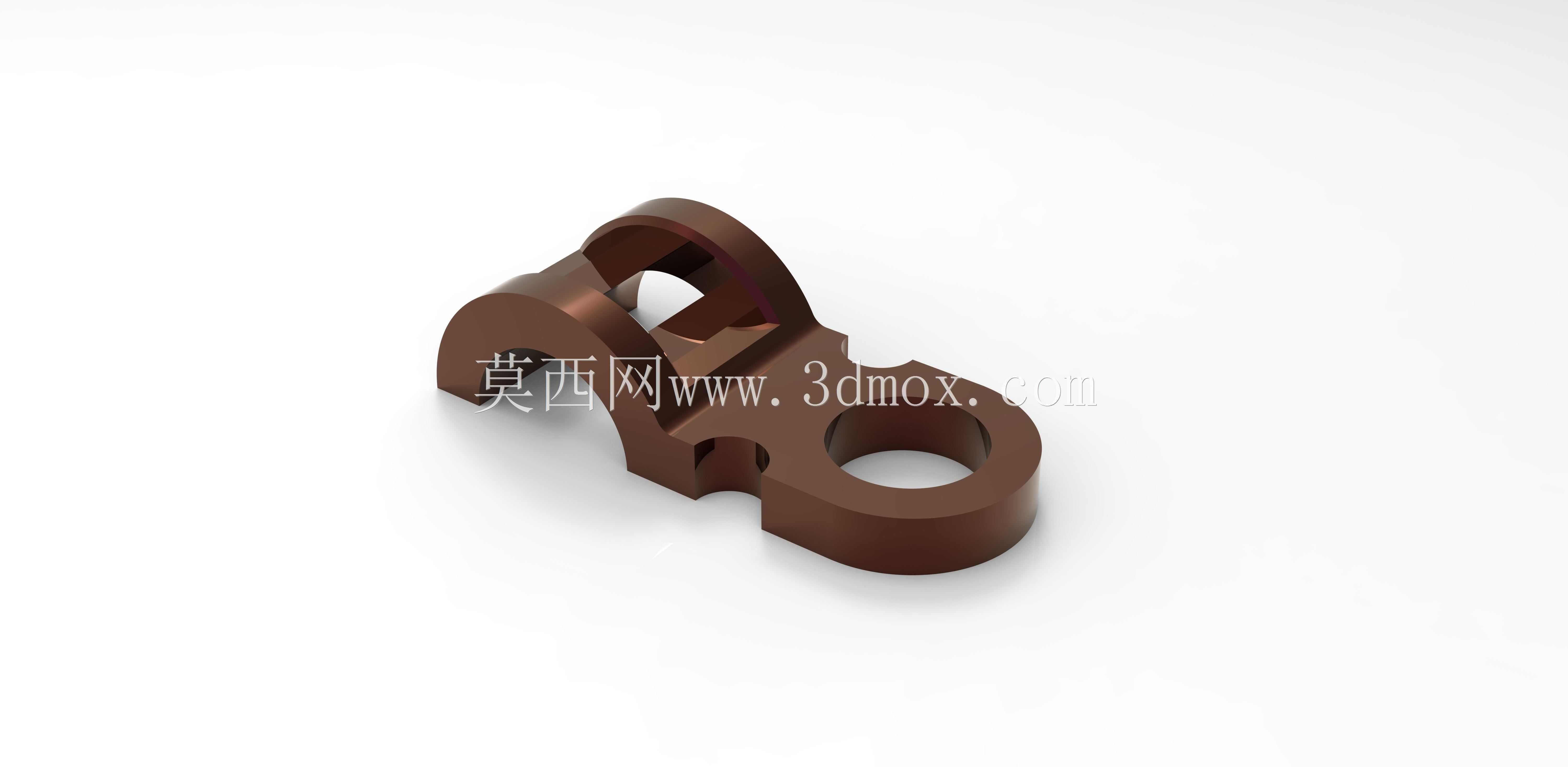

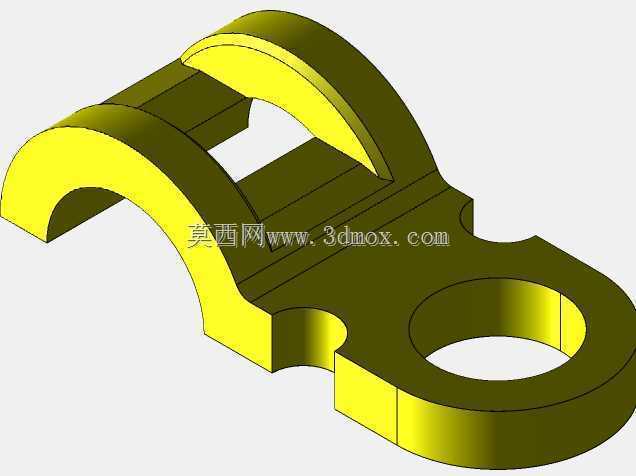

双孔铰接式机械连接固定零件结构

　　这类双孔铰接结构件在轻工输送线、小型工装夹具、户外便携折叠设备的铰接点位应用十分广泛，日常做结构选型时，经常会在需要实现小角度往复摆动、同时承受径向拉压载荷的连接位置用到这类零件。从实际使用场景来看，它既可以作为折叠式工作台的侧边支撑铰接座，也能装在小型输送线的侧边挡料机构上，作为挡料板的摆动支点，甚至部分手动工装的快压连杆结构里，也能看到同构型的零件作为力传递的中间铰接件。

　　从功能特性上看，这个零件的两个通孔分别承担不同的作用，直径更大的光孔作为主铰接点位，用来穿装铰接销轴，和配套的支座形成转动副，孔位的同轴度、孔壁的表面粗糙度直接影响铰接转动的顺畅度，设计时孔壁粗糙度一般要控制在Ra1.6以内，避免销轴转动时出现卡滞、异常磨损的问题；直径稍小的孔位作为附属连接点位，既可以穿装锁紧螺钉实现零件的周向限位，也能作为连杆的连接点，传递摆动过程中的推拉力。零件主体的弧形过渡结构不是单纯的造型设计，实际是做了应力释放的结构优化，在零件承受交变载荷的时候，直角位置容易出现应力集中导致的疲劳断裂，大圆角的弧形过渡能把应力峰值降低40%左右，大幅提升零件的循环载荷使用寿命。

　　做这个零件的结构设计时，首先要明确安装边界的尺寸限制，主铰接孔的中心到零件安装基准面的距离，要和配套支座的铰接点位高度完全匹配，不然装配后会出现销轴别劲、转动卡滞的问题；两个孔位的中心距公差要控制在±0.05mm以内，不然和配套连杆装配时会出现装配干涉，或者传动间隙过大导致的摆动虚位。零件的整体厚度要根据实际承受的载荷来核算，常规轻工场景下使用的同类型零件，厚度一般在8-12mm之间，采用45号钢调质处理就能满足强度要求，如果是用在有冲击载荷的工装场景，厚度可以适当增加，同时更换为40Cr材料做淬火处理，提升零件的抗冲击性能。零件底部的平面是安装基准面，设计时这个平面的平面度要控制在0.02mm以内，保证零件和安装座贴合时没有缝隙，避免螺栓锁紧后零件出现变形，影响铰接孔的同轴度。

　　从建模的逻辑来看，做这类零件首先要绘制主体的截面轮廓，先确定两个孔的中心位置，再勾勒出外围的轮廓线，所有的转角位置都要做圆角过渡，避免后续生成实体后出现应力集中的薄弱点；拉伸生成实体后，要对两个孔的孔口做倒角处理，方便销轴和螺钉的装配导入，同时去除孔口的锐边毛刺，避免装配时划伤操作人员。零件的非配合面可以做喷砂氧化处理，提升外观质感的同时也能起到防锈的作用，配合面要做精加工，保证尺寸精度和表面粗糙度符合装配要求。实际装配时，主铰接孔内可以加装铜套或者自润滑轴承，进一步降低转动时的磨损量，延长整个铰接结构的维护周期，尤其是在粉尘较多的生产车间场景下，带自润滑衬套的结构能减少日常注油维护的工作量，避免粉尘进入铰接间隙导致的磨损加剧。
