四啮合齿轮组传动结构装配设计

项目分类:齿轮 发布时间:2021-12-04 ID:432861
  • 四啮合齿轮组传动结构装配设计
  • 四啮合齿轮组传动结构装配设计

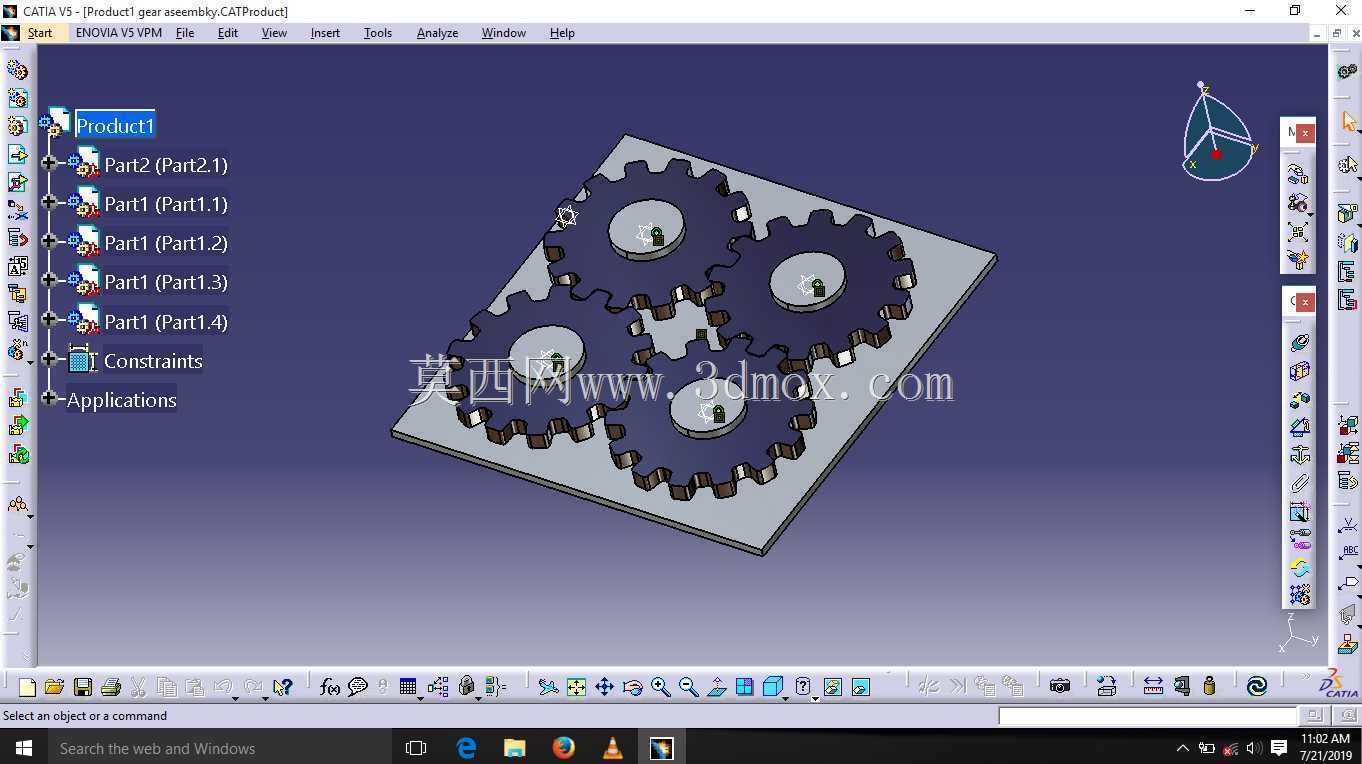

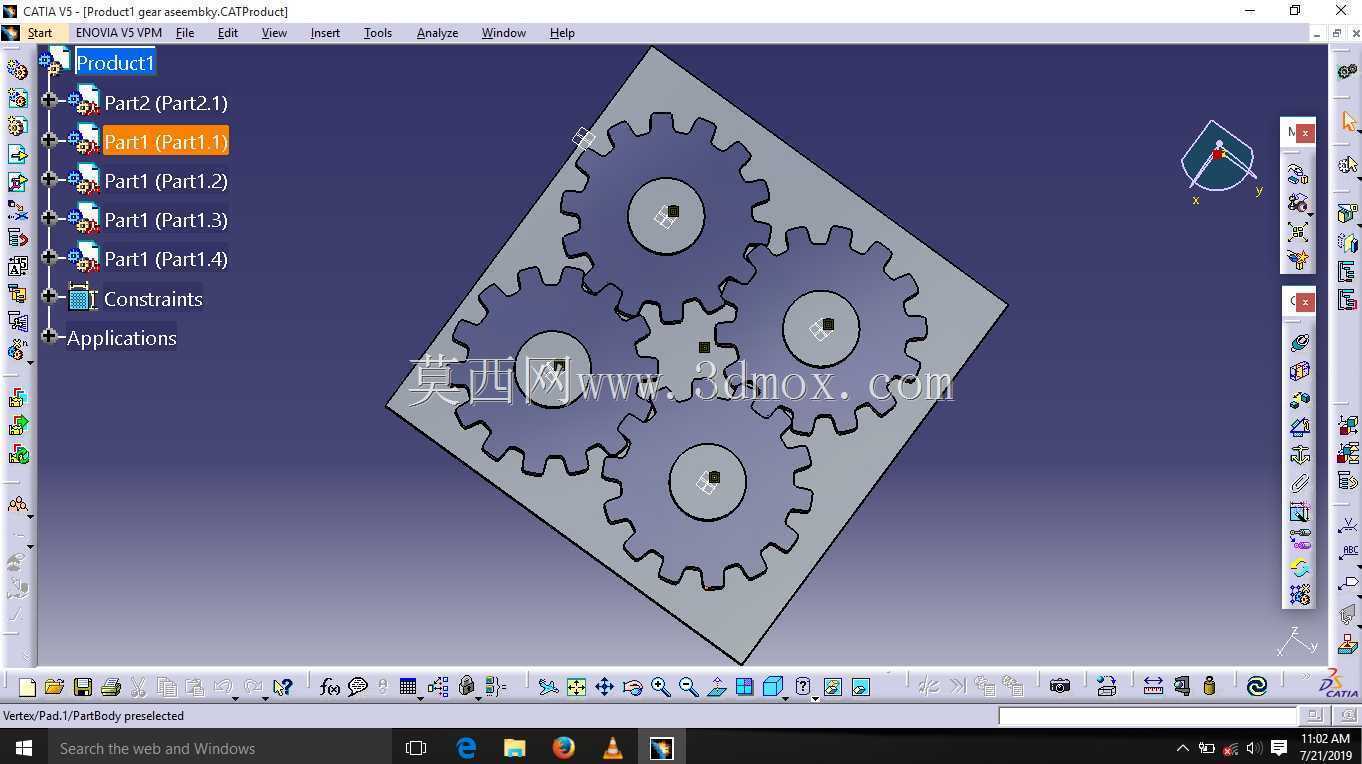

  这套四啮合齿轮装配结构,核心是通过四个渐开线圆柱直齿轮的依次啮合,实现单输入下的多轴同步动力传递,在小型轻工输送设备、桌面级工装夹具驱动单元、精密仪器进给机构中都有很广的适配场景。实际做结构排布的时候,最先要敲定的是安装基板的边界尺寸,基板作为所有齿轮轴的定位载体,四个齿轮轴的安装孔位同轴度公差要控制在0.02mm以内,避免啮合时出现卡滞、侧隙不均的问题,基板的外形做了斜向切角处理,不是为了外观造型,而是为了适配设备内部局促的安装空间,避开周边的走线槽、传感器安装位,减少整体机构的占用空间。

  从传动逻辑来看,这套结构没有做减速或者增速的极端配比,四个齿轮的模数保持一致,齿顶高系数、压力角都采用标准直齿参数,主要作用是把单一输入轴的旋转运动,同步分流到三个输出轴上,三个输出轴的旋向和输入轴保持对应关系,相邻啮合齿轮旋向相反,能抵消一部分轴向窜动的趋势,不需要额外加装止推轴承就能满足低负载场景的运行要求。设计过程中特意调整了四个齿轮的中心距,没有采用等中心距的规则排布,而是根据输出端的负载位置微调了各轴间距,让每个啮合点的接触斑点长度能达到齿长的70%以上,跑合阶段不用反复调整垫片厚度就能达到理想的啮合状态。

  实际装配的时候要注意,每个齿轮和轴的配合采用过渡配合,轴端加装轴用挡圈限制轴向位移,不需要过盈压装,后期维护更换单个齿轮的时候不用借助拉马等专用工具,徒手配合卡簧钳就能完成拆装。齿轮的齿部没有做特殊的修形处理,适合转速不超过300r/min、传递扭矩不超过15N·m的工况,比如小型包装线的分料拨轮驱动、自动化料仓的挡料板同步开合机构,用这套结构就能省去同步带、链条传动需要张紧的麻烦,传动比恒定不会出现丢转的问题。

  安装边界上,整套机构的最大外轮廓是基板的斜向对角尺寸,安装的时候只要在基板四个角预留M4螺丝的固定孔位,周边留出10mm的安全间隙避免和周边构件干涉,输入轴端预留联轴器的安装空间,三个输出轴端可以根据实际需求连接同步轮、凸轮或者拨杆类执行件。做建模的时候特意把每个齿轮的装配约束做了全参数关联,只要修改其中一个齿轮的模数、齿数参数,其余三个齿轮的中心距、啮合位置会自动更新,不用重新计算装配关系,后续如果要适配不同传动比的需求,只需要调整齿轮参数就能快速衍生出新的结构版本,不用从零开始重新建模装配。另外这套结构的齿轮全部采用平行轴排布,没有锥齿轮、蜗轮蜗杆这类空间传动构件,加工的时候只需要普通滚齿机就能完成齿部加工,基板的安装孔用数控铣床或者钻模就能加工,加工成本低,装配难度小,对中小批量的设备配套来说性价比很高,日常运行只需要定期在齿面涂抹润滑脂,就能保证长期运行的稳定性,不会出现像带传动那样的打滑老化问题,也不会像链传动那样需要定期调整张紧度,维护成本很低。
