立式钣金电气控制安装面板结构

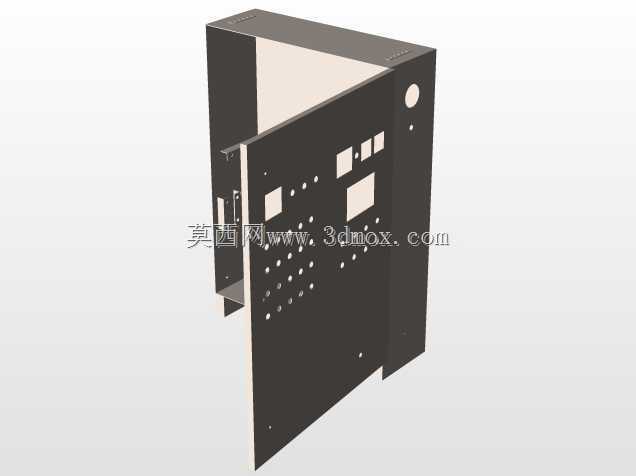

　　这类立式钣金安装面板多配套工业现场的低压电控柜体使用，常见于车间生产线旁的动力分配节点、小型单机设备的内置电控承载结构，也可作为独立壁挂式控制箱的主体承载框架，用来承装断路器、接触器、接线端子排、小型PLC模块这类常规低压电控元件，日常运维中操作人员可直接在面板对应预留位安装指示灯、操作按钮、急停开关，无需额外对柜体做二次开孔加工。从结构设计逻辑来看，整体采用弯折成型的冷轧钢板作为主体基材，侧边预留的圆形开孔分别对应进出线格兰头安装位、接地端子固定位，底部的阵列式长圆孔是专门为端子排接线预留的走线散热空间，既可以避免线缆弯折半径过小导致的线皮损伤，也能在柜内元件工作时形成自然对流的散热通道，减少密闭空间内的热量堆积。

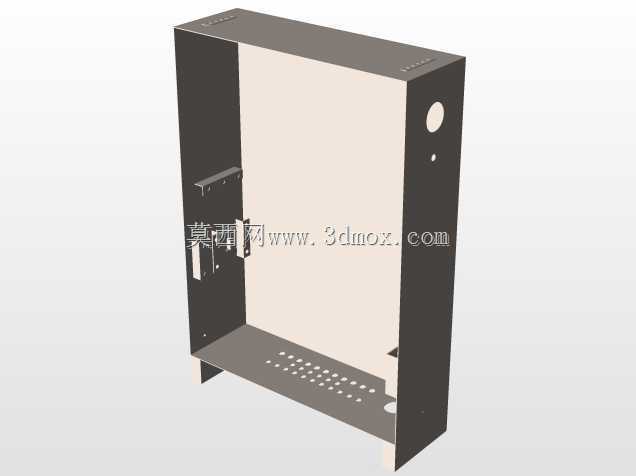

　　面板内侧焊接的L型安装支耳，是用来固定DIN导轨的承载结构，支耳上的腰型孔预留了前后调节余量，安装时可以根据元件的实际深度调整导轨固定位置，避免元件突出面板表面或者与柜门发生干涉。整体结构的安装边界需要匹配对应柜体的内部净空尺寸，侧边的折边高度刚好卡入柜体侧梁的安装槽内，不需要额外做焊接固定，通过侧边的自攻螺丝孔就能完成快速装配，后期维护拆解时也不需要动用焊接工具，单人即可完成面板的拆卸作业。设计时特意将面板的操作面做了无突出焊点处理，所有焊接位置都布置在结构内侧，外侧表面保持平整，后期做喷塑处理后可以直接粘贴设备标识、操作指引铭牌，不会因为表面凸起导致标识粘贴不牢。底部的承托折边除了加强整体结构刚性之外，

　　还能在安装重型元件时提供额外的支撑力，避免长时间使用后导轨因为承重过大发生形变，折边处预留的小圆孔是专门的扎带固定位，布线时可以通过扎带将大直径的动力线缆固定在折边上，减少线缆端子处的拉扯应力，避免运维过程中线缆拖拽导致的端子松动。这类结构在做三维建模时，需要重点核对弯折处的内R角参数，匹配常规钣金加工的折弯刀具半径，避免设计出的折边因为R角过小导致加工时出现板材开裂，同时所有开孔位置都要避开折弯线，防止开孔处因为折弯受力发生形变，影响后续元件的安装精度。现场实际使用中，这类面板结构的防护等级可以达到IP40以上，配合柜体柜门的密封胶条，可以阻挡车间内的金属碎屑、浮尘落入柜内，降低元件因为积尘导致的接触不良故障，

　　同时整体钣金结构的抗形变能力较强，即使在车间有轻微振动的工况下，也不会出现面板变形、元件松动的问题。设计时没有采用多余的冗余结构，所有的开孔、支耳、折边都对应明确的安装或功能需求，既控制了整体的板材用量，也减少了后续机加工的工序数量，批量加工时可以有效降低生产制造成本。
