脚踏式载货三轮运输车架结构设计

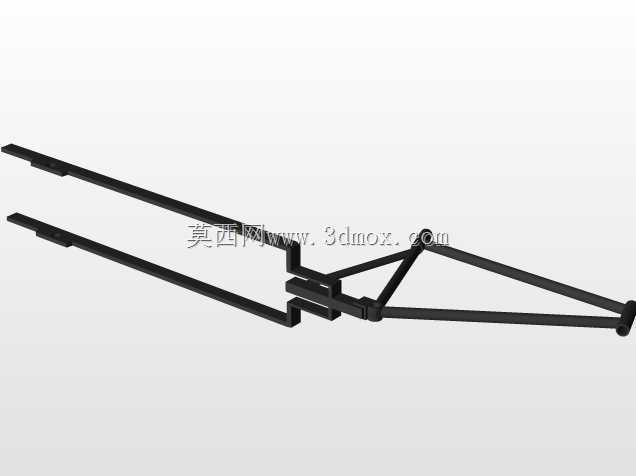

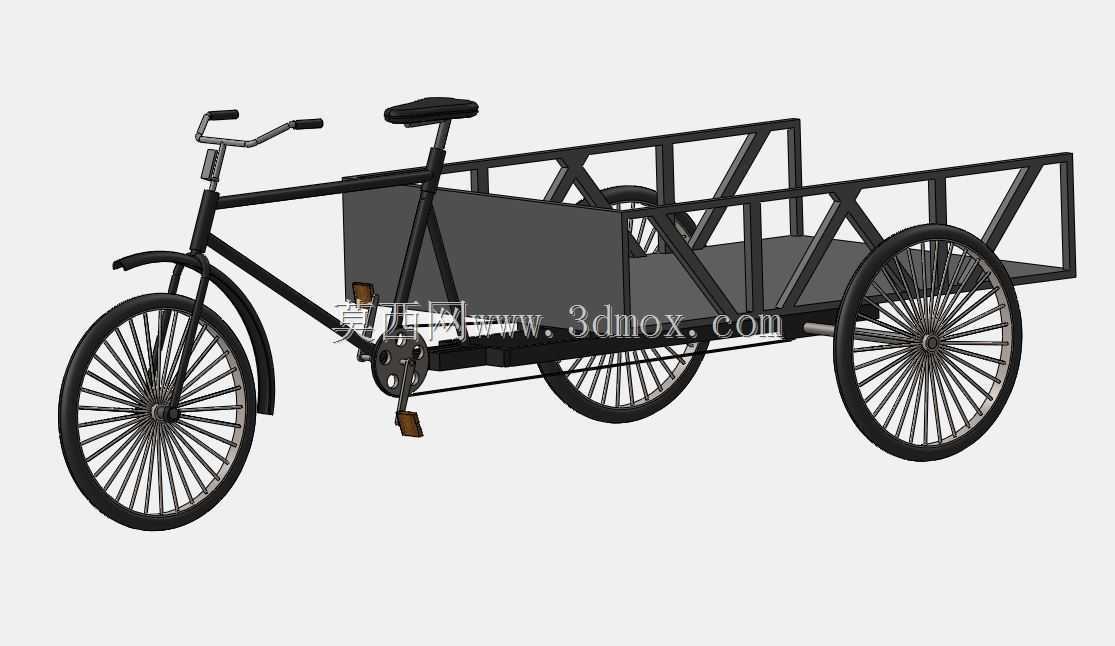

　　这款脚踏载货三轮运输装置，核心适配城乡短途零散货运、社区便民配送、厂区内部小件物料转运等场景，尤其适合狭窄街巷、市场内部等机动车无法顺畅通行的作业环境，无需额外能源供给，依靠人力脚踏即可完成驱动，使用门槛低，维护成本极低。从结构设计逻辑来看，整车采用前单轮转向、后双轮承载的经典布局，前部转向段沿用成熟的自行车转向系统，把横、前叉、前轮组件的安装接口与常规民用自行车通用，可直接采购标准件完成装配，降低生产与后期维护的配件成本。前部骑行区域设置了高度适配多数成年人操作的车座与脚踏曲柄机构，曲柄回转半径经过适配调整，既保证踩踏发力的力矩合理性，又避免曲柄回转时与后部货厢结构发生运动干涉。后部承载段采用桁架式车架结构，

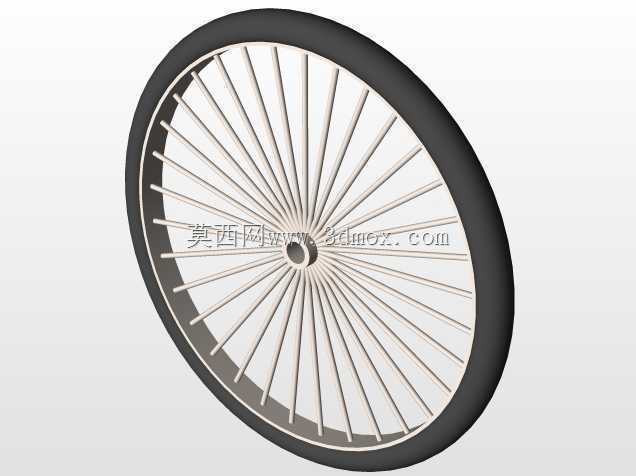

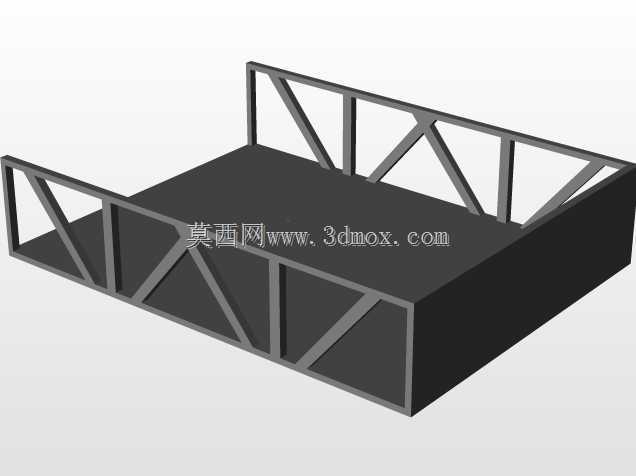

　　主纵梁采用矩形截面管材焊接成型，横向与斜向支撑管材按照三角形稳定结构排布，在严格控制整车自重的前提下，最大化提升货厢框架的抗扭、抗弯载荷能力，避免满载状态下车架出现永久性形变。货厢底板采用平板式设计，周边设置可拆卸的栏板框架，既可以运输规整的箱装、袋装货物，也可根据运输需求拆除侧栏，装载尺寸略大于货厢底板的大件零散物品，使用灵活性更强。后轴采用固定式通轴设计，两侧后轮采用辐条式承重轮组，轮组辐条排布密度高于普通民用自行车，单轮额定承载可满足日常零散货运的载荷需求，双轮布局让整车静止或低速行驶时的稳定性远高于两轮自行车，即使载货状态下临时停靠也无需额外支撑脚即可保持直立，降低操作人员的停靠操作负担。传动系统采用单级链传动结构，

　　牙盘与飞轮的传动比经过适配调校，兼顾平路空载时的骑行速度与满载状态下的爬坡、起步发力需求，不会出现传动比过大导致踩踏费力、或是传动比过小导致骑行效率过低的问题。转向限位结构在设计时预留了足够的转向角度，最小转弯半径可适配多数狭窄街巷的掉头、转向需求，在社区、农贸市场等人员密集、通道狭窄的场景下通行优势明显。整车的安装边界方面，整车长度控制在两米八以内，宽度控制在一米一以内，高度不超过一米二，常规的民用储藏间、楼道口即可完成存放，不需要专用的大型停车场地。车架所有焊接位置均做了焊后打磨处理，管材连接处的焊缝连续均匀，避免应力集中导致的车架断裂风险，所有外露的管材端部都设置了封堵件，避免雨水、杂物进入管材内部造成锈蚀，

　　延长车架的整体使用寿命。在细节设计上，货厢底部与后轴的连接位置设置了缓冲衬垫，可过滤路面颠簸带来的震动，既提升骑行时的操作舒适度，也避免运输易碎物品时因震动造成货损。整车没有设置复杂的电子元器件，所有结构均为纯机械连接，日常维护仅需定期对链条、轮轴转动位置加注润滑脂，检查辐条张紧度即可，不需要专业的维修技能，普通使用者即可完成日常保养作业。不同于机动货运车辆，这款人力三轮运输装置无尾气排放、运行噪音极低，可在居民小区、校园、医院等对噪音与排放有严格要求的场景下使用，不会对周边环境造成干扰。车架的管材选型充分考虑了通用型材的采购便利性，所有管材均为市场常规供应的规格，不需要开模定制特殊截面材料，生产加工时仅需完成管材切割、焊接、表面喷涂即可完成车架制作，生产工艺门槛低，适合小规模加工场景批量制作。
