人力代步车辐条式行走轮结构设计

　　日常短途人力代步场景中，辐条式车轮是应用最广泛的行走承载部件，从传统自行车、人力三轮车到定制化人力通勤载具，这类轮组的结构合理性直接决定了整车的骑行平顺性、承载能力与维护成本。不同于实心轮或者一体轮的结构逻辑，辐条式车轮通过多根细辐条将轮圈与中心花鼓连接，在保证整体结构强度的前提下大幅降低轮组自身重量，同时可以通过调整单根辐条的张紧度修正轮圈的径向跳动与端面偏摆，适配不同路况下的受力需求。

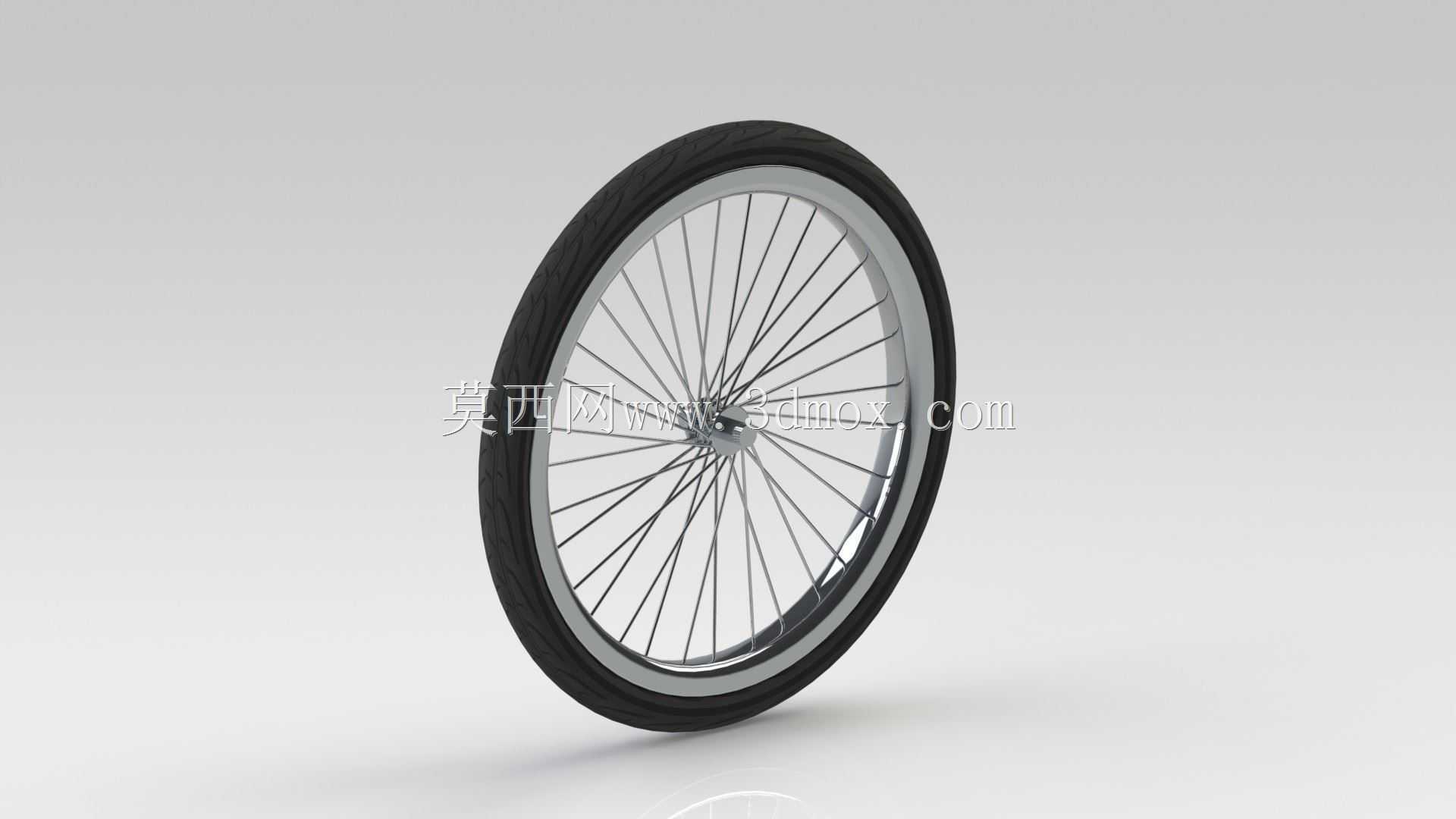

　　从实际使用场景来看，这类人力车轮需要同时承受垂直方向的载荷、行进过程中的侧向冲击力以及制动时的扭转力矩，设计过程中首先要明确轮组的安装边界：中心花鼓的轴径尺寸需要匹配车架前叉或者后平叉的安装开档，常规人力代步车的前轮开档多在100mm左右，后轮因需要搭载飞轮或者制动组件，开档尺寸会相应增加，建模时需要预留足够的轴端固定空间，避免安装时与车架部件发生干涉。轮圈的直径选择直接对应适配的轮胎规格，图中这类轮组适配常见的充气橡胶外胎，轮圈的胎圈座尺寸需要严格匹配轮胎的胎唇结构，保证充气后轮胎与轮圈紧密贴合，不会在转向或者急刹时出现胎圈脱开的风险。

　　结构设计层面，辐条的排布方式采用交叉编法，每根辐条从花鼓的法兰盘孔位引出后，与相邻辐条形成一定的交叉角度，这种编法可以让轮组在承受垂直载荷时，辐条的拉力分布更均匀，同时在传递驱动力或者制动力时，能通过多根辐条的协同受力抵消局部应力集中。花鼓部分的结构需要兼顾轴承安装位与辐条固定位，轴承位的同轴度公差需要控制在合理范围内，否则轮组转动时会出现明显的旷量，加速轴承磨损同时影响骑行手感。轮圈的截面采用带加强筋的薄壁结构，在保证胎圈座强度的同时，尽可能降低轮圈的转动惯量，让起步加速过程更轻便。

　　轮胎部分采用常见的城市通勤胎花纹设计，胎面的浅花纹可以在干燥铺装路面提供足够的抓地力，同时不会产生过大的滚动阻力，胎侧的橡胶厚度经过优化，既能缓冲路面细小颠簸带来的冲击，也能避免日常骑行中被路边尖锐物轻易扎破。设计时需要考虑轮胎充气后的整体外径，这个尺寸直接决定了整车的传动比设定，外径过大会导致起步费力，外径过小则会让同等踏频下的行进速度降低，需要匹配整车的定位做对应调整。

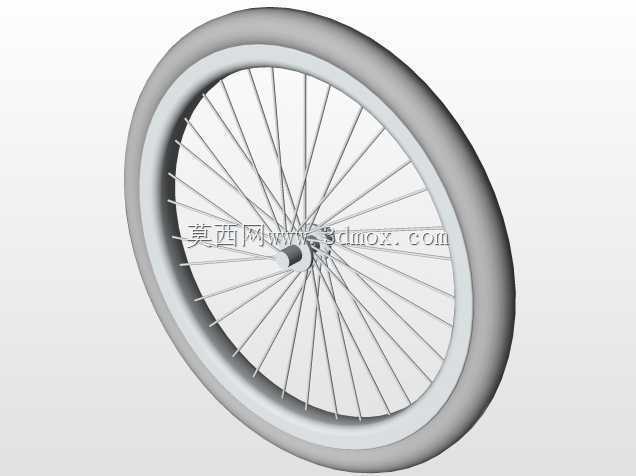

　　实际建模过程中，需要重点关注各个部件的装配关系：辐条与花鼓法兰、辐条与轮圈孔位的连接需要保留真实的装配间隙，方便后续工程图出图时标注公差；轮圈的拼接位置、花鼓的轴肩定位都需要符合实际加工工艺要求，避免出现无法落地生产的结构。这类轮组的设计不需要追求极致的轻量化，而是要在耐用性、维护便捷性与成本之间找到平衡，毕竟日常人力代步场景下，轮组的抗造性比极致的性能参数更重要，比如辐条选用常规的标准规格，后续出现断条情况时可以很方便地找到替换件，轮圈的材质选用常见的铝合金或者高强度钢材，不需要使用特殊的定制材料，降低后续的维护门槛。

　　另外在安装边界的校核上，需要预留轮胎变形的空间，当轮组承受额定载荷时，轮胎会被压缩一定的形变量，此时轮组与车架前叉、泥除等部件的间隙需要保持在安全范围内，避免颠簸时轮胎与车架发生摩擦。制动组件的安装位如果是圈刹结构，需要保证轮圈的刹车边位置与刹车夹器的位置对齐，刹车边的平面度需要满足制动要求，否则刹车时会出现异响或者制动力不均的情况；如果是碟刹结构，则需要在花鼓上预留碟片安装的法兰位，保证碟片安装后与卡钳的位置匹配，不会出现蹭碟的问题。

　　从受力仿真的角度来看，设计时需要模拟三种典型工况：垂直满载工况下，轮圈的最大变形量需要控制在允许范围内，辐条的最大拉力不能超过材料的屈服强度；侧向冲击工况，比如过弯时轮组受到侧向力，此时辐条的拉力差不能过大，避免出现辐条崩断或者轮圈变形的情况；制动工况下，花鼓受到的扭转力矩需要通过辐条平稳传递到轮圈，不会出现局部应力过大导致的花鼓法兰开裂问题。这些细节的考量，都是为了让最终的轮组产品能在实际使用中经受住长期的通勤考验，不需要频繁维护调整，给使用者带来稳定可靠的使用体验。
