铰接式机械连接关节结构设计

　　这类铰接关节在工业设备的活动连接场景中应用十分广泛，从工装夹具的夹紧臂联动结构，到自动化生产线的连杆传动机构，再到小型工程机械的操作手柄铰接部位，都能见到这类结构的身影。它的核心作用是实现两个相邻构件之间的定轴转动连接，同时传递工作过程中的径向与轴向载荷，保证连接部位在反复转动过程中不会出现松脱、卡滞或者过量磨损的问题。

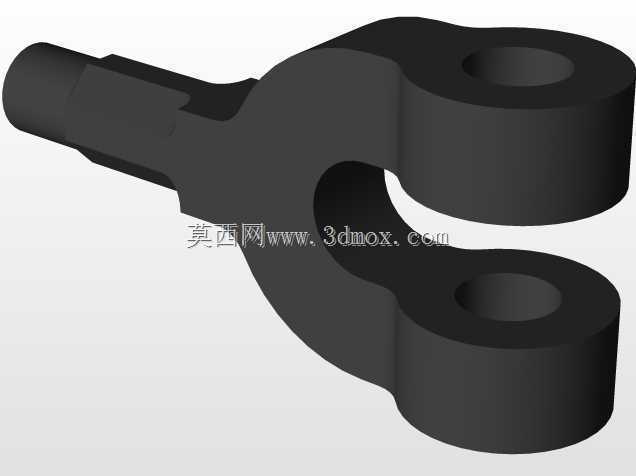

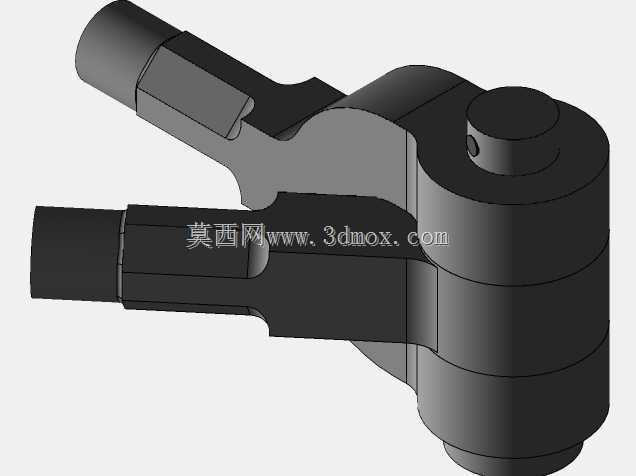

　　从结构设计逻辑来看，这个关节采用了一体式的本体基座搭配双叉耳的连接布局，基座部分的圆柱腔体用来容纳铰接销轴，侧面预留的销钉孔可以装入锁紧销，限制销轴的轴向窜动，避免设备运行过程中销轴脱出引发连接失效。两个伸出的连接臂采用了变截面的设计，靠近基座的位置做了加厚的圆弧过渡，用来分散转动过程中产生的应力集中，避免长期交变载荷下出现根部断裂的问题；连接臂的末端做了等径的圆柱轴段，用来和配套的连杆构件形成套接配合，轴段上加工的扁位结构，是用来安装锁紧螺钉或者定位卡簧的，保证配套构件安装后不会出现相对转动或者轴向滑移。

　　在实际安装适配的维度上，这类关节的安装边界需要重点关注几个参数：首先是基座的整体外径尺寸，它决定了安装时需要预留的转动避让空间，避免关节转动时和周边的机架、管线发生运动干涉；其次是两个连接臂的中心距，这个尺寸直接关联到整套连杆机构的传动比和运动行程，设计选型时需要和整套机构的运动学仿真结果匹配，否则会出现动作行程不足或者过位卡死的问题；再者是铰接销轴的孔径，这个尺寸决定了关节的额定承载能力，孔径越大，能承受的剪切载荷越高，适配的工况负载范围也越广。

　　从功能特性上来说，这个关节的结构设计充分考虑了现场装配的便捷性，所有的配合面都做了倒角引导，安装时不需要额外修配就能顺利装入销轴和配套连接件；本体的结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，适合在安装空间比较紧凑的设备内部使用。转动配合部位的尺寸公差按照间隙配合的要求设计，既不会因为间隙过大导致连接晃动，影响整套机构的传动精度，也不会因为间隙过小导致转动阻力过大，出现动作卡滞的问题。在实际工况使用中，这类关节可以承受一定范围内的偏载，因为基座和连接臂的过渡部位做了加强处理，即使受力方向存在小角度的偏移，也不会出现局部应力过载的问题。

　　很多做连杆机构设计的工程师在选型这类铰接件的时候，经常会忽略连接臂末端轴段的长度尺寸，这个尺寸直接决定了配套连接件的安装厚度，如果轴段长度过短，会导致配套构件无法完全套入，连接强度不足；如果轴段过长，又会导致装配后出现多余的伸出量，占用额外的安装空间，甚至和周边部件发生刮碰。另外，侧面的锁紧销孔位置设计也很关键，这个孔的位置需要避开销轴的主要受力剪切面，否则会削弱销轴的结构强度，降低关节的整体承载能力。

　　在不同的应用场景下，这类关节的材质选择也会有区别，在普通的工装夹具场景下，采用常规的45号钢做调质处理就能满足使用要求，配合面做简单的发黑防锈处理即可；如果是在有腐蚀环境的户外设备上使用，就需要采用不锈钢材质或者做表面镀锌处理，避免长期使用过程中出现锈蚀，导致转动部位卡滞；如果是用在对重量有严格要求的轻量化设备上，也可以采用高强度铝合金加工，在保证强度的前提下降低整体重量。

　　从建模的细节处理来看，这个关节的所有棱边都做了合理的圆角处理，除了降低应力集中的作用之外，也能避免加工和装配过程中锋利的棱边划伤操作人员，同时也能减少热处理过程中出现淬火裂纹的风险。连接臂上的扁位结构和圆柱轴段的衔接处做了退刀槽设计，方便机加工的时候刀具退刀，保证扁位的加工尺寸精度，也能让配套的连接件安装时可以完全贴合到位，不会因为轴根的圆角导致装配不到位。
