工业离心式吹风机结构设计方案

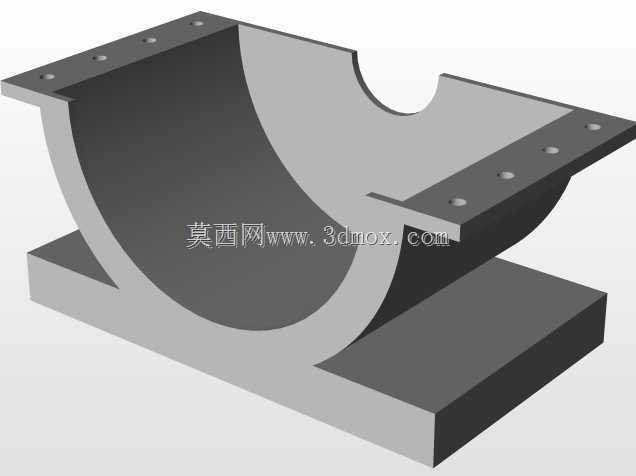

　　这款离心式吹风机的结构设计，首先要匹配工业场景里的局部送风、设备散热、轻量粉尘吹扫这类实际需求，不同于家用手持吹风机的轻量化取向，工业场景下的设备需要兼顾运行稳定性、安装便捷性与长期作业的结构强度，因此在整体构型上采用了卧式安装的底座集成设计，避免额外搭建安装支架带来的装配误差。从功能实现逻辑来看，设备通过叶轮高速旋转产生的离心力将进风口导入的空气增压后，从切向布置的出风口送出，出风口采用上弯式的导流结构，能够减少风阻损耗，让送出的气流方向更贴合多数工业工位的吹扫角度需求，不需要额外加装导流弯头就能直接对准作业区域。设计过程中首先确定的是安装边界尺寸，底座采用两个平行的安装支脚结构，

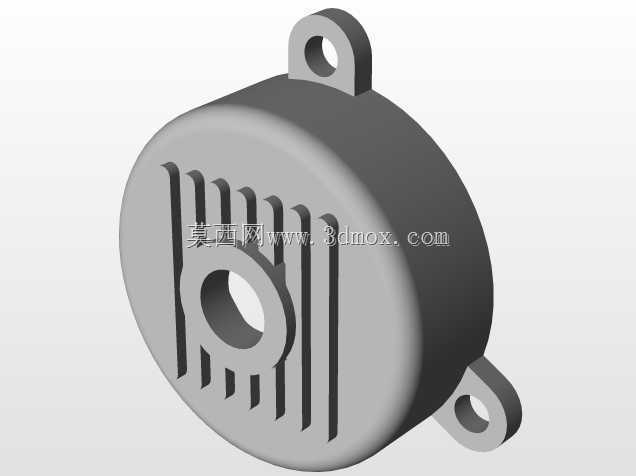

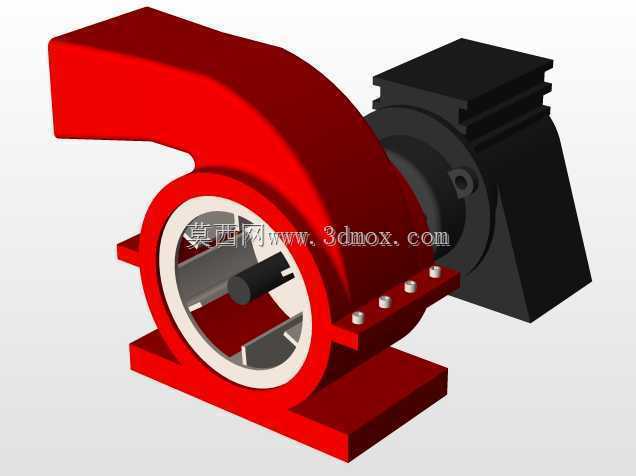

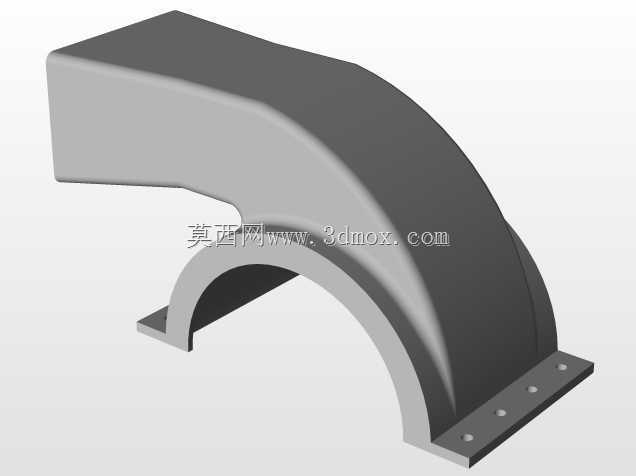

　　支脚上预留的安装孔位间距匹配常规工业设备机架的安装孔距标准，能够直接固定在型材机架、设备顶面或者地面预制的安装基础上，不需要重新打孔适配，降低现场安装的工作量。壳体部分采用分体式拼接结构，红色的涡旋流道壳体与黑色的驱动端安装座通过周向均匀布置的紧固件连接，这种设计一方面是为了方便后期拆解维护叶轮与轴承部件，不需要完全拆除整机的安装固定结构就能完成内部检修，另一方面分体结构在铸造或者钣金加工时的工艺难度更低，能够减少复杂曲面成型带来的加工误差。进风口端采用环形的导流口设计，内圈的导流弧面能够平滑引导轴向进入的气流转向周向流动，减少进气端的紊流噪音，同时进风口的内径尺寸匹配常规的通风管道接驳规格，需要外接进风管路时可以直接通过卡箍连接，

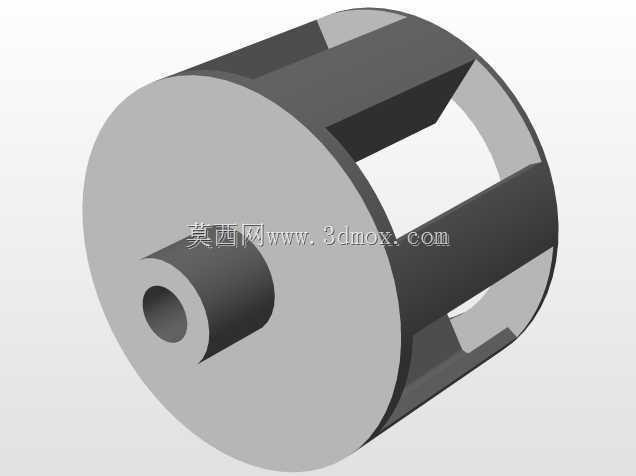

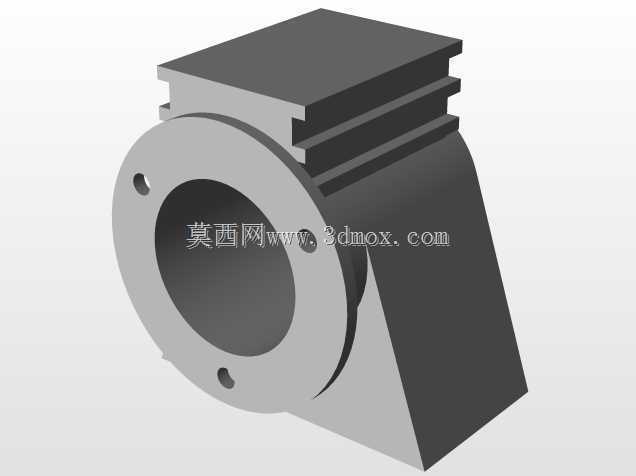

　　不需要额外制作转接头。驱动端的安装座采用了加强筋结构，因为电机运行时会产生持续的振动，安装座的加厚结构与侧面的加强筋能够提升整体刚性，避免长期振动导致的连接螺栓松动或者壳体开裂问题，安装座尾部的散热槽结构能够给内置的驱动电机提供散热通道，避免长时间高负载运行时电机过热停机。叶轮部分的设计采用了前弯式叶片构型，这种叶片结构能够在相同转速下提供更高的风压，适合需要短距离强送风的吹扫场景，叶轮与电机轴的连接采用键槽配合加轴向锁紧的结构，能够传递足够的扭矩，避免高速旋转时叶轮出现打滑或者轴向窜动。在实际选型适配时，需要注意设备的出风口方向与作业区域的相对位置，这款模型的出风口朝向为斜上方45度左右，如果需要其他出风角度，

　　可以在安装时通过调整整机的周向固定角度来实现，不过要注意调整角度后底座的安装支脚依然能够保持水平受力，避免单侧受力过大导致运行时振动加剧。流道壳体的壁厚设计经过了强度校核，能够承受常规工业送风场景下的内部风压，不会出现壳体鼓胀变形的问题，同时壳体表面的圆弧过渡处理能够减少应力集中点，在长期受风压循环载荷的情况下不容易出现疲劳裂纹。设备的整体重心落在两个安装支脚的中心区域，固定后运行时的动平衡余量控制在合理范围内，不需要额外加装减震垫就能满足多数工业场景的运行噪音要求，如果是对振动有严格要求的精密设备旁使用，可以在安装支脚下方加装橡胶减震垫进一步降低振动传递。
