卧式支腿结构储油罐体三维设计

　　在燃油储运、工业油料暂存、厂区中转供油等场景中，卧式储油罐是应用频次极高的承压储运设备，这类罐体的设计合理性直接关系到油料存储的安全性、场地适配性与后期运维便捷度。本次设计的卧式支腿储油罐，整体采用圆柱筒体加两端标准椭圆封头的结构形式，这类结构在承压均匀性上有天然优势，筒壁环向应力分布均衡，能适配常压到低压的储油工况，避免方形罐体转角处应力集中易开裂的问题。

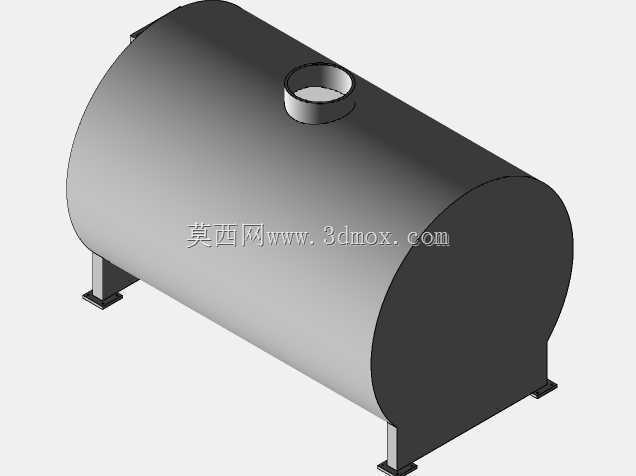

　　从实际安装边界来看，罐体底部设置三组对称分布的鞍式支腿，支腿底部带有方形安装垫板，安装时可直接通过膨胀螺栓与混凝土基础固定，支腿的高度预留了足够的底部操作空间，方便后期做罐体底部防腐检测、排污口接管操作，也能避免罐体直接接触地面造成的锈蚀问题。支腿与筒体的连接位置做了局部加强垫板，分散支撑点的局部应力，避免长期承重后筒体局部凹陷变形。

　　罐体顶部居中位置设置了圆形人孔结构，人孔带加高的接管凸缘，一方面可以作为日常检修时人员进出罐体的通道，方便内部清理、焊缝检测作业，另一方面凸缘结构也能避免顶部积水顺着人孔盖缝隙渗入罐内，人孔法兰的密封面采用突面结构，适配耐油橡胶垫片，能保证储油过程中的密封性能，减少油料挥发泄漏。

　　设计过程中优先考虑了场地适配性，卧式结构相比立式罐体，整体重心更低，抗风载、抗侧翻能力更强，对于厂区内露天放置、或者车间内层高受限的场景适配性更好，不需要做过高的基础承重设计。筒体的长径比控制在2:1左右，这个比例下既可以保证足够的储油容积，也不会因为筒体过长造成运输、吊装过程中的挠度变形问题，常规货运车辆即可完成整体运输，不需要现场分段拼接，减少现场安装的焊缝检测工作量。

　　在功能设计上，这类罐体除了顶部人孔之外，预留的接管位置可以根据实际使用需求配置进油口、出油口、液位计接口、呼吸阀接口、排污口，所有接口的法兰标准统一采用常用的化工部法兰标准，方便后期现场配管时直接采购标准件对接，不需要单独定制非标法兰。筒体壁厚的选取结合了储油介质的密度、存储压力、腐蚀余量综合计算，内壁预留了足够的腐蚀裕量，适配常规柴油、润滑油等工业油料的长期存储，外壁可以根据使用场景做防腐涂层、保温层的后续加装，支腿结构也预留了保温层安装的间隙，不会因为加装保温层影响支腿的承重受力。

　　从建模逻辑来看，整个罐体的建模优先采用参数化草图驱动，先绘制筒体的截面轮廓、封头的标准椭圆曲线，通过旋转、凸台拉伸生成主体结构，支腿部分采用结构钢轮廓草图拉伸生成，安装垫板、人孔凸缘都采用单独的特征建模，方便后期根据实际项目需求调整壁厚、支腿间距、人孔直径等参数，不需要重新绘制整体结构。建模过程中所有的焊缝位置都做了简化处理，保留焊接坡口的示意结构，方便后续导出工程图时直接标注焊接要求，也能为后续的有限元应力分析提供干净的模型基础，避免过多细小特征造成网格划分困难。

　　实际选型使用时，这类卧式储油罐可以根据场地的大小调整筒体长度与直径，支腿的数量也可以根据罐体总长度做增减，当罐体长度超过6米时可以适当增加一组支腿，避免筒体中部长期受载出现下挠变形。安装时需要保证三个支腿的基础面在同一水平面上，避免支腿受力不均造成局部应力过大，罐体整体要做可靠的静电接地设计，顶部人孔位置要设置操作平台，方便日常开启人孔、检查顶部附件的作业。
