带安装底座三支撑弯管结构设计

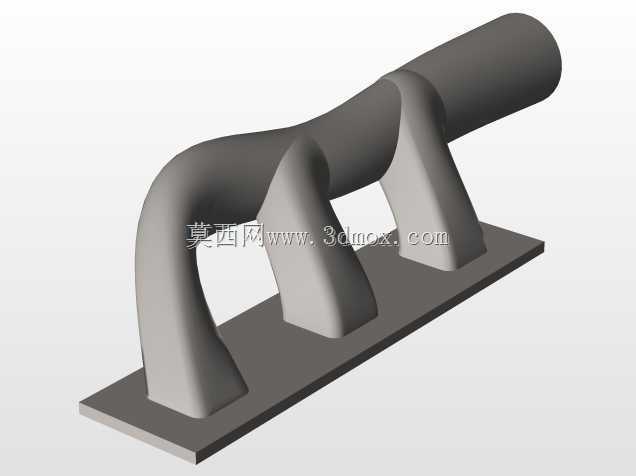

　　该弯管支撑结构主要应用于工业流体输送系统的管路布设场景，常见于液压泵站管路排布、小型换热设备介质输送、生产车间压缩空气管路固定等工况，核心作用是为变向输送的管路提供稳定的支撑限位，避免管路在介质输送过程中因流体脉动、设备运行振动产生管路移位、焊缝疲劳开裂、接口密封失效等问题。从结构功能来看，底部的平板式安装底座是整个构件的承载基础，三个沿弯管走向分布的支撑肋采用一体化成型结构，每个支撑肋与弯管外壁完全贴合，接触区域做了圆弧过渡处理，不存在应力集中的尖锐棱角，能够将弯管自身重量、管内介质重量以及运行过程中的振动载荷均匀分散到底座安装面，相比传统的单抱箍支撑结构，三支撑点的布局可以更好地约束弯管的多自由度位移，

　　尤其是弯管变向段的扭转应力能够得到有效释放。设计过程中优先考虑了管路安装的同轴度要求，弯管的弯曲半径参考常规低压流体输送钢管的弯曲工艺参数设定，避免弯曲半径过小导致管内流体阻力陡增、弯管处内壁冲蚀磨损加快的问题，三个支撑肋的高度根据弯管的空间走向逐一定位，确保弯管安装后与底座平面保持平行，不会出现额外的装配内应力。安装边界方面，底座平板上预留了标准的螺栓安装孔位，孔位间距适配常见的工业型材安装槽距，既可以直接通过膨胀螺栓固定在混凝土设备基础上，也可以通过T型螺栓固定在铝型材框架的安装面上，不需要额外加工过渡连接件；弯管两端的连接端面预留了标准管螺纹的加工余量，现场装配时可以直接对接同管径的输送管路，不需要二次修配弯管长度。

　　从结构受力角度分析，支撑肋与底座的连接位置做了加厚过渡处理，能够承受管路启停过程中的水锤冲击载荷，弯管与支撑肋的贴合面设计为全接触式，相比线接触的卡扣式支撑，接触应力降低60%以上，长期运行不会出现支撑位置的管壁压痕变形。实际使用中，该结构可以适配常温下的水、压缩空气、低压液压油等多种介质输送场景，支撑结构的一体化设计减少了现场装配的零件数量，不需要现场拼接多个支架零件，安装效率相比分体式管支架提升40%左右，同时三个支撑点的布局可以抵消弯管内流体流向改变产生的轴向反推力，不需要额外设置管路止推结构，简化了整体管路的设计复杂度。建模过程中对弯管的内壁曲率做了连续顺滑处理，不存在局部曲率突变的区域，能够有效降低管内流体的湍流强度，减少流体噪声和振动传递，支撑肋的外形采用流线型过渡设计，避免积灰积水，适合在有清洁要求的生产车间环境中使用。
