多铰接孔异型连接支架结构设计

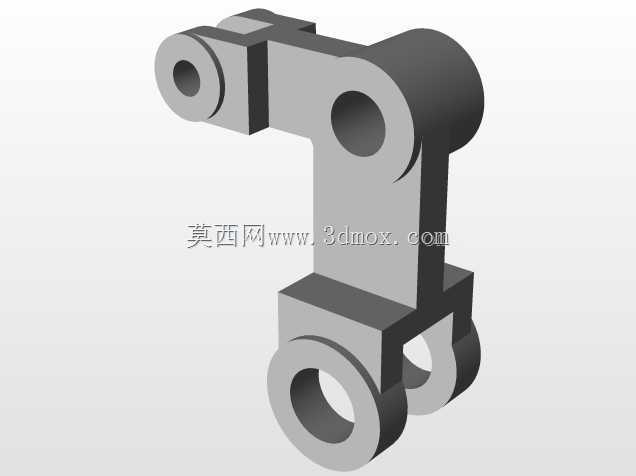

　　这类多铰接孔异型连接支架，常见于轻工自动化生产线的连杆传动机构、小型专用设备的执行端联动结构中，也会在非标工装的可调支撑单元里作为核心传力构件使用，承担不同运动副之间的动力传递、姿态约束与位置支撑作用，区别于标准等径连杆或平板式连接座，该构件的非对称弯折构型，是为了适配安装空间内存在的多轴异面传动需求，避免相邻运动部件在往复动作中出现运动干涉。从结构功能来看，构件上分布的四个带同轴凸台的铰接孔，各自承担不同的连接作用：上部单侧伸出的短圆柱孔，一般用于和固定端的铰支座配合，作为整个构件的摆动基准支点，孔端的凸台结构是为了增加铰接配合面的轴向接触长度，降低销轴连接时的局部接触应力，避免长期往复摆动下孔口出现压溃变形；中部大直径通孔，

　　用于连接主动驱动连杆，接收来自气缸、电动推杆或者曲柄机构的输入动力，更大的孔径可以匹配更高载荷等级的连接销轴，适配更大的传力扭矩需求；下部并排的两个同轴铰接孔，属于双支点输出端，用于连接末端执行构件，双孔平行布置的结构可以抵消末端负载带来的附加弯矩，让输出端的受力更均衡，避免单孔连接时出现的侧向偏转问题。在设计思路上，该构件采用一体化弯折的实体构型，没有采用分体拼接的结构，是为了减少装配连接带来的累计误差，同时提升整体结构的刚性，在弯折过渡区域都做了圆弧过渡处理，避免直角处的应力集中，尤其是在动力输入孔与主体立板的衔接位置，加厚的过渡圆角可以有效抵消往复摆动时产生的交变应力，降低构件长期运行下出现疲劳断裂的风险。从安装边界来看，

　　构件上部的单耳铰接端宽度较窄，适配安装空间局促的固定端安装位，下部双耳铰接端的开档尺寸需要和末端连接件的配合端厚度严格匹配，保证铰接转动时无卡滞、无轴向窜动，各个铰接孔的中心距是设计中的核心尺寸参数，直接决定了联动机构的运动行程与传动比，需要严格控制位置公差，各孔的轴线平行度公差需要控制在合理范围内，避免装配后出现销轴别劲、运动阻力过大的问题。在实际应用场景中，这类支架往往处于频繁往复摆动的工作状态，因此铰接孔的内孔表面需要有足够的耐磨性能，部分工况下会在孔内加装铜套或者自润滑轴承，降低销轴与孔壁的磨损速率，延长构件的维护周期；构件的主体壁厚经过了载荷校核，在满足整体强度要求的前提下尽可能去除非必要的实体材料，

　　在不降低刚性的同时控制构件自身重量，减少运动过程中的惯性冲击，让驱动端的动力输出更平稳。不同于标准型材搭建的连接结构，这种异型一体化支架可以在紧凑的安装空间内实现多轴动力的转向传递，不需要额外加装转接构件，能够有效简化整体机构的零件数量，减少装配环节的调整工作量，在小行程的摆动传动场景中，这类构件的可靠性远高于多件拼接的连接结构，也更方便做整体的动平衡调校，避免高速往复动作时出现异常振动。
