五叶轴流管道叶轮结构三维设计

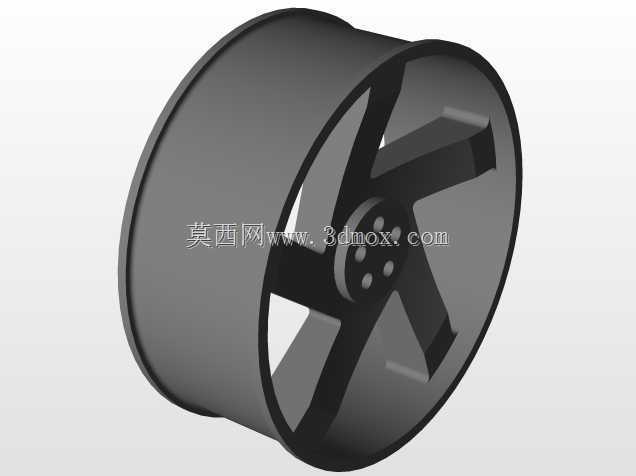

　　这款五叶轴流式叶轮主要适配圆形管道内的流体输送场景，常见于工业通风管路、小型设备散热风道、低压送风系统的核心做功部件，工作时通过叶片旋转推动轴向气流运动，相比离心式叶轮结构，在相同通径下能提供更大的通风量，风阻更低，适合长距离管道的低压送风工况。从结构设计来看，叶轮整体采用筒状轮缘搭配等距分布的五片直板型叶片，轮缘与中心轮毂通过叶片刚性连接，中心轮毂设置六个均匀分布的安装孔，用于和驱动电机的输出轴端法兰对接，安装时可通过螺栓直接锁紧，无需额外的转接结构，装配公差控制在常规机械配合范围内，能适配多数标准规格的驱动轴连接尺寸。设计过程中优先考虑了叶片的受力均匀性，五片叶片沿轮毂周向72度等角分布，旋转时的动平衡余量更小，

　　高速运转时的振动幅度更低，能有效降低运行时的噪音与轴承负载。叶片采用等厚直板结构，加工工艺性更好，不管是注塑成型还是钣金冲压、金属铣削都能快速实现量产，不需要复杂的曲面加工工序，适合批量生产的低成本需求。轮缘的圆筒结构一方面可以约束叶片边缘的气流泄露，减少叶顶间隙带来的效率损失，另一方面也能提升叶轮整体的结构刚性，避免叶片在高速旋转时出现形变抖动，同时轮缘的外圆尺寸和配套管道的内径保留合理的装配间隙，既不会出现运转剐蹭，也能控制间隙漏风在合理范围内。从安装边界来看，叶轮的轴向宽度适配常规管道风机的安装腔体尺寸，装入风道后不需要额外调整轴向位置，轮毂的中心高度和电机输出轴的中心高完全匹配，安装时只需对准安装孔锁紧即可完成装配，

　　不需要复杂的对中调试。在实际使用场景中，这类叶轮可用于厂房通风管道的增压送风、电子设备机柜的内部散热风道、小型除尘设备的吸气端动力部件，也可适配部分低压气力输送系统的气源端，输送洁净空气或无腐蚀性的气体介质。设计时没有采用复杂的扭曲翼型叶片，是因为针对低压送风场景，直板叶片的效率已经能满足使用需求，同时大幅降低了加工难度与制造成本，后期维护时如果出现叶片损坏，更换成本也更低。轮毂上的安装孔采用通孔设计，螺栓穿过叶轮直接锁入电机轴端的法兰螺纹孔，连接可靠性更高，能承受长期正反转切换的负载冲击，不会出现叶轮松脱的问题。叶片与轮缘、轮毂的连接位置做了圆弧过渡处理，减少应力集中，提升结构的抗疲劳强度，即使长期在额定转速下连续运转，

　　连接位置也不容易出现开裂问题。整体结构没有多余的冗余设计，所有结构特征都服务于功能需求，没有为了外观增加不必要的曲面或装饰结构，完全从工程实用角度出发完成结构设计，兼顾了性能、加工成本、装配便利性与运行可靠性，适合多数低压轴向送风的通用场景使用。
