带开槽轴孔长槽调节式机械摆臂结构

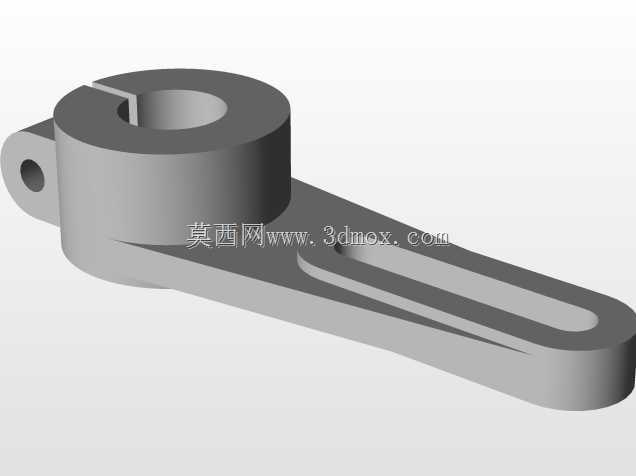

　　该构件属于机械传动系统中的摆动执行连接件，常见于轻工自动化输送线、包装设备的间歇摆料机构、纺织机械的张力调节摆架以及小型专用机床的进给摆杆机构中，承担动力传递、行程调节、摆动导向的核心作用。从结构设计来看，主体采用一体化铸造成型后经机加工保证配合精度，一端为带轴向开槽的圆柱轴套结构，轴套内孔为核心安装配合面，开槽结构配合轴端的锁紧件可实现轴套与安装转轴的无间隙抱紧，避免传动过程中出现回转间隙导致的定位误差，轴套外圆柱面做了倒角过渡处理，减少装配时的磕碰划伤，同时降低应力集中风险。轴套侧部延伸出的小型铰接耳座带有同轴通孔，可用于安装复位拉簧、限位顶杆或者辅助联动杆件，拓展构件的功能适配性，耳座孔与轴套内孔的中心距经过严格公差控制，

　　保证联动时的运动轨迹符合设计预期。构件主体向另一侧延伸出扁平状长臂结构，臂身开设的长圆形通槽是核心调节结构，该槽可配合销轴、螺栓组件实现末端执行件的安装位置调节，调整范围覆盖长槽的有效行程，能够适配不同行程需求的传动场景，无需重新加工连接孔位即可完成机构行程的微调，大幅降低设备调试阶段的改造成本。长臂的截面采用渐变式设计，靠近轴套的根部厚度更大，向末端逐步过渡到等厚结构，这种变截面设计既保证了根部承受交变弯矩时的结构强度，避免长期摆动出现根部断裂失效，又尽可能控制了构件整体重量，减少摆动过程中的转动惯量，降低驱动端的动力负载。从安装边界来看，轴套内孔的配合公差推荐选用H7/k6的过渡配合，既保证装配后的同轴度，又便于拆装维护；

　　轴套的轴向长度需要匹配安装转轴的配合段长度，开槽的宽度需适配锁紧卡箍或者锁紧螺钉的安装空间，避免锁紧时出现干涉；长臂部分的外轮廓做了圆角处理，所有棱边均倒钝，既避免装配调试时划伤操作人员，也减少应力集中点提升构件的疲劳寿命。在实际应用场景中，该摆臂通常与驱动凸轮、连杆或者回转气缸配合使用，当驱动端输出回转往复运动时，轴套沿安装转轴做定轴摆动，长臂末端通过长槽连接的执行件即可按照预设轨迹完成往复摆动动作，比如在包装设备中可驱动料斗完成间歇式接料、倒料动作，在输送线中可驱动挡料块完成工件的分料、挡停动作，在纺织设备中可驱动导纱杆完成纱线的张力调节动作。设计过程中需要重点校核轴套根部的抗弯强度，

　　根据实际负载大小调整长臂的截面厚度以及长槽的边缘距离，避免长槽端部出现应力集中导致的臂身开裂；同时需要控制轴套内孔与长臂安装面的垂直度公差，保证摆动过程中执行件的运动平面不出现偏移，减少额外的侧向负载。该构件的材质通常选用45号钢经调质处理，表面做发黑防锈处理，对于有轻量化需求的高速摆动场景，也可选用铝合金材质经硬质阳极氧化处理，在保证结构强度的前提下降低自身重量，提升摆动响应速度。装配时需要注意轴套开槽的朝向，通常将开槽方向布置在受拉应力的一侧，保证锁紧后抱紧力能够均匀分布在轴孔接触面上，避免单侧受力导致的轴孔偏磨；长槽内的连接紧固件需要加装防松垫圈，避免长期往复摆动导致紧固件松动，影响机构的运行稳定性。
