铰接式双耳连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432976
  • 铰接式双耳连接支座结构设计

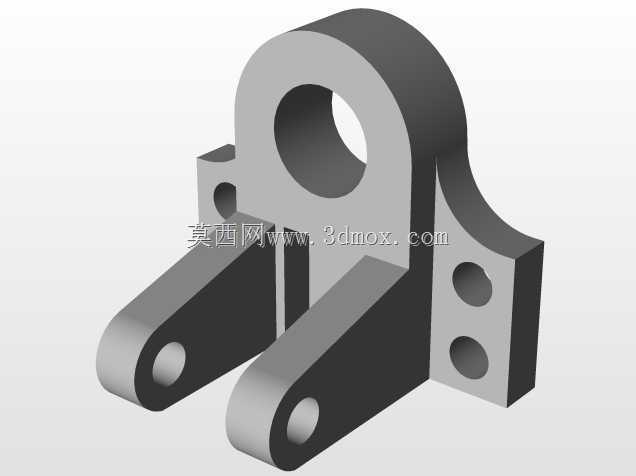

  这类铰接式双耳连接支座,常见于中小型工程机械的执行机构末端、自动化生产线的摆臂连接点位,以及轻工设备的连杆传动系统中,核心作用是在两个存在相对摆动需求的构件之间,提供稳定的铰接支撑,同时传递径向载荷与小幅轴向载荷,避免连接部位出现应力集中导致的结构失效。从结构形态来看,主体上部为带大直径通孔的环形支撑段,这个通孔是铰接主销轴的安装位,孔壁的厚度经过载荷校核,能够承受销轴传递的交变径向力,环形段外侧做了圆弧过渡处理,既可以减少铸造或机加工过程中的应力残留,也能避免装配时与相邻构件发生运动干涉。下部延伸出两个对称的带孔支耳,支耳上的同轴小孔用于安装限位销或者辅助铰接轴,两个支耳的间距经过严格控制,既保证与对接构件的安装间隙在合理范围,

  又不会因为间距过大导致支耳受载时出现外张变形。右侧延伸的立式安装板上设置了两个同轴的安装孔,这两个孔是整个支座与设备基体连接的固定点位,孔位的中心距与安装板的平面度公差,直接决定了支座安装后的位置精度,安装板与上部环形主体之间设置了三角形的加强筋结构,筋板的厚度根据额定载荷下的挠度计算确定,能够有效抵消支座受载时产生的倾覆力矩,避免固定孔位出现疲劳开裂。设计这类支座的时候,首先要明确对接构件的摆动角度范围,上部主铰接孔的中心高度需要匹配整个连杆机构的运动行程,避免摆臂转动到极限位置时与支座本体发生碰撞;其次要核算所有连接孔的销轴剪切强度,以及支耳根部的弯曲强度,对于承受交变载荷的使用场景,支耳与主体连接的位置要做圆角过渡,

  不能出现直角锐边,防止应力集中引发的疲劳断裂。安装边界方面,右侧安装板的两个固定孔中心距要适配设备基体上的预装螺柱间距,安装板的背面需要做铣平处理,保证与基体安装面的贴合度不低于85%,避免安装后出现支座倾斜导致铰接轴卡滞;两个下支耳的内侧面间距要比对接连杆的厚度大0.2到0.5毫米,既保证连杆摆动时无卡滞,又不会因为间隙过大产生额外的冲击载荷;上部主铰接孔的孔径公差一般取H7,与销轴采用间隙配合,保证铰接转动的灵活性,同时配合面的粗糙度要控制在Ra1.6以内,减少长期摆动带来的磨损。在实际应用场景中,这类支座如果用在包装设备的摆臂驱动机构上,主要承受的是周期性的小幅摆动力,载荷波动相对平缓,支耳的厚度可以适当取小值;

  如果用在小型工程机械的拉杆连接位置,因为会承受较大的冲击载荷,除了增加支耳和加强筋的厚度之外,还需要在铰接孔内镶嵌耐磨衬套,延长支座的使用寿命。整个结构的外形没有多余的冗余设计,所有的结构特征都服务于载荷传递与安装需求,主体的壁厚保持均匀,既适合采用铸造工艺做毛坯生产,也可以直接用型材铣削加工,适配不同的生产批量需求。在建模过程中,需要重点保证各个孔位的同轴度、安装面的平面度,以及各个配合面的尺寸公差,尤其是两个下支耳的小孔与上部主铰接孔的平行度,会直接影响铰接机构的运动顺畅度,如果平行度超差,会导致销轴安装后出现别劲的情况,加速销轴和孔壁的磨损,严重时甚至会导致机构卡滞无法正常运行。另外,支座的整体重量也经过优化,在保证结构强度满足额定载荷要求的前提下,尽可能去除非受力区域的多余材料,降低整个传动机构的运动惯量,对于需要高速往复摆动的应用场景,更低的运动惯量能够减少驱动端的负载冲击,提升设备运行的稳定性。
