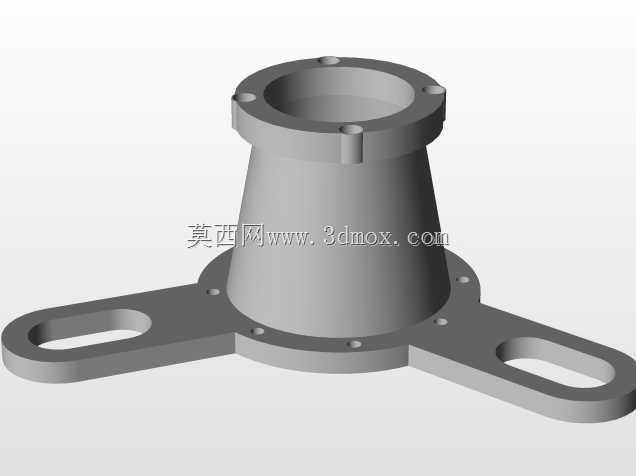

带双耳安装座锥面过渡法兰连接座

　　该零件属于管路系统与设备机架之间的转接承载构件，核心作用是实现不同通径管路的对接过渡，同时通过两侧的安装耳片完成与设备基体的刚性固定，常见于中小型流体输送设备、气动控制单元、小型液压站的管路布局中，也可作为通风管路、轻质物料输送管道的端部固定转接件使用。从结构设计逻辑来看，上部采用带均布凸台定位的法兰接口，凸台沿上端法兰端面周向均匀布置，数量为四个，对应配套法兰的安装缺口，可在螺栓锁紧前实现周向定位，避免对接过程中两法兰发生相对转动，降低安装对位的操作难度，上端法兰的内孔为直通式结构，内壁做了小倒角处理，可减少流体流经接口时的局部阻力，避免介质在接口处形成涡流造成压损。中部采用锥面过渡结构，而非直筒式设计，

　　一方面是为了匹配上下端不同的通径尺寸，实现通径的平缓渐变，减少介质流经变径段时的流态突变，降低紊流带来的振动与噪音；另一方面锥面结构相比等径直筒拥有更好的结构刚度，在同等壁厚条件下，锥段的抗径向变形能力更强，可承受更高的管路内压，同时锥段外壁与下端安装盘的衔接处做了大圆角过渡，可有效降低应力集中系数，避免设备运行过程中管路振动在衔接位置产生疲劳裂纹。下部的安装盘与两侧的安装耳片为一体化结构，安装盘上沿周向布置了多个小尺寸安装孔，可根据实际安装需求选择对应孔位完成与锥段下方构件的连接，两侧耳片采用长圆孔设计，而非圆孔，长圆孔的长度方向沿耳片向外延伸，可补偿安装基体上的孔位加工误差，允许安装时在一定范围内调整固定位置，

　　降低对安装基体加工精度的要求，耳片的厚度与安装盘厚度保持一致，边缘做了倒钝处理，避免安装操作时划伤操作人员，同时耳片与安装盘的衔接位置设置了加强筋结构？不对，从模型来看耳片与安装盘是平滑过渡的，整体厚度一致，通过大圆角衔接来提升连接强度，避免耳片受载时在根部发生断裂。从安装边界来看，该零件的安装基准面为下端安装盘的底面与两侧耳片的底面，两个面处于同一平面，保证安装后与基体表面完全贴合，不会出现倾斜导致的密封失效问题；上端法兰的端面为管路对接的密封基准面，表面粗糙度要求较高，需保证与配套法兰密封面的贴合度，若用于压力管路场景，可在两端面之间加装密封垫片实现静密封。设计过程中需要重点控制几个形位公差：

　　上端法兰内孔与下端安装盘内孔的同轴度，避免通径错位造成流道不畅；两侧耳片长圆孔的对称度，保证安装时受力均匀，不会出现单侧受力过大的情况；上下安装端面的平面度，避免密封面存在间隙导致介质泄漏。另外，该零件的整体壁厚设计遵循等强度原则，锥段的壁厚从上端到下端逐渐小幅增加，匹配下部承载更大的受力特点，上端法兰的凸台高度略高于法兰端面，可在对接时嵌入配套法兰的凹槽内，承受一定的径向剪切力，减少连接螺栓的横向受载，提升连接结构的可靠性。在实际选型应用中，需要根据管路的工作压力、介质特性匹配对应的材质，若用于普通气动回路可采用铝合金材质降低整体重量，若用于液压或腐蚀性介质场景则需选用不锈钢或碳钢做表面防腐处理，两侧耳片的长圆孔尺寸可根据常用的安装螺栓规格做适配，保证螺栓可顺利穿入并留有足够的调整余量。
