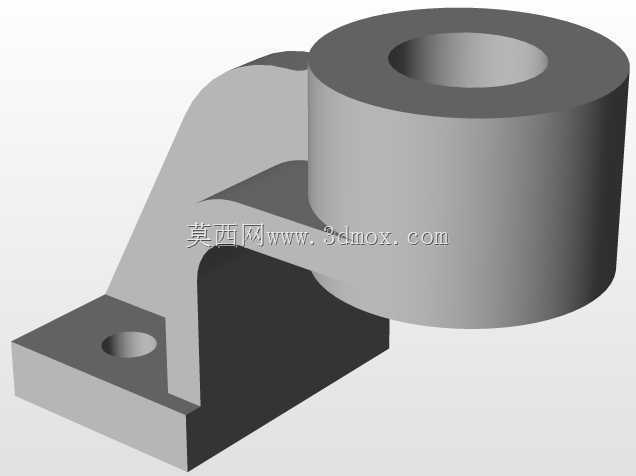

弯臂式带座轴套支撑固定结构件

　　在轻工输送线、小型自动化专机的从动辊端定位场景里，这类弯臂式带座轴套支撑件的使用频率极高，它不需要复杂的安装基面，仅靠底座的单螺栓孔就能完成在型材机架、设备侧板上的固定，相比直连式轴座，它的弯臂结构可以避让设备内部的走线槽、传动带排布空间，在紧凑的设备腔体内留出足够的装配余量。从结构功能上看，上部的空心圆柱段是核心的轴套配合位，内孔需要与穿过的光轴、辊轴保持间隙配合，内壁的粗糙度要控制在合理区间，既要保证轴件转动时的顺滑度，又要避免间隙过大导致的轴端跳动，圆柱段的壁厚经过受力核算，能够承受径向的载荷冲击，不会因为长期受载出现开裂变形。下部的安装底座做了加厚处理，底座上的沉头孔可以让内六角螺栓完全沉入，不会突出底座平面影响安装贴合度，

　　底座与安装面的接触平面做了铣平处理，保证安装后不会出现倾斜偏移。连接圆柱段与底座的弯臂部分采用了渐变圆弧过渡，没有直角应力集中结构，在承受轴端传递的径向载荷时，应力可以顺着圆弧面均匀分散到整个支座本体，不会在转角位置出现应力断裂的问题，弯臂的倾斜角度是根据实际设备的轴系安装高度差设计的，刚好能让上部轴套的中心高度匹配对应辊轴的安装高度，不需要额外加装调整垫片。从安装边界来看，底座的平面尺寸适配常用的40系列铝型材安装槽位，单螺栓固定的方式也方便后期调整轴的张紧位置，只需要松开螺栓就能沿着安装长槽微调支座位置，调整传动带或者输送辊的张紧度，不需要完全拆卸整个支座。上部轴套的外圆直径与常见的轴承座安装孔径兼容，

　　如果后期需要升级为滚动轴承支撑，只需要在轴套内孔压入对应尺寸的微型轴承就能完成改造，不需要更换整个支撑结构。在实际设计建模过程中，这类零件的建模逻辑优先从安装基面开始，先确定底座的安装孔位置与平面尺寸，再根据轴系的中心高度确定上部圆柱段的中心坐标，最后通过放样或者多段拉伸做出弯臂的连接结构，过渡位置全部添加圆角特征，避免后续加工时出现应力集中点，同时也能减少CNC加工时的刀具磨损。这类支撑件常被用在小型皮带输送机的从动端、标签收放料辊的支撑位、小型检测设备的导向轴固定端，它的结构紧凑，占用安装空间小，相比分体式的支架加轴套组合，一体式的结构减少了装配累积误差，安装时不需要反复调整支架与轴套的同轴度，只要把底座固定在安装面上，

　　上部轴套的位置精度就能满足使用要求。在受力表现上，这类结构能够承受中等强度的径向载荷，对于载荷不大的从动轴、导向轴支撑场景完全适用，不需要额外增加加强筋结构，弯臂本身的截面厚度已经足够覆盖常规工况的载荷需求，整体重量也更轻便，不会给设备机架带来额外的负重。
