立式轴系支撑固定轴承座结构设计

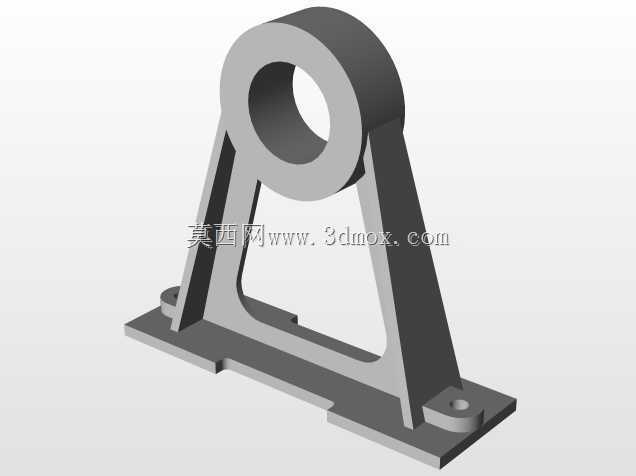

　　这类立式支撑轴承座多用于轻工输送线、小型传动设备的轴系端部固定场景，在带式输送机从动辊端、小型搅拌设备的传动轴支撑位、非标自动化线的过渡转轴安装位都能见到同结构的应用，核心作用是为旋转轴提供稳定的径向支撑，同时承担轴系运行中产生的部分轴向载荷，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题。从结构设计逻辑来看，上部的环形筒体是核心功能区，内孔用于装配标准滚动轴承，筒体外壁做了等厚加厚处理，既保证轴承压装时的结构刚度，避免压装过程中筒体出现形变导致轴承外圈配合公差超差，也能在轴承运行发热时预留足够的热变形余量，不会因热胀导致轴承外圈抱死。两侧的支撑筋板采用了变截面斜向布置，从筒体下部一直延伸到底座安装面，筋板与筒体、

　　底座的连接处都做了圆角过渡，避免应力集中，这种斜撑结构相比直筋能在同等耗材重量下获得更高的抗弯刚度，可抵消轴系运转时传递到支撑座的倾覆力矩，尤其是在轴端带轮、链轮传动产生单侧拉力的工况下，斜筋结构能有效降低支撑座的形变量，保证轴系的同轴度要求。底部的安装底座采用了带定位凸台的平板结构，两侧伸出的安装耳上加工有沉头安装孔，安装时可先通过底座底面的定位凸台与设备机架的定位槽卡合完成初定位，再穿入螺栓完成紧固，沉头孔设计可避免螺栓头突出底座平面，保证安装面贴合紧密，不会因螺栓干涉导致安装面出现间隙，影响支撑稳定性。底座中间区域做了镂空减重设计，在不降低底座整体抗弯强度的前提下，减少了铸件的材料消耗，

　　同时也能避免铸件冷却过程中因壁厚不均产生的缩孔、砂眼等铸造缺陷。从安装边界来看，上部轴承孔的轴线到底座安装面的垂直高度是核心安装尺寸，设计时需要匹配轴系的中心高要求，保证传动轴与配套驱动部件的轴线处于同一水平面，避免出现附加弯矩加剧轴承磨损；两个安装孔的中心距需要匹配机架上的安装螺孔间距，安装孔的孔径比配套螺栓大1到2毫米，预留一定的安装调整余量，方便现场安装时微调支撑座位置，补偿机架加工的位置误差。筒体的内孔公差按照基孔制过渡配合设计，适配常用的深沟球轴承外圈装配要求，筒体端部预留有轴承挡圈的安装槽位，可装入孔用弹性挡圈限制轴承外圈的轴向位移，配合轴上的轴肩固定，实现轴承的双向轴向定位。

　　这类支撑座通常采用灰铸铁材料铸造后经机加工成型，灰铸铁的减震性能较好，能有效吸收轴系运转产生的振动，降低设备运行的噪音，同时材料的铸造流动性好，适合成型这类带复杂筋板的结构，机加工时切削性能优异，能保证安装面、轴承孔的尺寸精度与形位公差要求。在实际选型应用时，需要根据所支撑轴的直径匹配对应轴承孔尺寸的支撑座，同时核算轴系传递的扭矩、径向载荷大小，确认筋板与底座的刚度是否满足工况要求，对于有冲击载荷的应用场景，还可将材料替换为铸钢，提升结构的抗冲击性能。设计建模过程中，需要重点保证轴承孔的圆柱度、轴承孔轴线与底座安装面的平行度、两个安装耳的安装面与底座底面的平面度这些关键形位公差，这些参数直接影响后续轴承装配后的运行精度，若平行度超差，会导致轴承内外圈出现偏角，大幅缩短轴承的使用寿命，严重时还会出现轴系卡滞的问题。筋板的厚度设计需要匹配筒体的壁厚，通常筋板厚度取筒体壁厚的0.8到1倍，避免壁厚差过大导致铸造时出现冷却不均的问题，所有棱边处都需要做倒角或圆角处理，既可以去除加工毛刺，避免安装时划伤操作人员，也能进一步降低应力集中系数，提升结构的疲劳强度。
