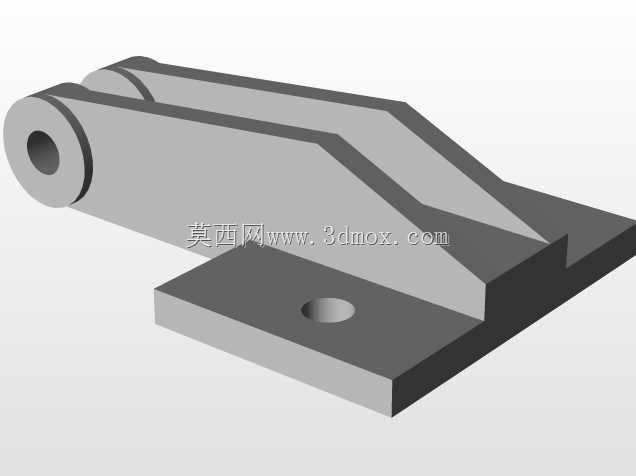

带安装底座的双铰接耳板支撑结构件

　　这类带安装底座的双铰接耳板支撑结构，在各类需要实现铰接转动连接的工装、输送线辅助支撑、小型设备开合机构中应用十分广泛，核心作用是作为固定端与活动构件之间的铰接承载基座，既承担静态支撑载荷，也能适配活动端绕铰接轴的小角度摆动需求，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，底部的方形安装板是整个构件的承载基础，板上预留的沉头安装孔可适配内六角螺栓完成与安装基面的锁紧固定，沉孔设计能够保证螺栓头完全沉入板面以下，不会突出安装面干涉其他构件的运动轨迹，安装板的厚度经过载荷校核，能够在承受垂直方向压载、铰接端侧向弯矩时不会出现明显的翘曲变形。上部的双平行耳板是实现铰接功能的核心部分，两个耳板同轴设置的通孔用于穿装铰接销轴，

　　双板平行的结构相比单耳板铰接形式，拥有更好的抗侧向倾覆能力，销轴受力状态更均衡，能有效降低销轴受弯变形的风险，耳板与底部安装板之间采用了渐变过渡的斜向加强筋结构，没有采用直角直连的形式，一方面是为了优化应力传递路径，让铰接端承受的载荷能够顺着斜筋均匀分散到整个安装底板上，避免直角连接处的应力集中导致长期受载后出现开裂，另一方面斜向的筋板布局也能在控制整体重量的前提下，提升构件的抗扭、抗弯刚度，减少材料冗余。在实际安装适配过程中，需要注意铰接孔的同轴度公差控制，两个耳板的孔位同轴度偏差需要控制在合理范围内，否则穿装销轴时会出现卡滞，长期运行还会导致销轴偏磨、耳板孔位失圆的问题；安装底板的平面度也有相应要求，若安装基面不平整，

　　锁紧螺栓后会导致底板变形，连带耳板孔位出现错位，影响铰接转动的顺畅度。从使用场景来看，这类结构件常被用在小型翻盖设备的铰链支撑座、输送线侧挡的可调支撑、工装夹具的压紧臂铰接基座、小型气动元件的尾部安装座等位置，不同载荷场景下可以通过调整耳板厚度、铰接孔直径、安装板尺寸来适配不同的载荷等级，比如承受较大冲击载荷的场景下，可以适当加大耳板与底板过渡处的圆角，进一步降低应力集中系数，而轻载场景下则可以在筋板位置做减重开孔，降低构件整体重量。设计这类构件时，通常会先根据所需承载的最大径向载荷、铰接转动的角度范围确定铰接孔的直径与耳板的间距，耳板间距需要适配与之配合的活动构件端部厚度，预留合适的间隙避免转动时出现摩擦卡滞，

　　之后根据安装基面的可用空间确定底部安装板的长宽尺寸，结合螺栓规格确定安装孔的孔径与孔位分布，最后通过筋板结构将上下两部分连接为整体，整个建模过程需要注意各相邻面的过渡圆角处理，尤其是承载区域的棱边，避免尖锐棱角导致的热处理应力集中或者装配时的磕碰损伤。在实际装配调试中，铰接孔内通常会配套铜套或者自润滑轴承，降低销轴转动时的磨损，延长构件使用寿命，安装时需要在铰接面涂抹适量润滑脂，减少转动阻尼，避免干摩擦导致的异响与磨损加剧。这类支撑结构的外形整体呈低重心布局，底部安装板的接触面积较大，固定后稳定性好，上部双铰接耳的伸出长度经过优化，既保证足够的铰接转动空间，也不会因为伸出过长导致悬臂弯矩过大影响结构强度，整体结构没有多余的复杂特征，加工工艺性好，可直接通过铣削、钻孔工序完成加工，适合批量生产应用，在各类非标自动化设备、工装夹具的结构搭建中属于通用性较强的基础连接构件。
