带侧孔安装支座的卷绕辊支撑结构件

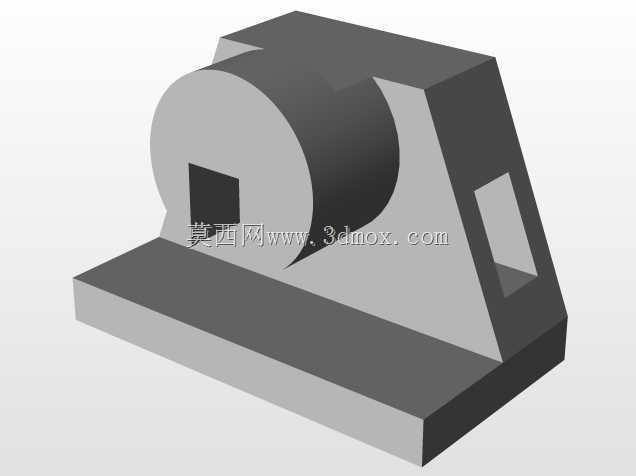

　　该支撑结构件多用于轻载输送线、小型卷绕设备的从动辊端定位场景，在包装线导辊、薄膜收放卷辅助支撑工位中十分常见，核心作用是为圆柱形辊体提供单侧径向支撑，同时通过底部安装面完成与设备机架的刚性连接，避免辊体运转过程中出现径向窜动或轴向偏移。从结构布局来看，底部为整块矩形安装底板，底板平面度公差需控制在0.1mm以内，保证与机架型材或钢板安装面完全贴合，避免锁紧安装螺栓后构件产生内应力，长期受载出现开裂变形。底板上方的支撑立板采用直角梯形截面设计，相比等厚度矩形立板，在相同材料用量下可提升30%以上的侧向抗弯矩能力，立板与底板的衔接位置做了等半径圆角过渡，避免直角位置的应力集中，在辊体受径向载荷时，应力可沿圆弧面均匀分散到底板整体，

　　不会在衔接根部出现应力峰值导致断裂。支撑立板上部的半开放圆弧承托面，直径与配套辊筒的轴端外径保持间隙配合，配合公差选用H7/h6，既可以保证辊轴转动时无卡滞，也能控制径向跳动量在允许范围内，承托面的轴向宽度比辊轴配合段长度短2mm，避免辊轴轴肩与支撑面出现端面摩擦。立板侧面开设的矩形通孔，一方面是为了减轻构件整体重量，降低设备的非必要负载，另一方面可作为走线通道，供辊端配套传感器的线缆穿过，避免线缆外露被运转部件剐蹭。立板朝向圆弧面一侧的方形开孔，用于安装辊轴轴向定位的挡块或端盖，开孔位置与辊轴中心保持同轴，保证定位挡块安装后可完全贴合辊轴端面，限制辊轴的轴向窜动量，该开孔的四个边角均做了倒角处理，避免机加工过程中出现应力裂纹，

　　同时也方便定位挡块的安装对位。在安装边界方面，底部安装板的四个安装孔位采用对称布局，孔间距适配常用的40系列、50系列工业铝型材的安装槽距，也可直接在钢板机架上配打安装孔，安装孔采用沉头设计，锁紧螺栓后螺栓头不会突出底板平面，保证安装面贴合度。构件整体采用铸铁或Q235钢板焊接后机加工成型，圆弧承托面的表面粗糙度需达到Ra1.6，降低与辊轴配合面的转动摩擦阻力，其余非配合面粗糙度达到Ra6.3即可满足使用要求。设计过程中需要重点核算立板与底板衔接位置的抗弯强度，根据支撑辊体的最大径向载荷，调整立板厚度与过渡圆角半径，避免长期受载出现塑性变形；同时要保证圆弧承托面的中心高度与设备另一侧支撑座的中心高度公差控制在±0.05mm以内，

　　避免辊体安装后出现倾斜，导致运转过程中皮带跑偏或卷材收卷不齐。这类支撑件相比整体式轴承座结构，拆装更加便捷，不需要拆卸辊体整体即可完成支撑件的更换维护，在中小型输送、卷绕类设备的非动力辊端应用十分广泛，结构简单可靠，加工成本低，维护难度小，可根据不同的辊径、安装高度需求快速调整尺寸参数完成适配。
