铰接式双孔连杆连接构件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432992
  • 铰接式双孔连杆连接构件结构设计

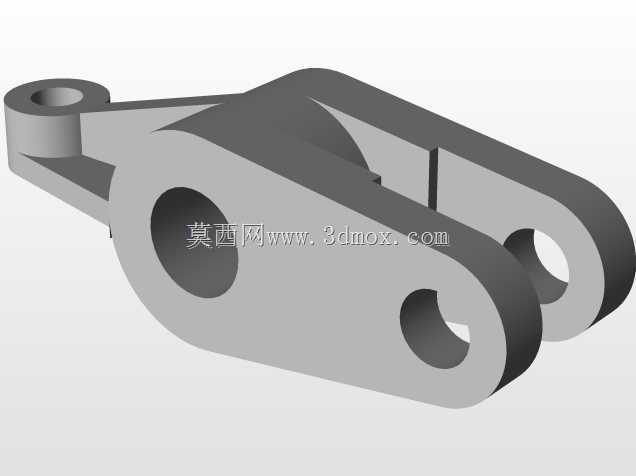

  这类带单侧耳座的双孔铰接连杆构件,在轻工输送线、小型工程机械的操纵连杆组、自动化设备的间歇传动机构中应用十分广泛,区别于常规等径双孔连杆,其单侧延伸的带孔耳座结构,能够实现单输入双点位铰接传动的需求,在空间受限的安装场景下可以减少额外转接构件的使用,压缩整体机构的占用空间。从结构功能来看,构件主体的大直径通孔为主要铰接承载位,用于和机构的主动摆臂转轴配合,承担传动过程中的主要拉压载荷与交变弯矩,孔位周边做了加厚凸台处理,能够在不增加整体壁厚的前提下提升孔位的抗挤压强度,避免长期交变载荷下孔位出现椭圆变形导致的传动间隙超差。构件另一端的两个平行分叉耳板上的同轴通孔,为从动铰接点位,用于连接执行端构件,

  分叉式的耳板设计可以将从动端的载荷均匀分配到两侧板体上,相比单耳板结构抗侧向偏载能力提升40%以上,同时耳板内侧的开槽结构能够为从动连接件提供摆动避让空间,避免连杆摆动过程中与从动件发生运动干涉。单侧延伸的小圆孔耳座为辅助铰接点位,可用于连接复位弹簧、限位拉杆或者位置检测触发件,无需在主体结构上额外焊接或加工安装位,减少了二次加工带来的结构应力集中问题。设计过程中首先需要根据机构的传动行程确定两个主铰接孔的中心距,中心距的公差需要控制在±0.05mm范围内,避免传动过程中出现死点或者行程不足的问题,同时要核算两个主孔位的轴线平行度,平行度公差需控制在0.03mm以内,防止铰接后出现卡滞、转动阻力过大的情况。

  主体与耳板的过渡位置均采用了大圆角过渡设计,圆角半径不小于连接处壁厚的1.5倍,能够有效分散应力集中系数,避免长期交变载荷下过渡位置出现疲劳断裂。从安装边界来看,构件整体采用扁平式结构设计,厚度方向尺寸紧凑,能够适配安装间隙较小的铰接位,大孔端的外圆做了圆弧收边处理,在摆角范围内不会与周边的机架结构发生刮碰,分叉耳板的外侧间距小于主体大端的外径,安装时可以从侧向直接滑入安装位,无需拆卸周边其他构件即可完成更换维护。建模过程中需要注意各孔位的倒角处理,孔端均做0.5mm的45度倒角,既可以去除加工毛刺,也能在安装销轴时起到导向作用,同时要保证分叉耳板的两个同轴孔的同轴度公差,避免销轴穿装后出现别劲的问题。

  这类构件通常采用45号钢模锻成型后做调质处理,表面硬度控制在HB220-250之间,兼顾强度与韧性,孔位位置可根据实际使用需求做镶套处理,提升铰接位的耐磨性能,延长构件的整体使用寿命。在实际选型应用时,需要根据机构的最大传动载荷核算主孔位的销轴剪切强度与连杆主体的拉压强度,确保安全系数不低于2.5,同时要校验连杆在最大摆角状态下与周边构件的最小安全间隙,预留不小于2mm的间隙量,避免加工装配误差导致运动干涉。
