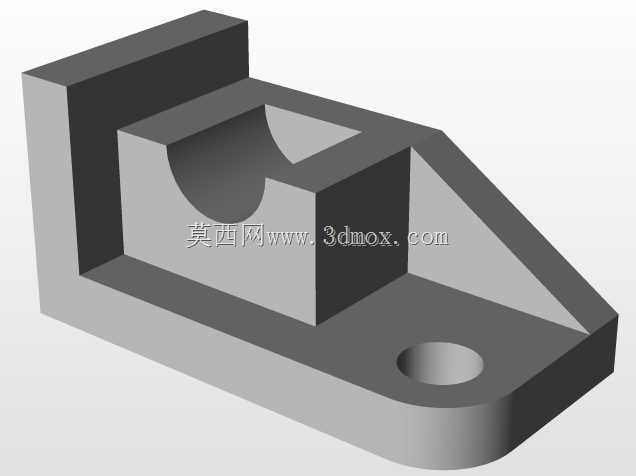

这类带半圆容纳槽的侧支撑固定支座,常见于轻工输送线、小型工装夹具台、非标自动化单机的机架辅件安装场景,主要作用是为圆柱形杆件、导向轴、小型辊筒端部提供侧向承托与位置约束,同时通过底板的安装孔完成自身与设备机架的刚性连接,避免被支撑部件运行过程中出现径向窜动或轴向偏移。从结构形态来看,支座整体采用L型主体加三角加强筋的构型,竖直立板与水平底板为一体化成型结构,立板内侧加工出的半圆槽直接与被支撑圆柱件的外圆柱面贴合,槽面的圆弧度公差需要控制在IT8级以内,才能保证与杆件配合时不会出现局部点接触导致的应力集中。底板上预留的沉头安装孔,适配M6-M8规格的内六角圆柱头螺钉,安装孔的中心距到立板内侧的距离预留了足够的扳手操作空间,
实际装配时不需要额外避让周边结构,能直接完成螺钉锁紧。三角加强筋连接在立板外侧与底板上表面之间,筋板的厚度与立板厚度保持一致,这种等厚设计在铸造或铣削加工时能减少应力变形,同时可以抵消被支撑圆柱件传递过来的侧向倾覆力矩,避免立板长期受力后向外弯折。设计这类支座时,首先要确认被支撑圆柱件的外径尺寸,半圆槽的直径要比配合轴径大0.1-0.2mm,既方便装配时的轴件滑入,又不会因为间隙过大导致支撑晃动;其次要核算立板的高度,立板的有效支撑高度需要达到被支撑轴径的1.2倍以上,才能保证足够的包裹支撑面积,避免轴件受力后从槽内脱出。底板的长度方向延伸至加强筋外侧20mm左右,
这个尺寸是为了让安装孔的中心到支座边缘的距离满足螺钉连接的最小边距要求,防止锁紧螺钉时底板边缘出现开裂。安装边界方面,支座底板的下表面需要与安装基准面完全贴合,平面度要求控制在0.05mm以内,装配前需要清理基准面的焊渣、毛刺,避免支座安装后出现倾斜,导致半圆槽的轴线与被支撑轴的轴线出现偏角。半圆槽的轴线需要与底板安装面保持平行,平行度公差不超过0.03mm/100mm,否则会导致轴件安装后出现别劲现象,加剧轴件与槽面的磨损。在实际工况中,如果被支撑的是转动辊筒,还可以在半圆槽内镶嵌聚四氟乙烯减磨衬套,降低转动过程中的摩擦阻力,这时候设计槽深时需要预留衬套的壁厚空间,避免衬套安装后轴件的实际支撑高度出现偏差。
这类支座不需要额外的压盖结构,依靠半圆槽的承托加上上部的限位件就能完成轴件的固定,相比整体式通孔支座,装配时不需要从轴端穿入,可以在轴系的任意位置完成安装固定,后期维护拆卸也更加方便,不需要拆解整个轴系就能完成支座的更换。结构的倒角处理上,所有锐边都做了C1的倒角,既避免加工和装配过程中划伤操作人员,也能减少应力集中点,提升零件的抗疲劳强度。底板上的安装孔采用沉头设计,螺钉锁紧后头部不会高出底板表面,不会与下方的安装面产生干涉,也能避免突出的螺钉头刮碰周边的管线或操作人员。加强筋与立板、底板的连接处都做了R3的圆角过渡,避免直角连接处出现应力集中,在承受冲击载荷时不会从连接处发生断裂。
