U型带凸台限位支撑结构件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432997
  • U型带凸台限位支撑结构件

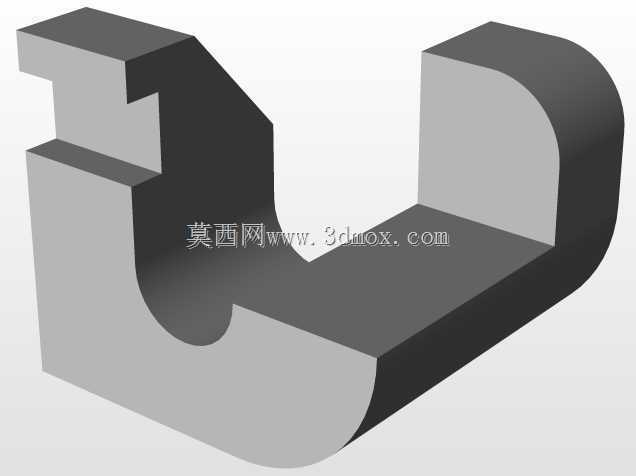

  该U型带凸台的支撑类构件,在工装夹具、小型输送线侧边定位、非标设备机架辅助限位场景中应用较为广泛,日常产线里常见于工件流转过程中的侧向承托、工位间的硬限位挡停,也可作为小型装配工位的辅助支撑座使用,替代部分焊接式角件,减少现场焊接调整的工作量。从结构设计逻辑来看,构件采用一体化实心块式结构,没有额外的拼接焊缝,整体刚性表现优于同尺寸的折弯焊接件,在承受侧向冲击载荷时不会出现焊缝开裂的问题,适合在频繁接触工件、存在反复碰撞的工位使用。构件左侧设置的两级凸台结构,主要作用是形成阶梯式定位面,可适配两种不同高度的工件侧边定位需求,下方较宽的凸台作为主承托面,接触面积更大,单位面积承压更小,能避免长期受压出现局部压溃变形;

  上方较窄的凸台作为辅助限位面,主要限制工件的上部窜动,防止工件在输送或装配过程中出现向上翘起的位移。构件右侧的U型弯折处采用大圆弧过渡设计,而非直角折弯,一方面是减少应力集中,在承受垂直方向载荷时,圆弧过渡区域的应力分布更均匀,不会出现直角处的应力峰值,大幅提升构件的疲劳寿命;另一方面,圆弧内壁可作为圆柱类工件的辅助贴合面,当需要对轴类、管类零件进行侧向定位时,圆弧面能与工件外圆形成面接触,相比直角定位的线接触,定位稳定性更好,也不会刮伤工件的外表面。构件的底部为完整的平面结构,安装时可直接贴合在设备机架的安装面上,通过底部的沉头孔进行螺栓固定,安装边界清晰,不需要额外加工适配的安装槽,

  只要安装面平面度达到常规机械安装要求即可完成装配,安装后整体突出安装面的高度可根据实际工位需求选型,该结构的安装孔位采用对称布置,可兼容左右两侧的安装需求,不需要单独区分左右件,能减少备件的储备种类。从实际使用角度出发,该构件的所有棱边均做了小倒角处理,没有尖锐的飞边毛刺,装配和调整过程中不会划伤操作人员的手部,也不会在接触工件时刮伤工件的涂装面或加工面。在设计建模过程中,该构件的特征逻辑清晰,先通过拉伸形成基础的U型基体,再对左侧进行凸台的拉伸切除与添加,之后对弯折处进行圆角处理,最后添加安装孔与棱边倒角,特征树层级简单,后续修改尺寸时可直接调整对应拉伸特征的参数,不需要重构整体模型,比如需要调整U型槽的开口宽度时,

  直接修改基体拉伸的草图尺寸即可,不会出现特征报错的问题,能快速适配不同尺寸工件的定位需求。在实际工况中,该类构件常搭配聚氨酯缓冲垫使用,在凸台的接触面上粘贴薄聚氨酯垫,可进一步降低工件碰撞时的噪音,也能吸收部分冲击载荷,保护构件本身和接触的工件,尤其在金属工件流转的工位,加装缓冲垫后能避免工件表面出现碰撞凹痕,满足外观件的生产定位要求。该结构的壁厚设计经过载荷校核,在常规的工位挡停场景下,承受100kg以内工件的低速碰撞不会出现塑性变形,长期使用的形位公差保持性较好,不需要频繁更换调整,能降低产线的维护成本。
