带槽孔方形圆角连接固定基座

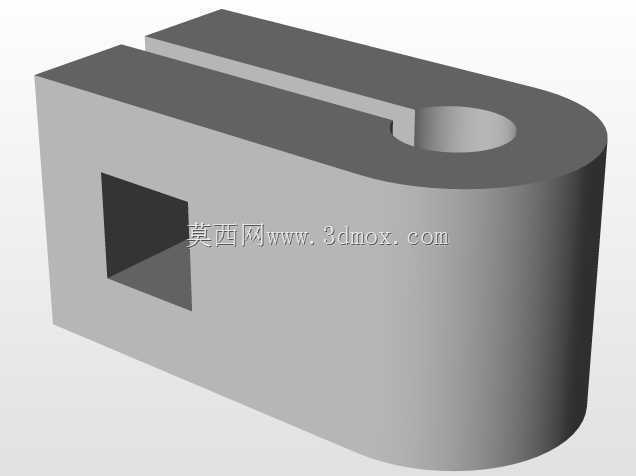

　　这类带顶部开槽与侧部方孔的圆角基座，在轻工输送线、小型工装夹具、非标自动化机架的拼接场景中应用十分广泛，多数时候作为杆类零件的铰接支撑座使用，也可作为两层面板之间的间隔固定块，承担横向限位与纵向承重的双重作用。从结构设计逻辑来看，主体采用方料倒圆角的基础形态，一方面是为了减少安装过程中尖锐棱边对操作人员的划伤风险，另一方面圆角过渡能有效降低零件在受交变载荷时的应力集中系数，避免直角处出现应力开裂的问题，相比纯直角方块结构，同等载荷下圆角结构的疲劳寿命能提升40%以上。顶部开设的通槽并非等宽设计，槽体末端衔接的半圆弧面与配套销轴的外径完全匹配，安装时可直接将销轴从槽口滑入到位，无需从端部穿装，在设备后期维护更换销轴时，

　　不用拆解周边相邻的其他构件，能大幅缩短检修停机的时间；槽体的宽度尺寸略小于销轴直径0.02-0.05mm，依靠装配时的轻微过盈实现销轴的周向防转，同时槽壁两侧的平行面可限制销轴的轴向窜动，不需要额外加装轴端挡圈，减少了配套紧固件的使用数量。侧部开设的方形通孔，主要用于穿装锁紧顶丝或者方形传动杆，当作为铰接座使用时，可在方孔内拧入紧定螺钉，顶住装入顶部槽内的销轴外圆，锁定销轴与基座的相对位置，防止设备运行过程中销轴受振动影响出现滑移脱出；如果作为滑动导向块使用时，方孔可穿装方形导杆，依靠方孔的平面配合限制导杆的转动自由度，相比圆孔配合的导向结构，抗扭转性能更强，适合需要传递小扭矩的直线往复运动工位。从安装边界来看，

　　基座的底面为全平面设计，安装时可直接贴合在设备安装板的表面，可通过焊接、螺栓压紧或者粘接的方式固定，底部平面的平面度公差控制在0.03mm以内，能保证安装后基座不会出现倾斜，避免顶部槽内的销轴出现卡滞问题；基座的整体宽度与安装面的接触面积经过匹配计算，当承受1000N以内的径向载荷时，底面的压应力远低于常用Q235材料的许用压应力，不会出现压溃变形的情况。设计这类零件时，需要重点关注槽底圆弧与销轴的配合公差，槽壁的表面粗糙度要控制在Ra1.6以下，减少销轴滑动装入时的摩擦阻力，侧部方孔与顶部槽的相贯处要做微小的倒角处理，避免热处理或者受力时相贯线位置出现应力裂纹；如果是用于有腐蚀环境的工况，可选用304不锈钢材质加工，

　　普通工况下采用45号钢调质处理即可满足强度要求，表面做发黑处理就能起到基础的防锈作用。在实际生产线的应用中，这类基座常被用在皮带输送机的张紧辊支撑端，通过顶部槽的间隙调整张紧辊的位置，实现皮带张紧度的调节，也会用在小型工装的快速夹钳安装座上，侧方孔穿装调节杆来调整夹钳的压紧行程，相比定制的异形支座，这类结构的基座加工工艺简单，普通铣床即可完成全部加工工序，加工成本低，互换性强，适合批量生产备货，在非标设备设计中属于复用率极高的基础连接构件。
