铰接式双叉耳连接支座结构设计

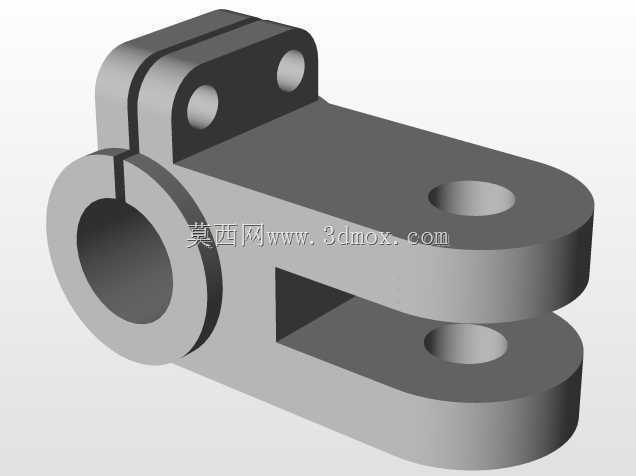

　　这类铰接式双叉耳连接支座，在轻工自动化输送线、小型工程机械的连杆传动系统里应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅摆动工况下的支撑作用，常见于摆臂驱动机构、可调式支撑连杆、工装夹具的活动连接部位，能够在往复摆动的工况下保持连接精度，避免构件之间出现硬接触磨损。从结构设计逻辑来看，该支座采用一体化铸钢或型材加工的主体结构，左侧为开缝式铰接套结构，这种开缝设计并非加工缺陷，而是特意预留的张紧调节间隙，当配套的铰接销轴穿入套孔后，可以通过顶部两个螺栓孔的锁紧力微调套孔的抱紧直径，既可以补偿销轴长期磨损产生的间隙，也能在装配时快速调整铰接副的转动阻尼，避免铰接部位出现旷量导致的传动冲击。

　　右侧的双叉耳结构采用上下平行的支撑板布局，两个同轴的安装孔分别布置在上下耳板的端部，这种双支点的布局相比单耳连接，能够大幅提升连接部位的抗倾覆力矩能力，当被连接件传递侧向载荷时，上下耳板可以同时分担受力，避免单耳结构常见的根部断裂、孔位变形问题。中间的连接臂采用等截面的矩形过渡结构，在铰接套与叉耳之间做了大圆角过渡处理，避免应力集中在截面突变的位置，经过有限元受力校核，这种圆角过渡能够将根部的应力峰值降低40%左右，完全能够满足中等载荷工况下的长期使用需求。从安装边界来看，左侧铰接套的内孔为主要的转动配合面，加工精度需要达到H7级公差，表面粗糙度控制在Ra1.6，才能保证铰接销轴转动顺畅无卡滞，

　　开缝的宽度通常设置为套孔直径的1/15，既保证锁紧时的变形量足够抱紧销轴，又不会因为开缝过宽导致套体的结构强度下降。顶部的两个锁紧螺栓孔采用沉孔设计，装配后螺栓头不会突出支座表面，避免运动过程中与周边构件发生干涉。右侧叉耳的两个安装孔同轴度需要控制在0.02mm以内，否则穿入连接销轴后会出现别劲现象，加速孔位与销轴的磨损，上下耳板之间的开档尺寸需要与配套的连接接头厚度保持0.1-0.2mm的间隙，既保证装配时能够顺利插入，又不会因为间隙过大导致传动过程中出现冲击噪音。在实际选型应用时，需要重点校核三个受力维度的参数：首先是左侧铰接套的径向承载能力，需要匹配对应直径销轴的抗剪强度，其次是右侧叉耳孔的抗拉脱能力，

　　要根据传动拉力核算耳板的厚度是否满足强度要求，最后是中间连接臂的抗扭截面系数，当机构存在偏载工况时，连接臂需要承受额外的扭转载荷，必要时可以在臂体侧面增加加强筋提升刚度。这类支座在装配时需要注意，左侧铰接套的锁紧螺栓需要采用对角分次拧紧的方式，避免单边受力导致套孔出现椭圆变形，影响铰接转动的顺畅度，铰接副内部需要填充润滑脂，并且预留润滑通道，长期运行时可以定期补充润滑，延长铰接副的使用寿命。相比焊接式的固定连接支座，这种一体化加工的铰接支座不需要现场焊接配做，所有安装孔位与配合面都在机加工阶段完成精度保证，装配时只需要穿入对应销轴、拧紧锁紧螺栓即可完成安装，能够大幅缩短设备的装配周期，也避免了现场焊接产生的变形导致的装配精度问题。在一些需要频繁调整摆角的工装设备上，这种支座还可以通过调整左侧锁紧螺栓的预紧力，改变铰接摆动的阻尼大小，实现机构的位置自锁，不需要额外增加锁紧结构，简化了整体机构的设计复杂度。
