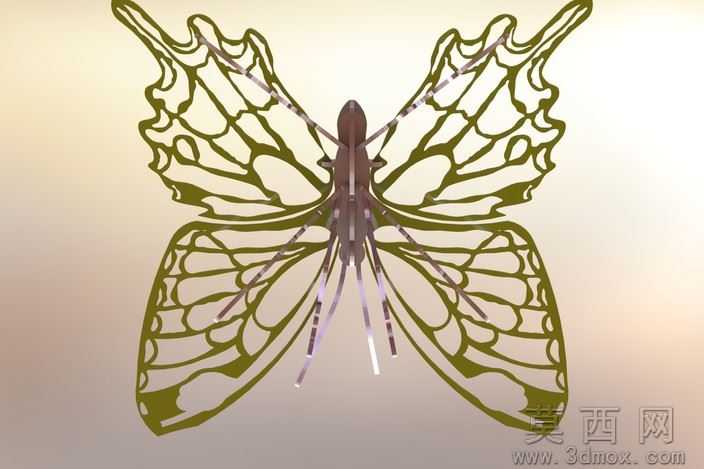

镂空蝴蝶造型钣金工艺品SolidWorks设计模型

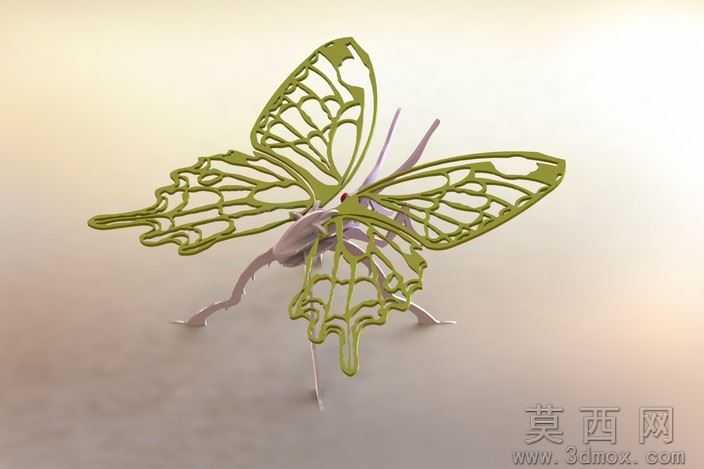

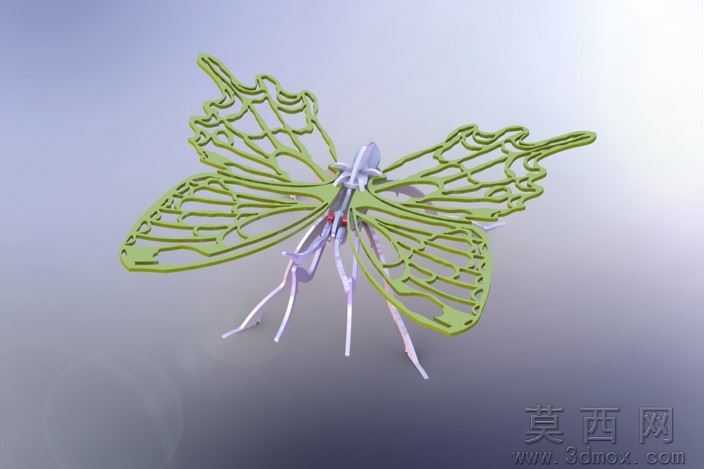

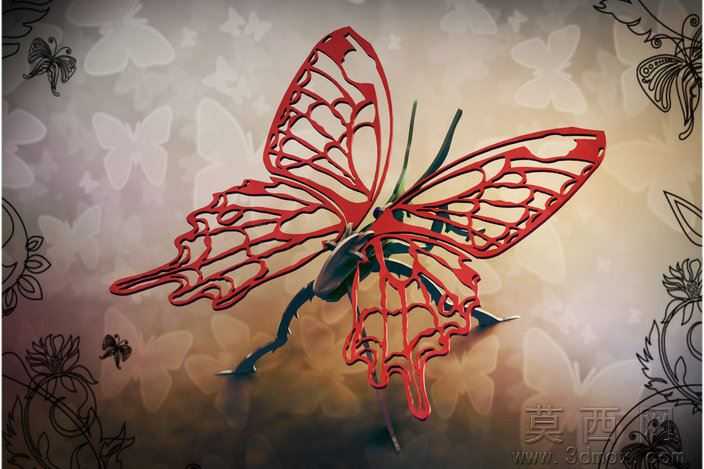

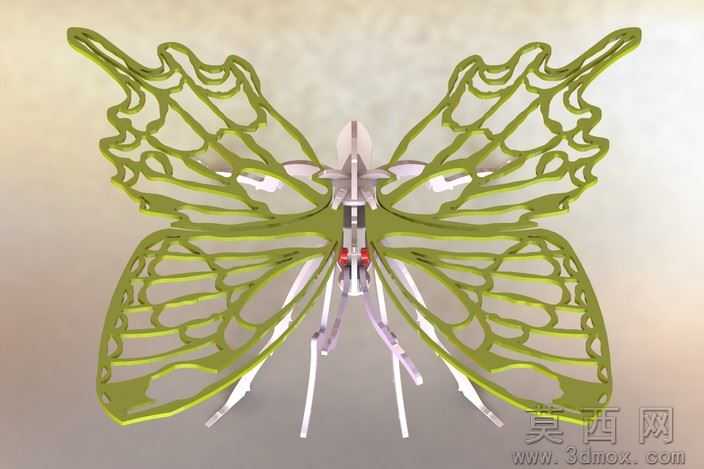

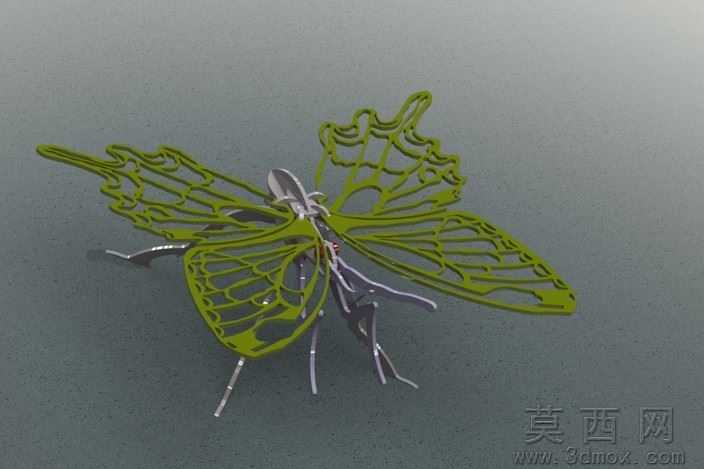

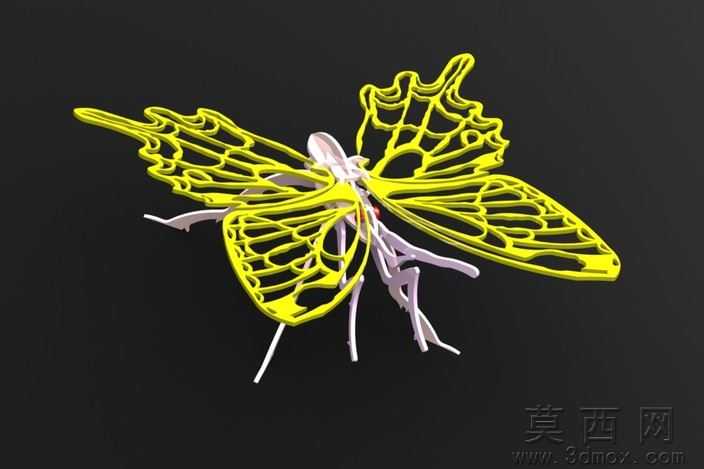

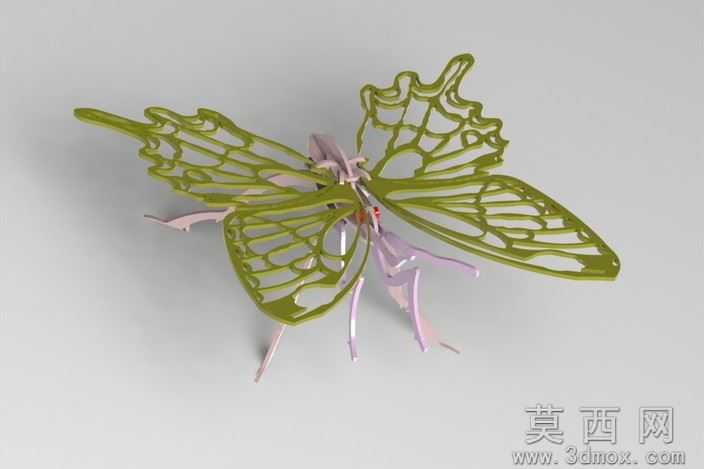

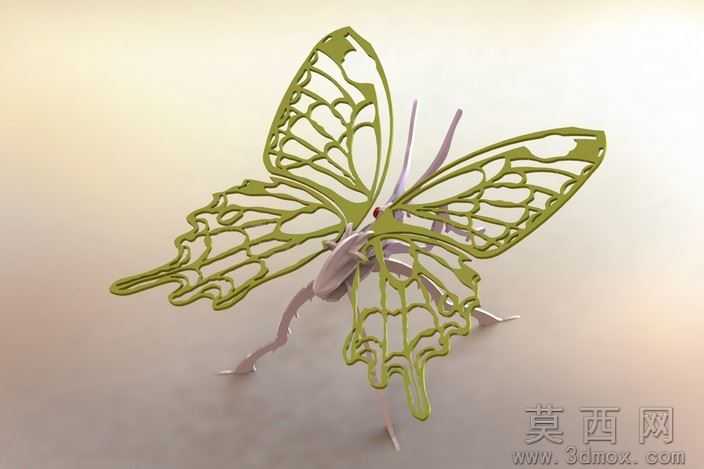

本模型为仿生蝴蝶造型的钣金工艺摆件设计，建模阶段以真实蝴蝶翅脉纹理为参考基底，首先绘制蝴蝶整体外轮廓草图，严格遵循自然蝴蝶的对称结构特征，以中心对称轴为基准拆分左右翅片结构，再逐一刻画翅脉镂空线条，保证每一处镂空纹理的走向都贴合真实蝴蝶的翅脉分布规律，同时预留钣金加工所需的工艺余量，避免后续展开加工时出现结构断裂问题。参数设计环节，模型采用0.060英寸厚度的不锈钢板材作为设计基准，针对钣金加工特性设置了适配的选项卡与卡槽结构，所有镂空缝隙的宽度均匹配激光切割加工的最小工艺公差，整体模型无破面、无重叠面，可直接导出用于钣金展开下料，结构尺寸经过反复校验，组装后可呈现完整的立体蝴蝶形态，搭配支撑脚结构可平稳放置作为桌面摆件。渲染材质环节，主体翅片部分采用哑光红色金属漆材质，模拟金属烤漆的细腻质感，边缘处做轻微的倒角高光处理还原金属切割后的精致边缘，支撑脚部分采用深色磨砂金属材质，与红色翅片形成鲜明视觉对比，背景搭配暗调花纹衬底突出蝴蝶主体的精致镂空细节，渲染输出的效果图完整呈现了成品的视觉效果，可直接用于加工前的效果确认。结构原理上，该模型采用平面钣金切割后弯折成型的工艺逻辑，主体翅片为一体化平面切割结构，无需额外拼接，仅需将配套的支撑脚通过预设的卡槽结构与翅片主体卡接固定，即可组装为立体摆件，无需焊接或额外紧固件，组装难度低，结构稳定性强，卡槽的配合公差经过精准计算，卡接后无松动、无错位问题。软件兼容方面，模型采用SolidWorks2012版本搭建原始参数化模型，同时附带STEP、IGES通用中间格式文件，可兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，不同软件导入后无特征丢失、无曲面破损问题，用户可根据自身需求调整尺寸参数、修改纹理细节，适配不同的加工场景。研发教学应用层面，该模型既可以作为钣金设计教学的典型案例，帮助学习者掌握钣金草图绘制、镂空结构设计、卡接结构配合、钣金展开等核心技能，也可作为金属工艺品研发的设计参考，通过调整纹理样式、尺寸比例可衍生出不同风格的蝴蝶摆件、书签、装饰挂件等文创产品，同时也适合作为激光切割加工的实操练习模型，帮助从业者熟悉薄板金属加工的工艺要求与参数设置逻辑。
