精密双节万向接头SolidWorks三维设计模型

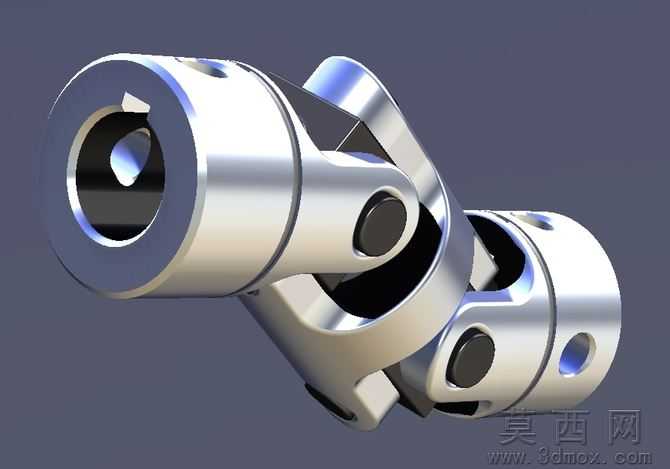

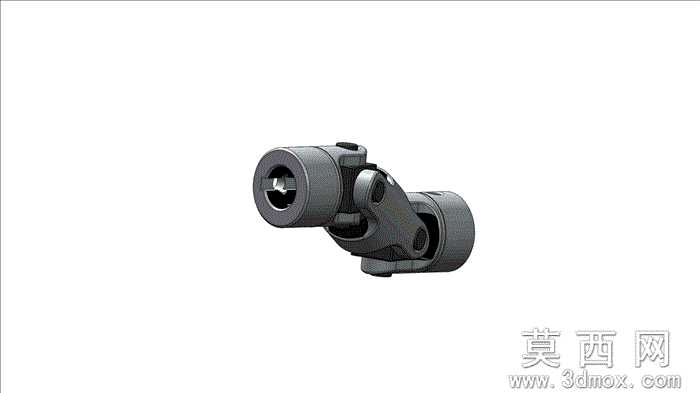

本模型为精密双节万向接头三维设计成果，建模阶段采用SolidWorks2011软件完成全参数化构建，首先绘制两端轴套的基准草图，通过拉伸、切除命令完成带键槽的内孔结构与外圆柱面造型，保证轴孔与配套传动轴的配合公差符合流体设备标准件要求；随后构建中间十字连接轴的铰接结构，通过配合约束定义各铰接副的旋转自由度，还原双节万向接头可实现空间交错轴动力传输的运动特性，所有零件均单独建模后完成虚拟装配，干涉检查验证无结构冲突。参数设计层面严格参照弗鲁克流体设备的标准件尺寸规范，两端轴套外径、内孔键槽尺寸、十字轴直径、铰接副间隙均经过标准化校核，可直接适配对应规格的流体输送设备传动系统，模型保留完整的参数化特征树，使用者可根据实际工况调整轴孔直径、整体长度等核心尺寸，快速衍生出不同规格的同系列万向接头模型。渲染材质环节对金属部件赋予抛光不锈钢材质，调整金属粗糙度、反射率参数还原金属加工后的亮面质感，铰接部位的黑色耐磨衬套赋予哑光工程塑料材质，通过环境光、漫反射参数的调试，最终渲染图清晰呈现零件的结构层次与金属光泽，直观展示产品的加工质感。结构原理上该双节万向接头通过两组十字铰接结构串联，可补偿两传动轴之间的角度偏移与径向位移，相比单节万向接头拥有更大的传动偏角范围，传动过程中可降低轴系附加载荷，适用于安装空间受限、轴系对中难度较大的传动场景，铰接副的间隙设计预留了润滑脂存储空间，可降低运转磨损提升使用寿命。软件兼容方面，模型除原生SolidWorks2011格式外，附带通用STL格式文件，可兼容UG、ProE、CATIA等主流三维设计软件导入编辑，STL格式可直接用于3D打印样件验证，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为机械设计课程中万向传动机构的教学案例，帮助学习者理解空间连杆传动的运动原理与装配约束方法，也可作为流体设备研发人员的标准件选型参考，直接导入设备整体装配体中完成传动系统布局设计，缩短产品研发周期。
