户外标准网球场配套设施整体结构设计

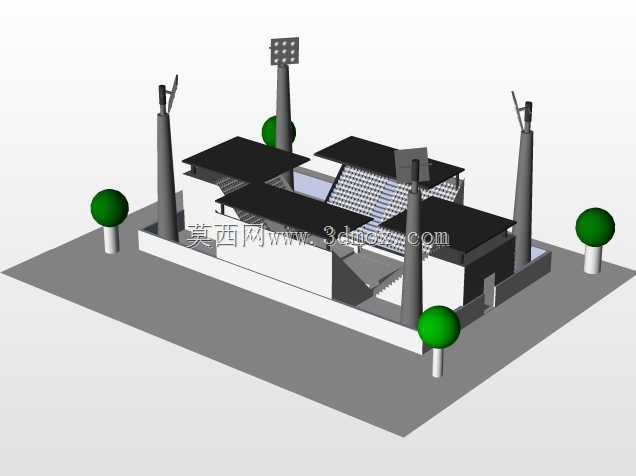

　　这套三维结构完整还原了户外公共网球场的全配套场地构造，覆盖运动核心区、观众观赛区域、场地照明系统、周边景观配套四个核心组成部分，可直接用于社区体育场地规划、校园运动区建设、商业体育场馆方案设计阶段的结构校核与效果展示。从实际工程落地角度看，场地核心比赛区域严格遵循双打网球场的通用尺寸边界，底线外侧预留不小于6.4米的缓冲空间，边线外侧预留不小于3.6米的通行与裁判工作区域，避免运动过程中人员碰撞场地周边设施，所有硬质铺装区域的标高统一高于周边绿化区域150mm，设置0.3%的找坡坡度朝向场地四周的排水暗沟，满足雨天场地快速排水的使用需求，避免场地积水影响正常使用。观众看台采用阶梯式抬升结构，每一级看台的踏面深度设置为800mm，

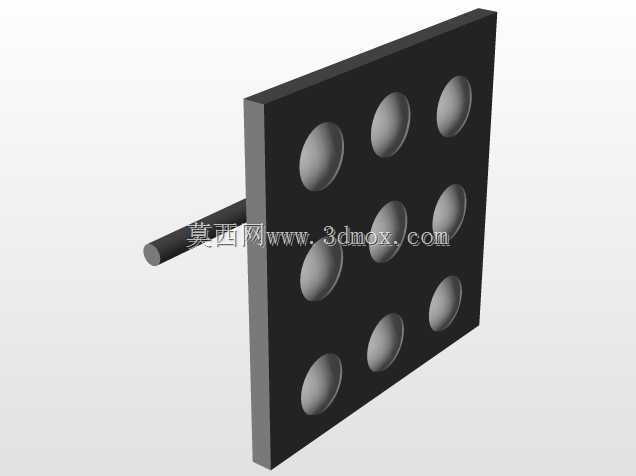

　　踢面高度设置为150mm，符合人体工程学观赛视角要求，看台上方设置悬挑式遮雨顶棚，顶棚悬挑长度覆盖全部观众坐席区域，骨架采用钢结构桁架形式，在保证结构强度的同时减少立柱数量，避免立柱遮挡观赛视线，看台侧边设置无障碍通行坡道，坡度控制在1:12以内，满足特殊人群的通行需求。场地四角设置的高杆照明系统，灯杆高度设置为12米，每根灯杆顶部配置多组投光灯具，灯具投射角度经过精准校准，保证场地水平面照度不低于300lux，光线均匀度大于0.7，避免运动过程中出现眩光影响运动员判断，灯杆底部设置混凝土浇筑的独立基础，基础埋深不小于1.8米，配置地脚螺栓与灯杆法兰盘刚性连接，可抵御12级以下的强风荷载，灯杆检修口设置在距离地面300mm位置，

　　方便后期线路维护与灯具更换。场地周边的绿化配置采用低矮乔木与硬化铺装结合的形式，乔木种植位置距离场地边线不小于2米，避免树木根系生长破坏场地铺装结构，乔木树干高度控制在2.2米以上，不会遮挡照明光线与观赛视线，树池采用平缘石围合，与周边铺装标高齐平，不会对人员通行造成阻碍。整个模型的结构拆分完全匹配实际施工的工序逻辑，从场地基层处理、铺装层施工，到看台结构浇筑、顶棚安装，再到照明系统架设、绿化种植，每一个构件的安装边界都做了明确的预留，比如灯杆基础与场地排水暗沟的间距不小于500mm，避免施工过程中管线冲突，看台结构与场地铺装的衔接处设置变形缝，填充柔性密封材料，适应不同结构的沉降差。在设计思路上，这套结构没有做多余的装饰性构件，

　　所有部件都服务于实际使用功能：遮雨棚的排水槽直接连通场地排水系统，不会让雨水直接滴落到观众通行区域；看台的坐席采用无靠背的简易硬质结构，适合户外公共场地高频次使用的耐磨需求，后期维护成本极低；场地周边的通行通道宽度设置为2米，可满足小型运维车辆的通行需求，方便后期场地维护设备进出。从建模精度来看，所有构件的尺寸都严格对应工程实际的常用规格，没有出现非标准的异形构件，所有钢结构件的截面参数都符合通用型材的规格范围，施工阶段可直接提取构件尺寸做材料统计，不需要二次调整参数，能够有效缩短方案设计到施工图落地的周期。
