影视道具类圆形手持防护盾牌结构设计

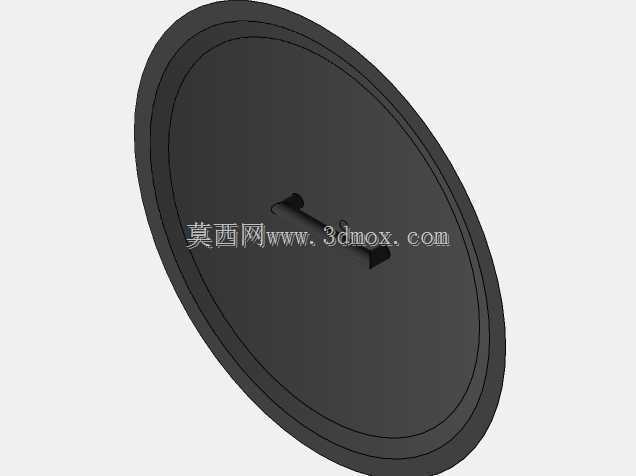

　　这款圆形手持防护盾的结构设计，最初的需求锚定在影视实景拍摄、线下主题展陈互动、cosplay活动道具制作这几个核心应用场景，区别于战术级防爆盾的厚重设计，整体走轻量化手持适配的路线，在结构强度满足非冲击类使用需求的前提下，尽可能压缩整体重量，降低长时间持握的体力消耗。从结构分层来看，盾体采用三层环形加强筋的盘面设计，最外圈的凸起围边一方面可以在视觉上强化盾面的层次感，另一方面在发生轻微剐蹭碰撞时，能避免盾面主体直接接触硬物，减少漆面或表层装饰的磨损；中间的主盾面做了微弧面处理，弧度经过反复调整，既不会因为弧度过大导致持握时视线被遮挡，也能保证持握时盾面和人体躯干的贴合度，在做格挡动作时可以自然分散接触力，

　　不会出现应力集中在某一个点位的情况。背面的持握结构是整个设计的核心，没有采用常见的双绑带结构，而是做了一体化的横向握柄，握柄和盾体的连接位置做了局部加厚的安装座，安装座和盾体背面之间预留了20mm的间隙，刚好可以容纳成年人手掌自然穿入握紧握柄，握柄的截面做了圆角过渡处理，没有尖锐棱角，长时间持握不会硌手；握柄的安装位置没有放在盾体的几何中心，而是向上偏移了35mm，这个偏移量是结合普通人持盾时的手臂自然抬起高度测算的，持握时盾体的重心刚好落在手腕的正前方，不会出现盾体下端下坠需要额外用力掰正的情况，长时间举持也不容易出现手腕酸痛的问题。从安装边界和尺寸适配来看，盾体的整体外径控制在600mm，

　　这个尺寸刚好可以覆盖成年人从肩颈到腰腹的核心躯干区域，不会因为尺寸过大导致转动时剐蹭到周边物体，也不会因为尺寸过小失去防护遮挡的效果；盾体的整体厚度控制在12mm，其中主盾面厚度3mm，外圈加强边厚度8mm，握柄安装座厚度10mm，整体重量控制在1.2kg以内，不管是成年人还是青少年都可以轻松单手持握。在细节设计上，盾面的平整度公差控制在0.5mm以内，方便后期做表面涂装、贴纸或者金属质感覆膜处理，不需要额外做打磨找平；盾体边缘全部做了R3的圆角倒边处理，没有锋利的裁切边，在互动使用过程中不会划伤使用者或者周边人员；握柄内部可以根据使用需求加装配重块，如果是用于静态展陈，可以在握柄位置加装配重块让盾体可以稳定立在展架上，

　　如果是用于手持使用，可以不加装配重保持轻量化的持握手感。实际落地使用时，这个结构可以适配多种材质的加工生产，如果是做低成本的活动道具，可以采用ABS板材吸塑成型，生产效率高成本低；如果是做收藏级的复刻道具，可以采用铝合金板材冲压成型，表面做阳极氧化或者喷漆处理，质感更强重量也更可控；如果是做儿童使用的玩具款，可以采用软质EVA材料一体成型，安全性更高。在结构验证阶段，针对持握时的受力情况做了模拟分析，当盾面受到垂直方向的100N外力时，握柄安装座的最大应力值远低于常用工程塑料的屈服强度，不会出现连接断裂的情况；盾面在受到同等外力时的形变量不超过2mm，撤去外力后可以自然恢复原状，不会出现永久凹陷变形的问题。另外，盾体背面除了主握柄之外，还预留了两个小型的安装孔位，可以根据使用需求加装臂带，在需要做大幅度动作时可以把盾体绑定在小臂上，避免握力不足导致盾体脱手；也可以在这些预留孔位上加装缓冲泡棉垫，贴在盾体和手臂接触的位置，减少长时间持握时盾体对小臂的压迫感，提升使用舒适度。
