日立ES-650矿用自卸卡车结构设计

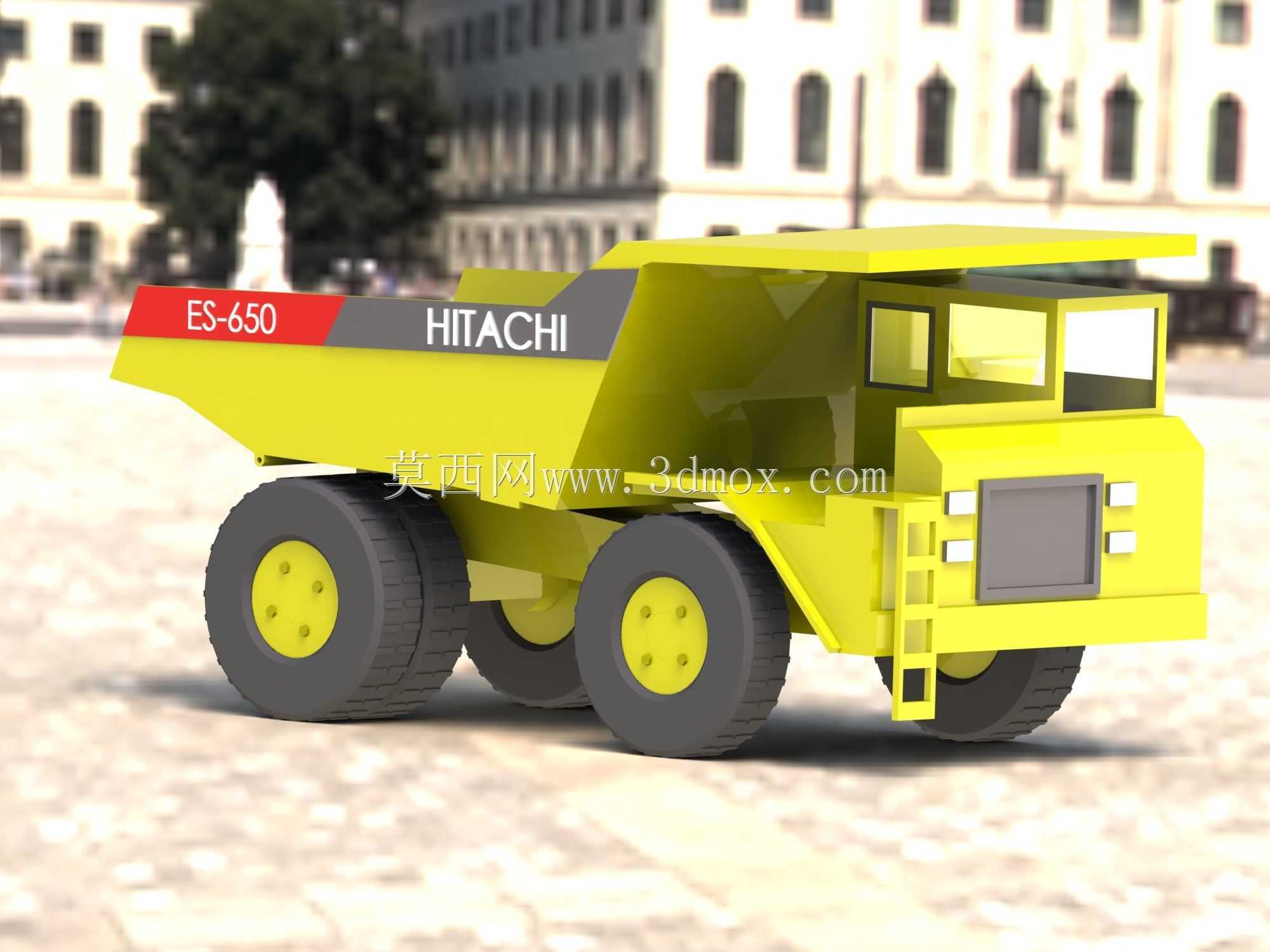

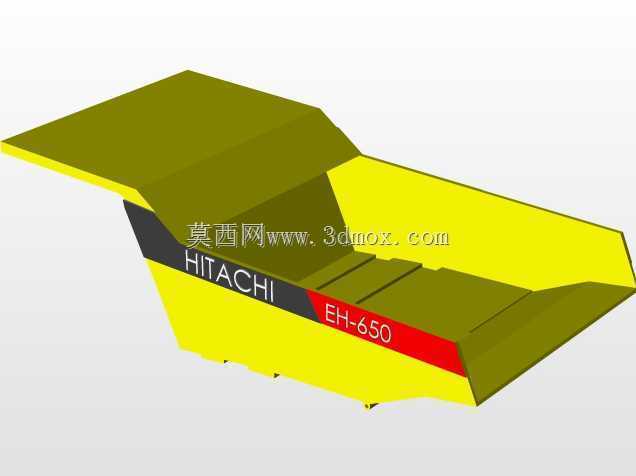

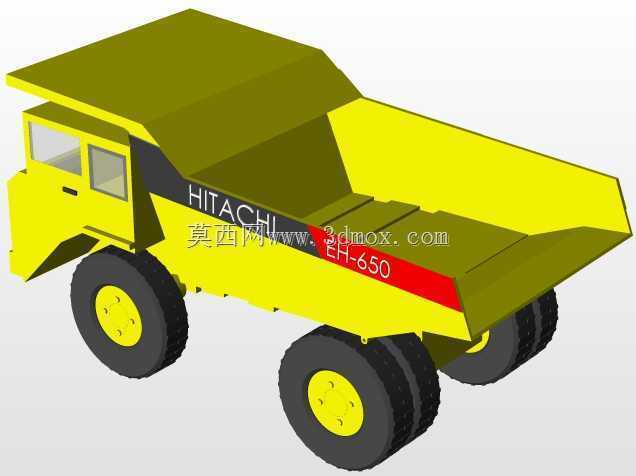

　　这款矿用自卸卡车的三维结构设计，首先围绕露天矿山开采的重载运输场景展开，这类设备主要承担露天矿场剥离覆盖层、运输开采矿石的作业任务，作业环境多为非铺装的崎岖矿区路面，常年伴随高粉尘、大坡度、连续重载的工况，对结构强度、动力匹配、行驶稳定性都有极高要求。从结构设计逻辑来看，整车采用短轴距、宽轮距的布局，首先是为了适配矿区狭窄的作业面转向需求，同时降低整车重心，避免满载爬坡、转弯时出现侧翻风险。货厢部分采用整体式高强度钢板焊接结构，前部设置的防护檐可以完全覆盖驾驶室顶部，防止装卸物料时滚落的石块砸损驾驶室，货厢举升支点布置在车架中部靠前位置，配合后置的多级举升液压缸，能够在举升角度达到45度时快速完成卸料，

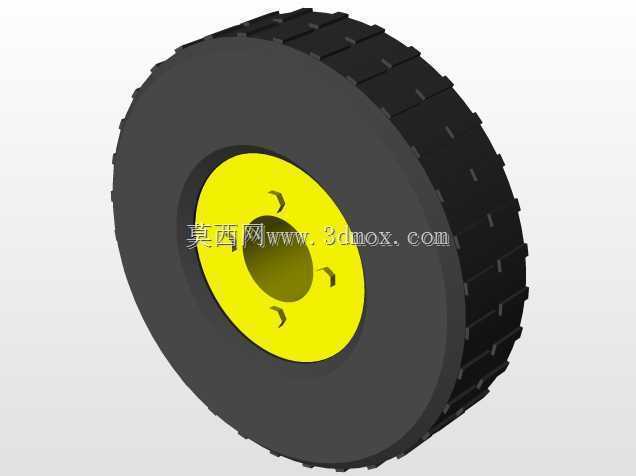

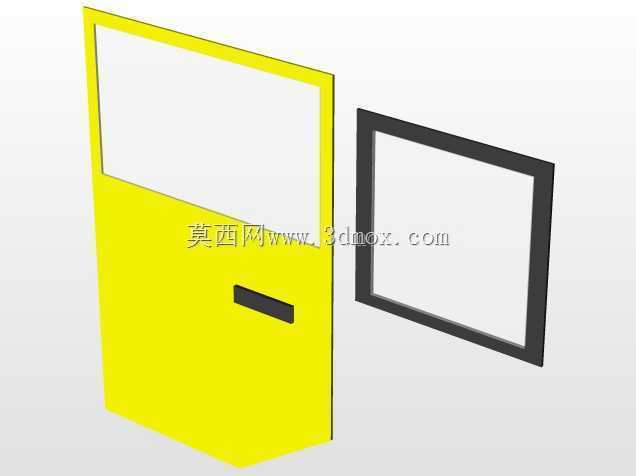

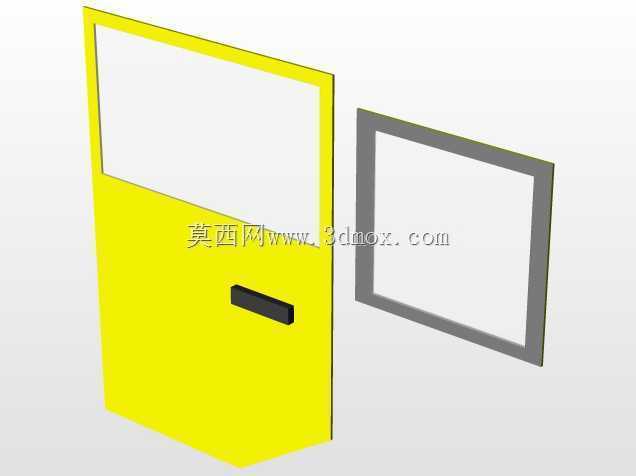

　　同时避免物料倾卸时对后轮造成冲击。驾驶室采用偏置单座设计，既可以缩减整车前部的迎风宽度，方便驾驶员观察左侧轮胎与路面的距离，适配矿区狭窄会车的场景，同时驾驶室框架采用一体化防滚结构，搭配前部的防护格栅，能够在作业面出现落石、车辆剐蹭时保障驾驶人员安全。行走系统采用前单轮、后双轮的配置，大直径的工程轮胎搭配深块状胎纹，能够在松软的矿区土路、碎石路面提供足够的抓地力，轮毂采用高强度铸钢材质，配合多螺栓固定结构，能够承受满载时上百吨的载荷冲击，前后悬架均采用重载钢板弹簧搭配液压减震筒的结构，能够过滤非铺装路面的颠簸冲击，保护车架与上部结构的焊缝疲劳寿命。车架部分采用双纵梁搭配多道横梁的箱型焊接结构，纵梁采用变截面设计，

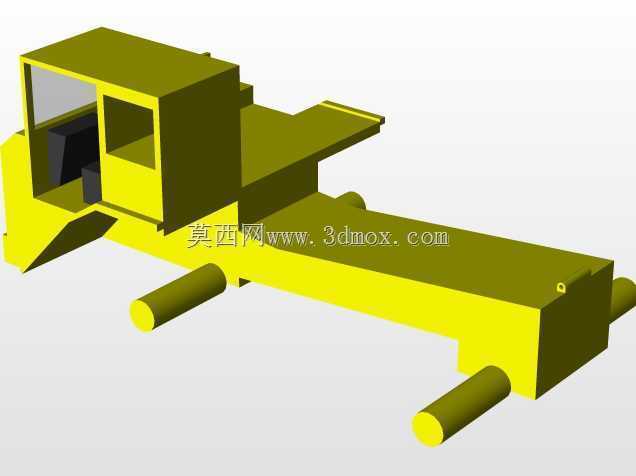

　　在载荷集中的货厢支撑区域、悬架安装区域加大截面高度，提升抗弯扭能力，前部的发动机舱采用下沉式布局，既可以降低整车重心，也方便日常检修时对动力总成、液压系统部件的维护操作。整车的外形尺寸设计充分考虑了矿区作业的边界限制，整车宽度控制在矿场作业道路的通行阈值内，转弯半径适配露天矿采场的作业面尺寸，举升状态下的整车高度满足矿场卸料点的卸车高度要求，不会出现举升时碰撞卸料挡墙的问题。细节设计上，车身侧面设置的登车梯采用防滑踏步结构，搭配侧面扶手，方便检修人员上下车辆检查轮胎、液压管路状态，前部车灯采用内嵌式防护设计，避免行驶过程中飞溅的碎石打坏灯罩，货厢尾部设置的缓冲橡胶块，能够在货厢回落时减少对车架的冲击，降低结构噪音与焊缝疲劳。

　　从建模逻辑来看，整车的各个子装配体完全按照实际工程的装配层级划分，车架、行走系统、驾驶室、货厢、举升机构、动力舱都为独立子装配，方便后续针对不同部件进行结构优化、受力仿真，也可以直接导出工程图用于生产参考，各个部件的安装孔位、配合间隙都按照实际工程公差设置，装配关系完全还原实车的连接方式，没有出现干涉、错位的结构问题。这类矿用自卸车不同于公路运输车辆，其设计完全围绕矿区重载、恶劣工况的需求展开，没有多余的装饰性结构，所有外形设计都服务于功能需求，比如车身的倾斜面设计可以减少行驶过程中粉尘在表面积累，前部的格栅结构既可以满足动力系统的散热需求，也能阻挡大颗粒碎石进入散热舱损坏散热片。在实际矿山作业中，这类车型通常单趟载重可达数十吨，配合挖掘机、装载机等采装设备，24小时轮班作业，所以结构设计时的疲劳强度校核是重点，建模过程中也对各个受力集中的位置做了结构强化的细节还原，比如悬架安装座的加强筋、货厢与车架连接的铰点加厚结构，都完全按照实车的结构特征呈现，能够为后续的结构仿真、改装设计提供准确的三维模型基础。
