履带式露天潜孔钻孔作业设备结构

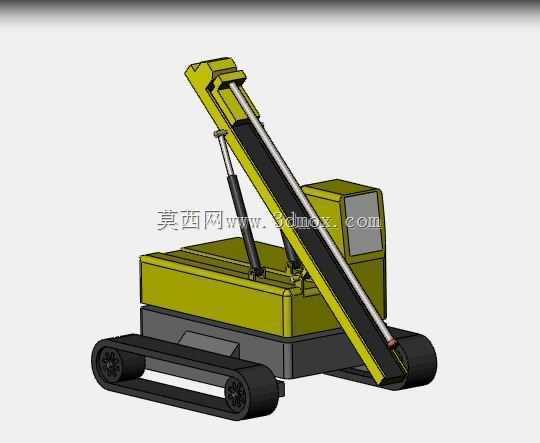

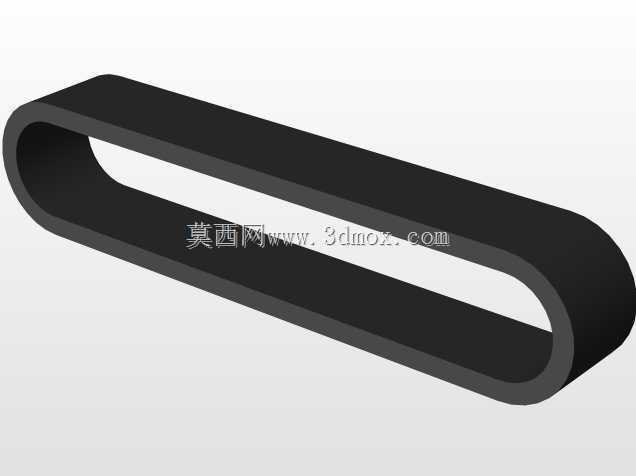

　　这款履带式潜孔钻孔设备的三维结构，完全围绕山地露天作业、矿山表层凿岩、边坡支护钻孔这类复杂工况的实际需求搭建，建模阶段就把非硬化路面的通行适配性放在了首位。整套设备采用履带式行走底盘作为承载基础，底盘下部的履带轨距、接地长度参数都经过适配，接地比压控制在松软土层、碎石坡面都能稳定驻停的区间，不会在凹凸不平的采石场、山地边坡作业时出现侧倾风险，底盘上部的回转支承结构预留了360度回转的安装边界，能让上部作业机构在不移动整机位置的情况下覆盖更大范围的钻孔点位，减少设备反复移位的辅助作业时间。上部的钻架采用倾斜式布置结构，搭配双液压油缸作为角度调节执行件，可实现从垂直向下到倾斜一定角度的钻孔姿态调整，适配不同倾角的支护孔、爆破孔作业需求，

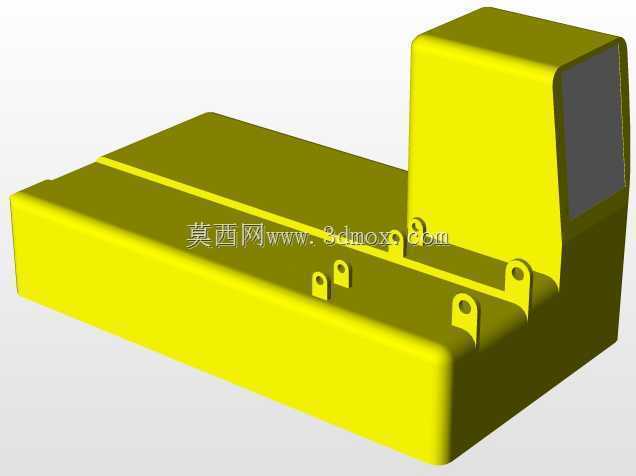

　　钻架内部的推进导轨预留了冲击器、钻杆的安装空间，导轨的直线度公差在建模时就按实际装配要求做了约束，避免钻杆推进过程中出现卡滞、偏斜的问题。动力舱布置在底盘上部靠近重心的位置，内部预留了液压泵站、动力输出单元的安装空间，舱体的外形做了散热通风的结构预留，侧面的检修口边界也在模型中做了明确标注，方便后续做内部元件的装配干涉检查。钻臂的铰接点位置经过反复调整，在保证最大钻孔深度行程的前提下，尽可能压缩了设备的整体外形尺寸，让设备在狭窄的山地作业面也能完成转场，不会因为臂架外廓过大被周边岩体阻挡。建模过程中对所有运动副都做了运动仿真的前置约束，包括履带的张紧调节结构、钻架的角度翻转范围、钻具的推进行程，

　　都能在三维环境下直接模拟实际作业的动作逻辑，方便结构设计人员排查运动干涉，也能给现场作业人员做设备操作的结构演示参考。设备的整机重心在建模时做了配平计算，无论是钻架垂直作业还是大角度倾斜钻孔，重心投影都始终落在履带接地的支撑多边形范围内，不会出现倾翻风险。液压管路的布置路径在模型中也做了预留，沿着钻架侧面、底盘上部的走线槽排布，避开了运动部件的活动范围，防止作业过程中管路被挤压磨损。这款设备的实际用途覆盖了露天矿山爆破孔钻进、道路边坡锚固孔施工、采石场石料开采钻孔、建筑基础桩孔超前钻等多个作业场景，相比传统的支架式潜孔钻，自带行走和姿态调整功能，不需要额外的辅助设备牵引转场，作业效率能提升数倍。在结构设计思路上，

　　没有追求冗余的复杂功能，所有结构都围绕恶劣工况下的可靠性做优化，比如履带板的结构做了加厚处理，铰接点的位置都预留了润滑脂注油通道的安装空间，钻架前端的扶钎器结构也做了快拆的设计边界，方便磨损后快速更换。外形尺寸方面，整机运输状态的长度、宽度、高度都符合道路运输的限界要求，不需要拆解就能直接通过平板拖车转运，作业状态下钻架举升到最大角度时的最高点高度也做了参数约束，避免在有高压线缆的作业区域出现安全隐患。安装边界上，底盘与上部作业机构的连接法兰尺寸、液压油缸的铰接座安装孔位、动力元件的固定螺孔位置都在模型中做了精准标注，后续生产制造时可以直接提取参数做零件加工，不需要二次测绘。
