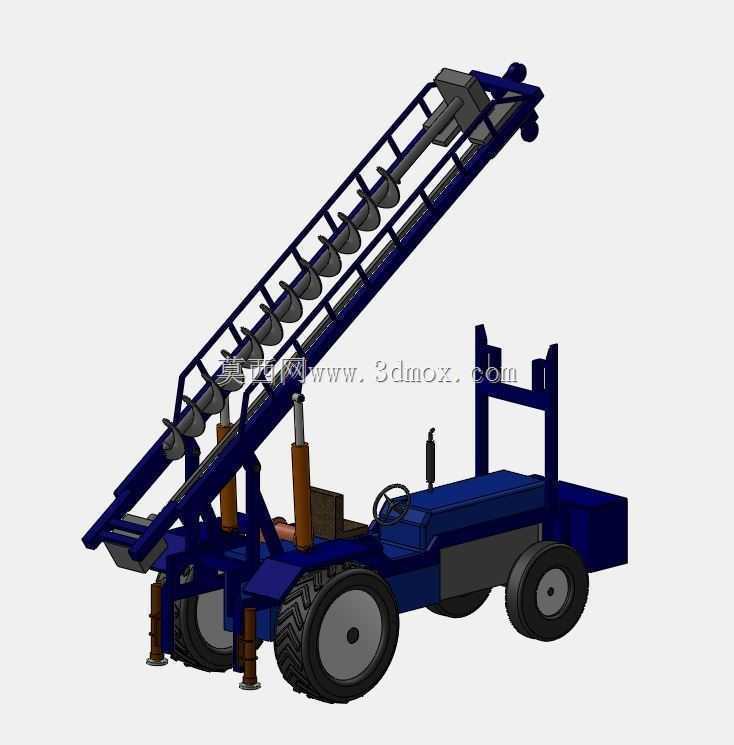

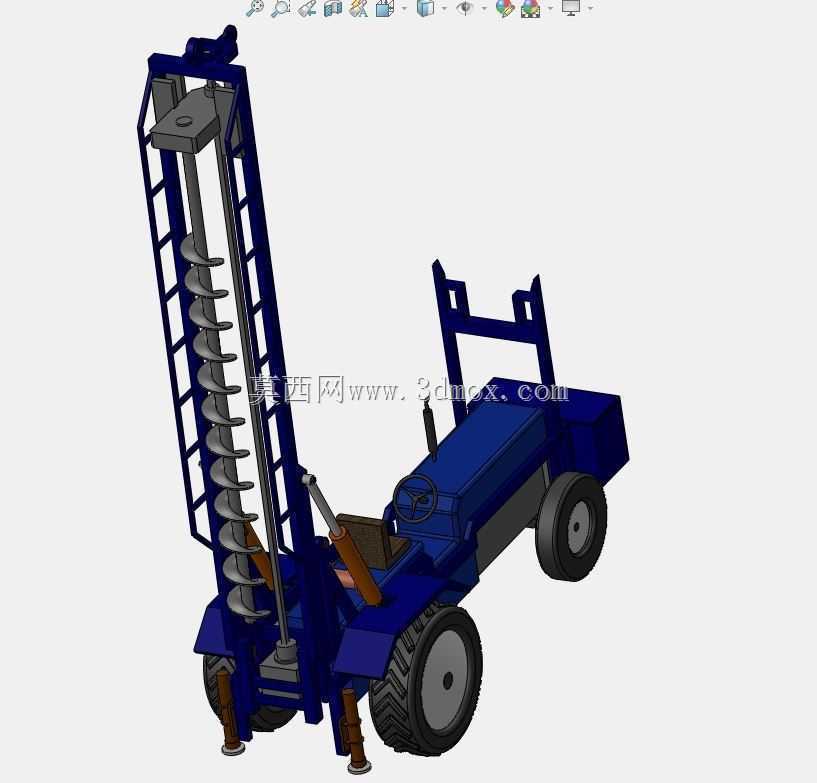

轮式自走螺旋钻孔桩机三维结构设计

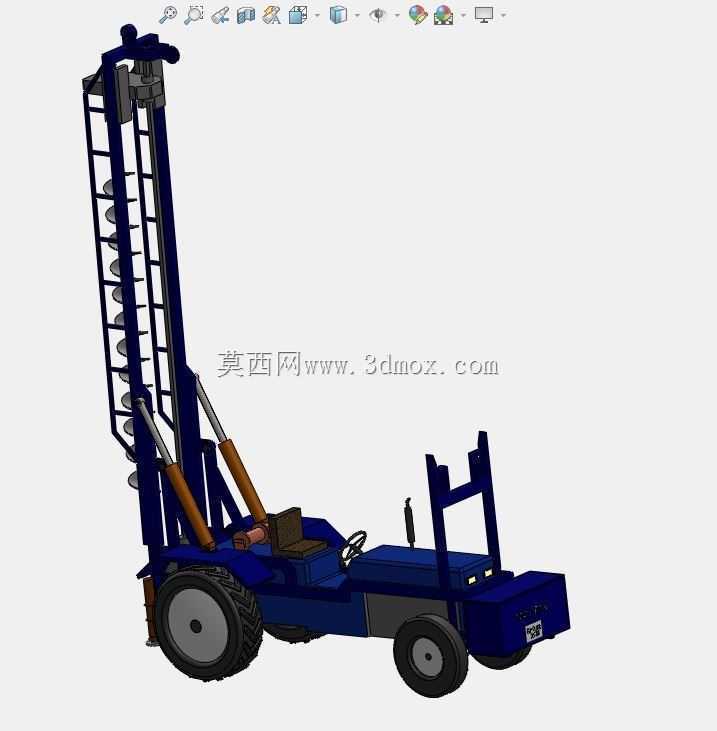

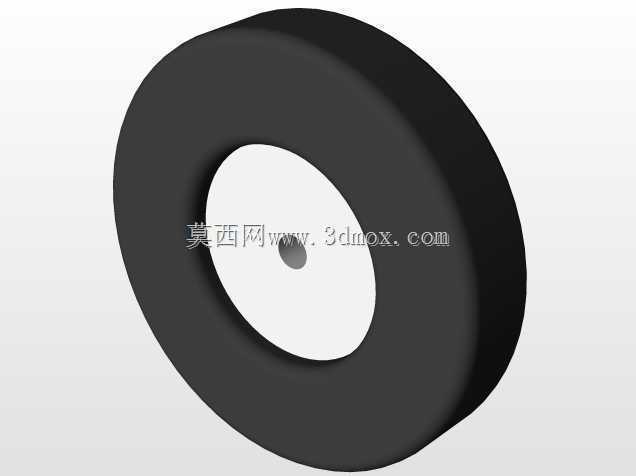

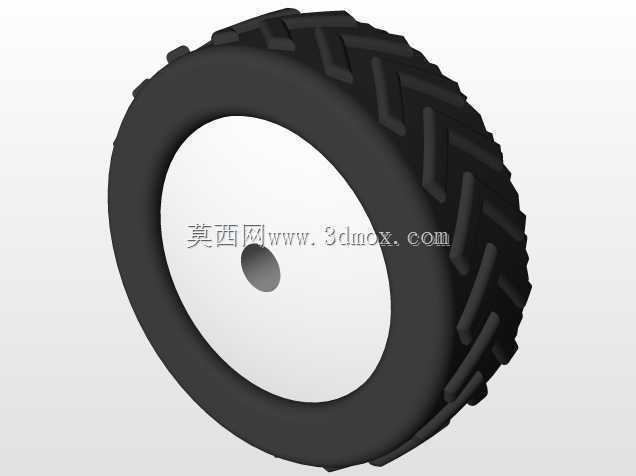

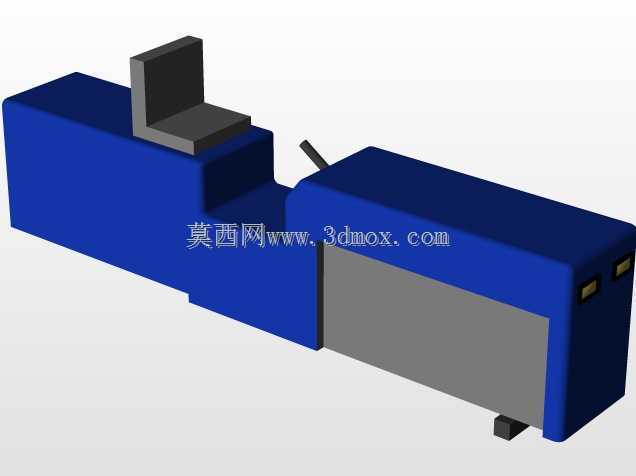

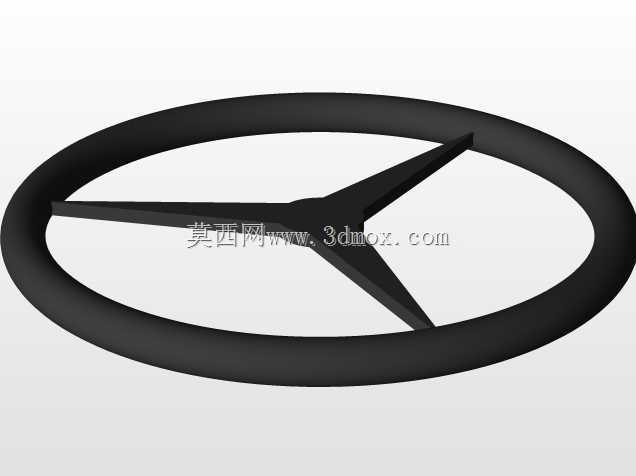

　　这款轮式自走螺旋钻孔桩机的三维结构，完全围绕小型基建场景的灵活作业需求搭建，区别于大型履带式桩工设备的笨重属性，整机采用四轮行走底盘布局，适配乡村自建房地基施工、光伏电站桩基钻孔、山区电线杆坑开挖、果园支护桩作业等狭窄、转场频繁的工况场景，解决了传统大型桩机无法进入零散施工点位、转场成本过高的痛点。从结构设计逻辑来看，底盘部分采用前置配重、中置驾驶操作位、后置钻架总成的布局，配重块设置在车头前端位置，抵消钻孔作业时钻架下探带来的倾覆力矩，保障作业时机身稳定性，底盘轮组采用前小后大的轮胎配置，后轮为大花纹越野轮胎，提供足够的行走附着力与坑洼路面通过性，前轮为转向轮，缩小转弯半径，适配乡村非硬化路面、田间地头的复杂通行条件。

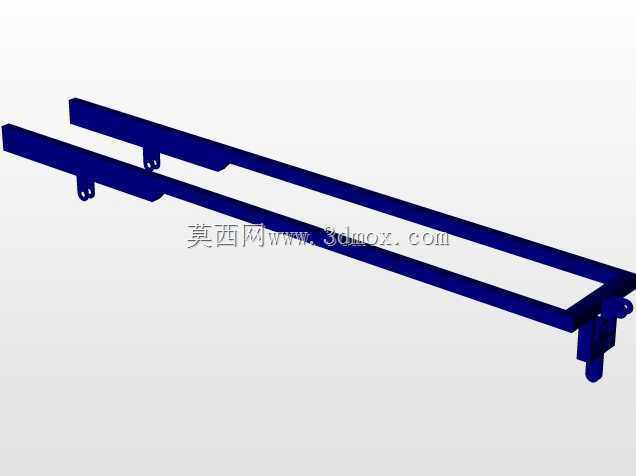

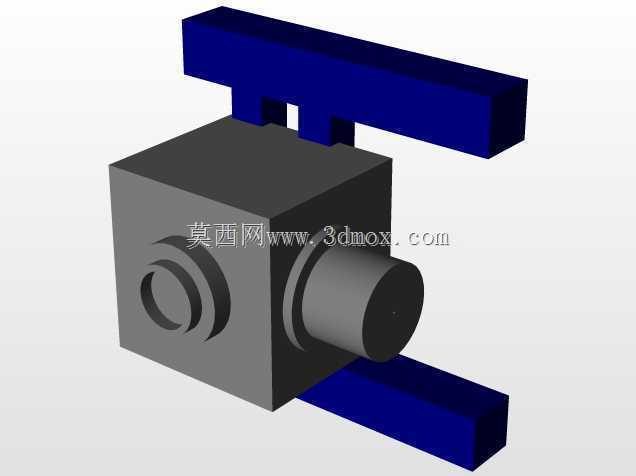

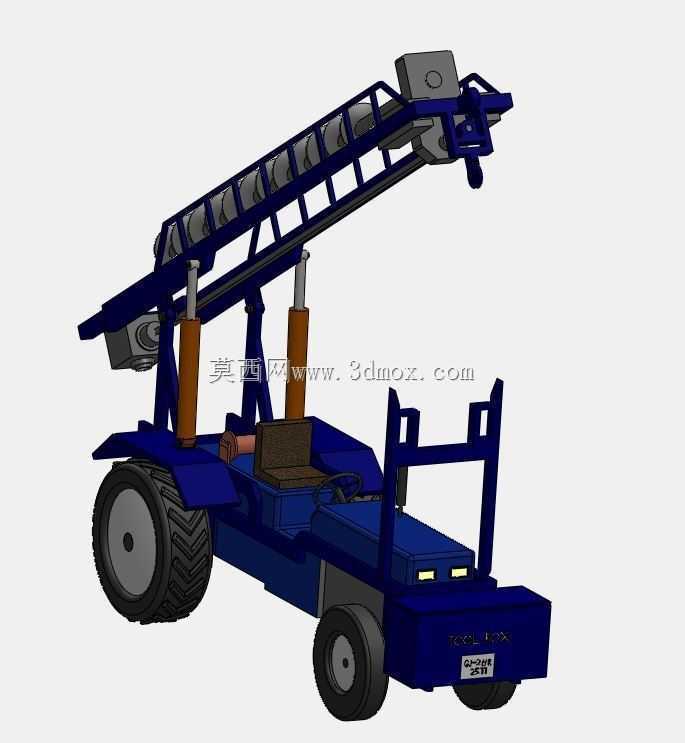

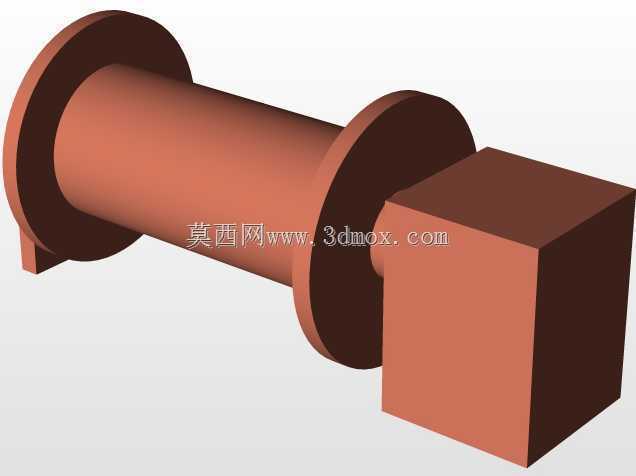

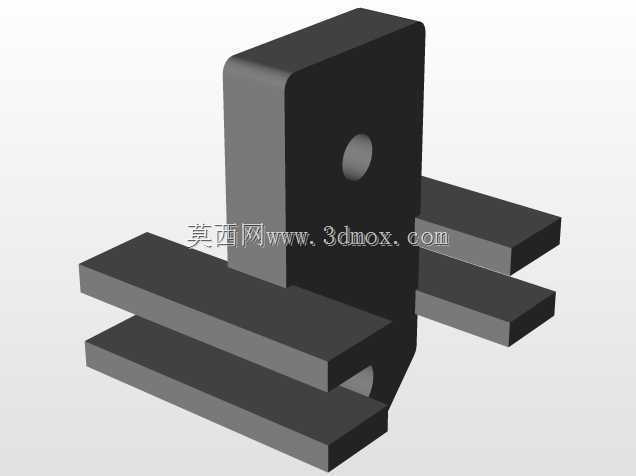

　　钻架部分采用垂直导轨式结构，长螺旋钻杆沿导轨做上下进给运动，钻架与底盘之间设置两组斜向液压支撑杆，作业时支撑杆伸出锁止，将钻架牢牢固定在垂直作业状态，避免钻孔过程中钻架晃动导致孔位偏斜，转场时液压杆收缩，可将钻架小幅后仰降低整机重心，提升行走过程的稳定性，无需额外拆解钻架即可完成短距离转场。动力传输路径上，钻杆的旋转动力由底盘搭载的动力单元通过传动机构传递，进给动作依靠液压系统驱动沿导轨滑移，操作位设置在钻架侧方，操作人员可直观观察钻杆下探位置与钻孔状态，无需额外配置旁站指挥人员，适配单人单机作业的零散施工场景。从安装边界与尺寸适配角度，整机宽度控制在常规乡村道路通行限宽范围内，高度在钻架收回状态下可满足乡村常见限高杆通行要求，

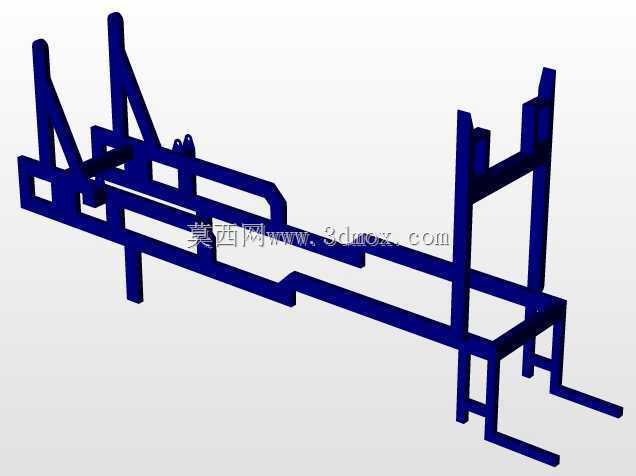

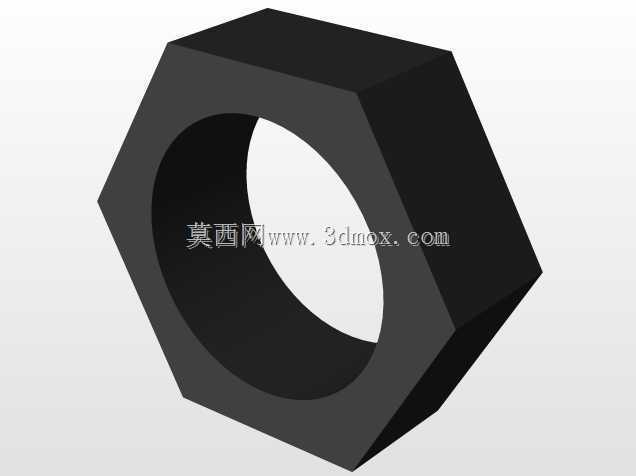

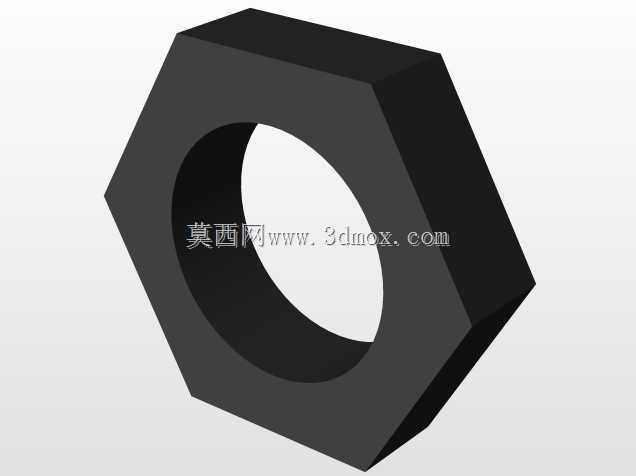

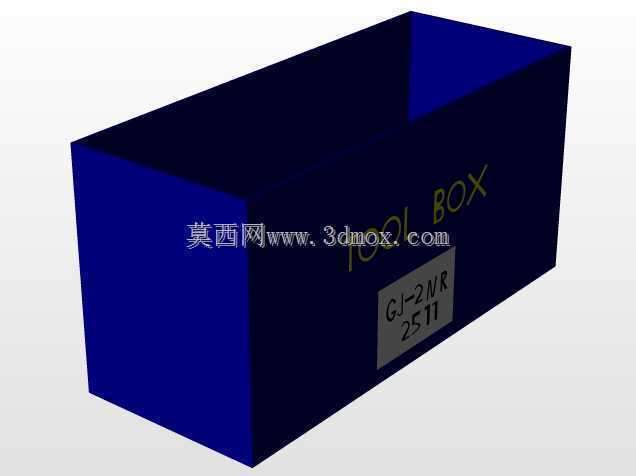

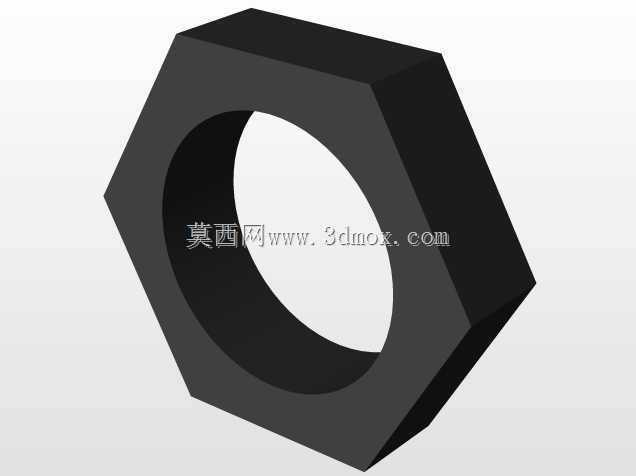

　　钻孔深度覆盖小型桩基施工的常规深度区间，钻孔直径适配民用建筑地基桩、光伏桩、小型支护桩的常用孔径范围，无需额外改装即可完成多数小型钻孔作业需求。结构细节上，钻架导轨采用耐磨型材制作，钻杆安装位设置快拆结构，可根据作业孔径需求快速更换对应规格的螺旋钻头，钻杆叶片采用连续螺旋结构，钻孔过程中可直接将土体沿叶片带出孔外，无需额外配合作业的清孔设备，减少施工配套设备投入。底盘部分预留了动力单元、液压油箱、操作机构的安装位，各部件布局紧凑，避免了冗余结构带来的整机重量冗余，同时预留了日常维护的操作空间，滤芯、液压阀组等易损件位置均设置在伸手可及的区域，降低日常维保的操作难度。作业过程中，设备可自行走至孔位位置，

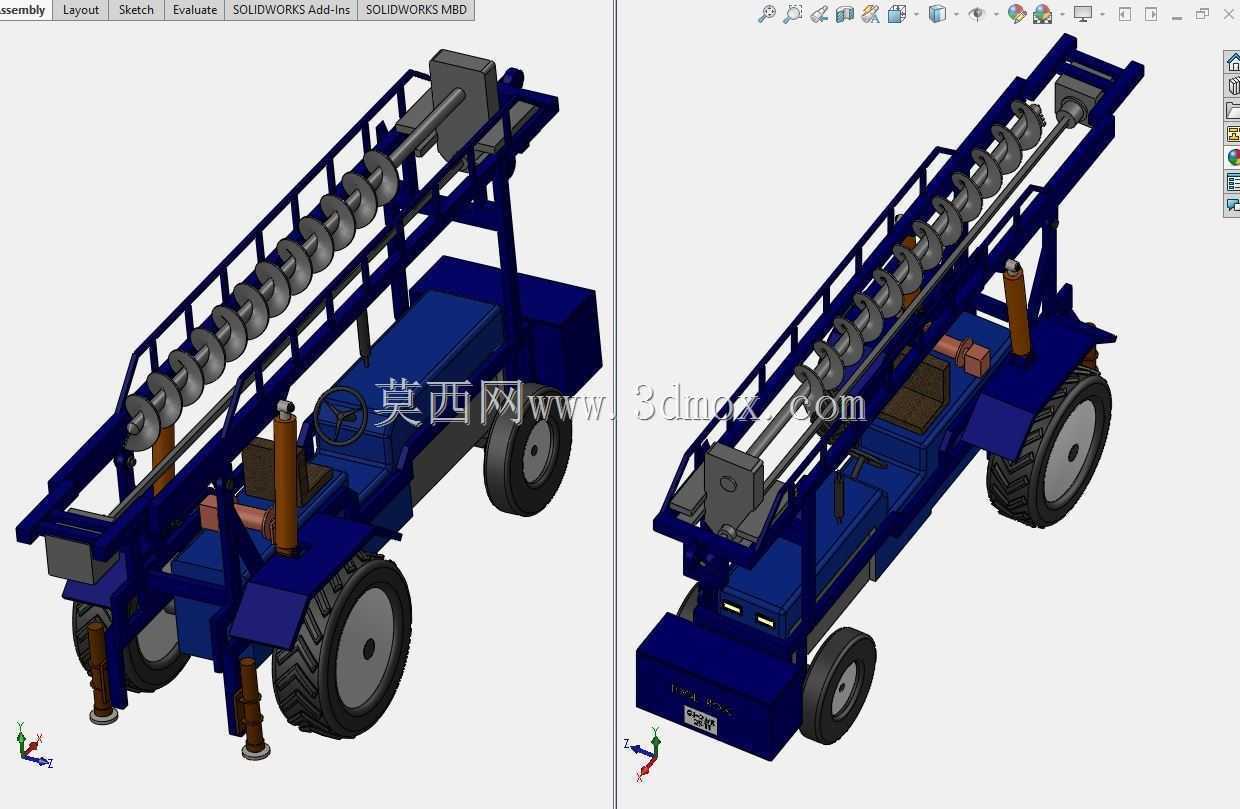

　　通过液压支腿（图中未完全展示但结构预留安装位）微调机身水平度，随后启动钻杆旋转，控制进给速度匀速下钻，直至达到设计孔深后反向提升钻杆，即可完成单孔作业，整个作业流程无需额外吊装设备配合，单台设备即可完成点位移动、对位、钻孔的全流程作业，相比人工挖孔、便携式钻孔设备，作业效率提升数倍，同时降低施工人员的劳动强度。针对不同工况的适配性，该结构可根据需求调整钻架长度，适配不同钻孔深度的作业需求，也可更换不同形式的钻头，适配黏土、砂土、含少量砾石的土层等不同地质条件，避免了单一功能设备的场景局限性。
