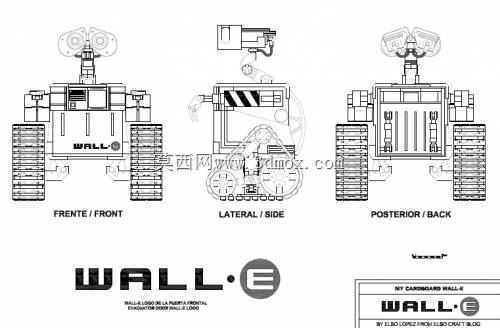

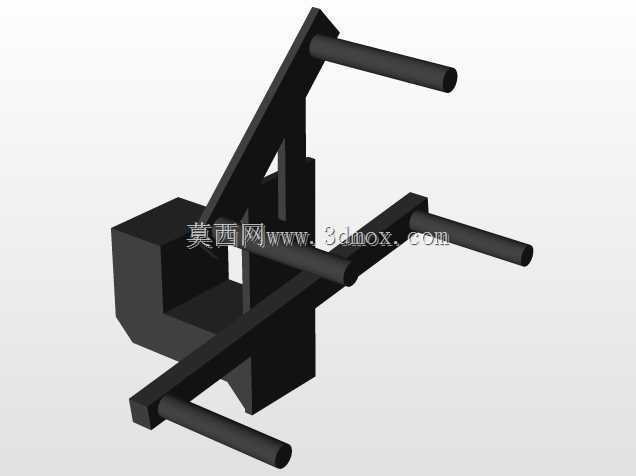

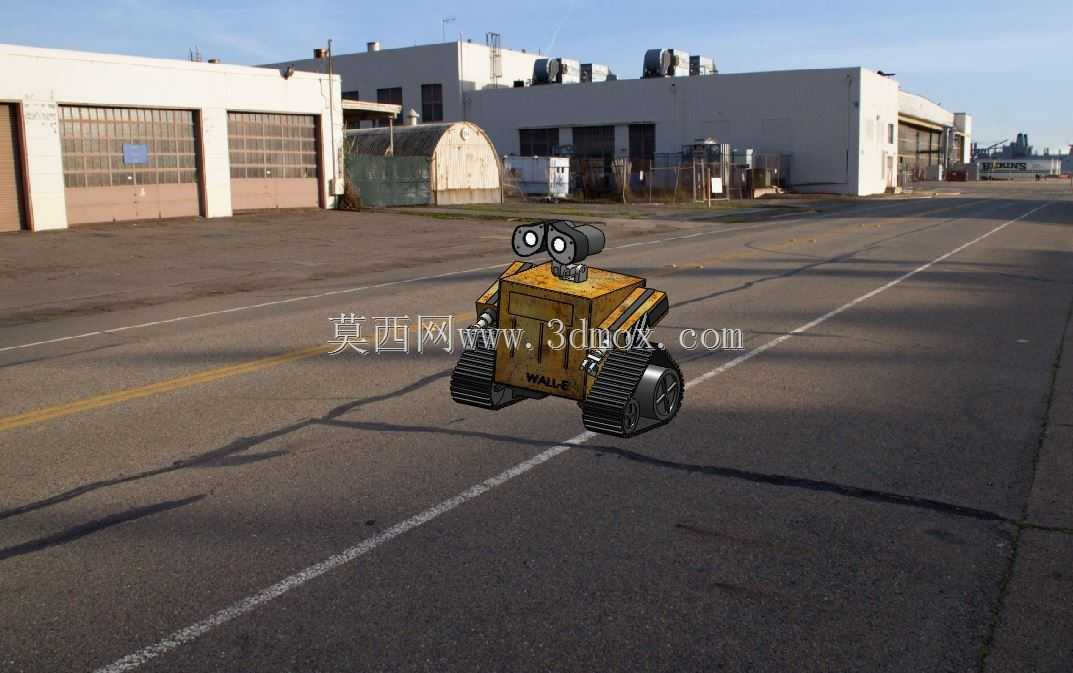

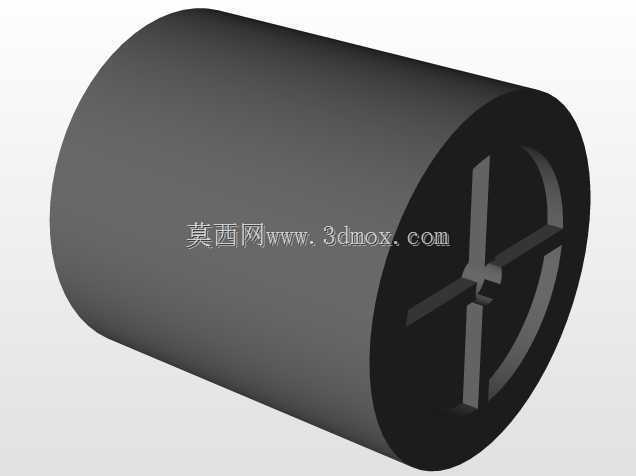

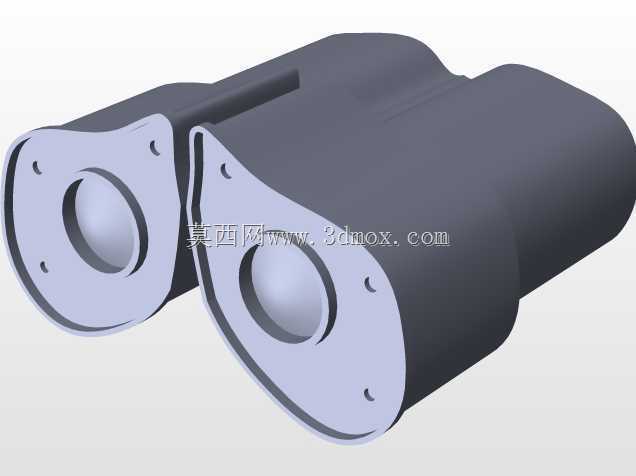

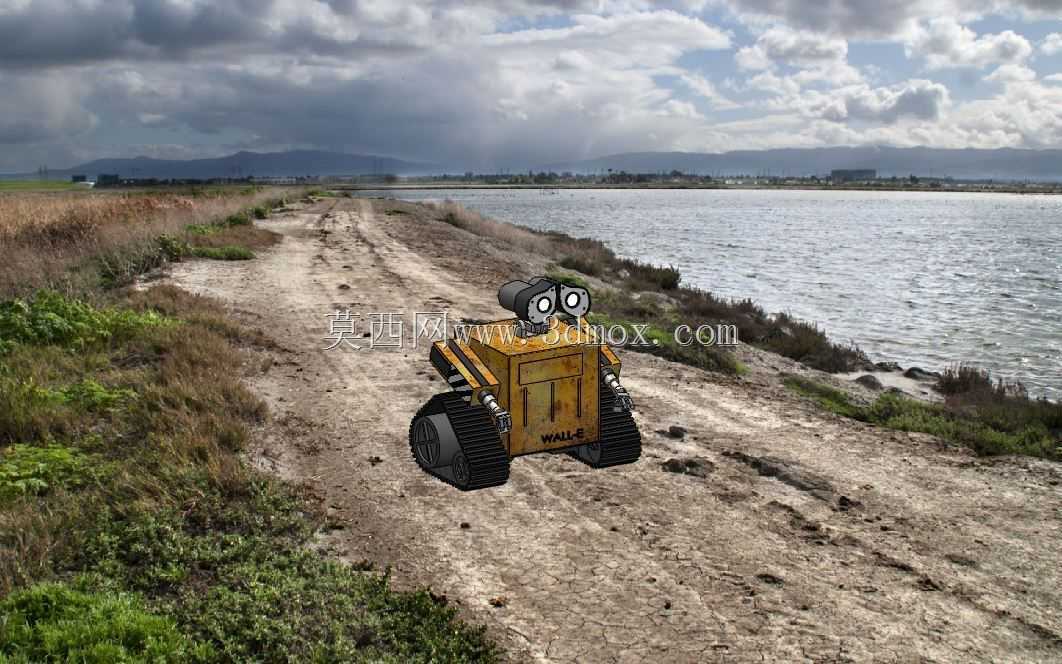

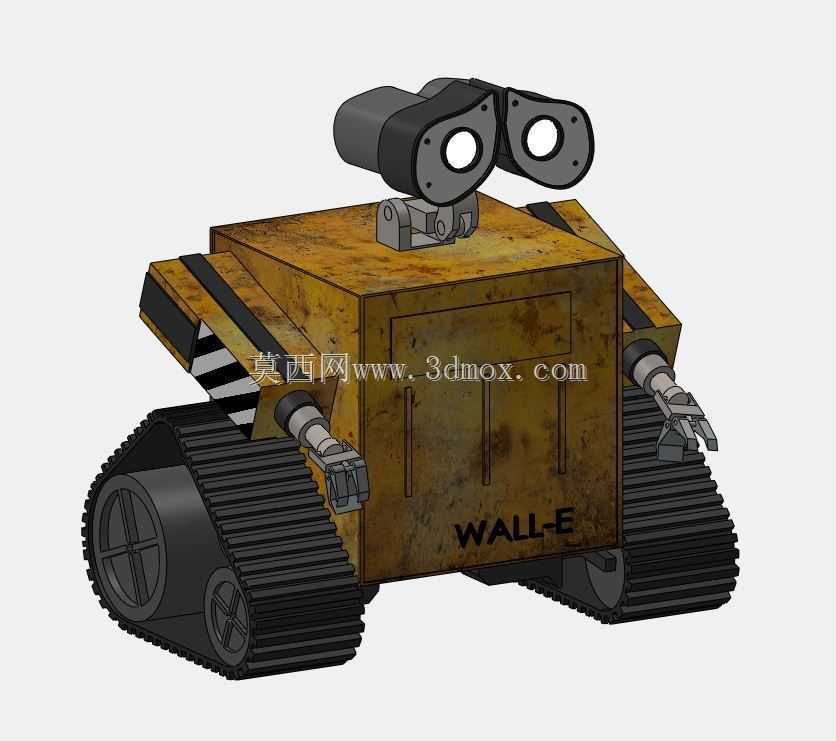

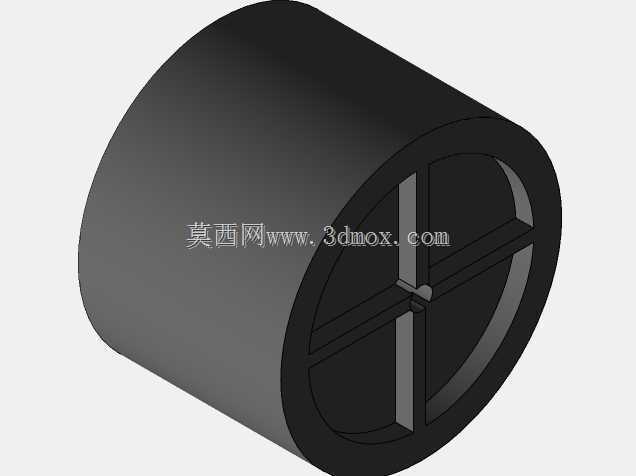

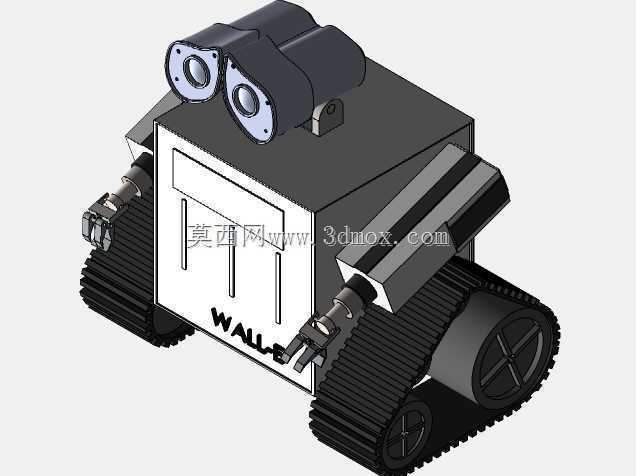

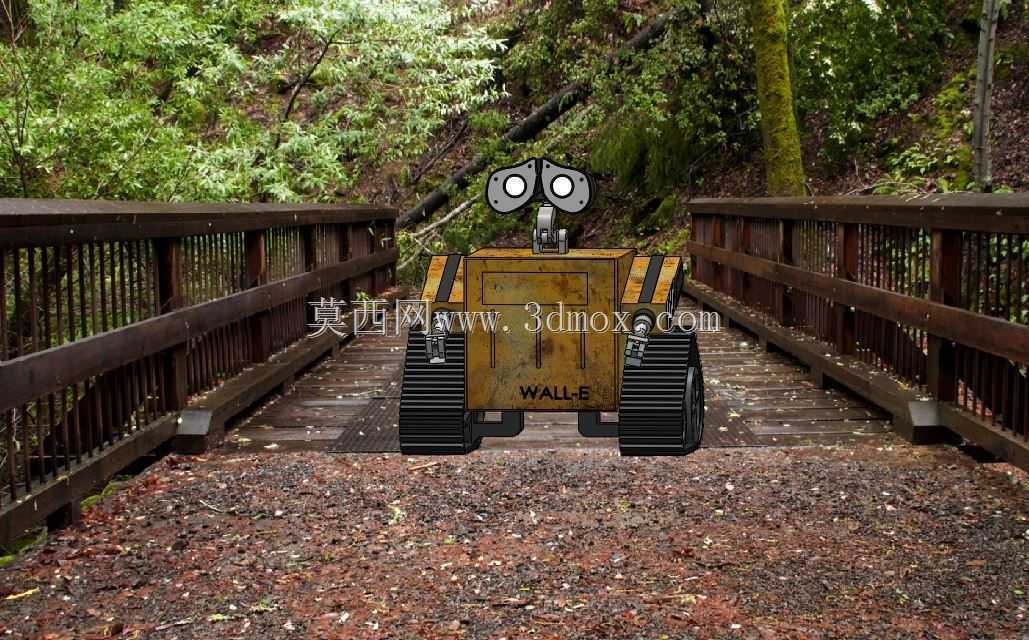

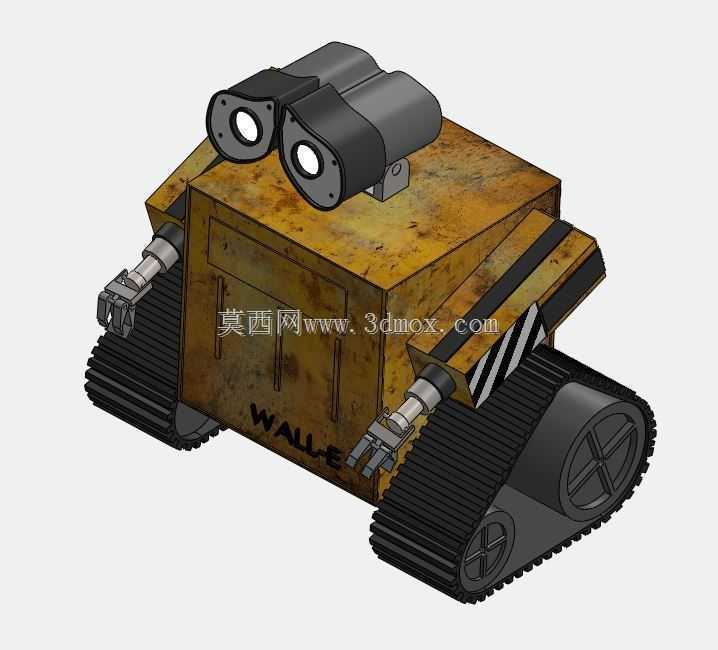

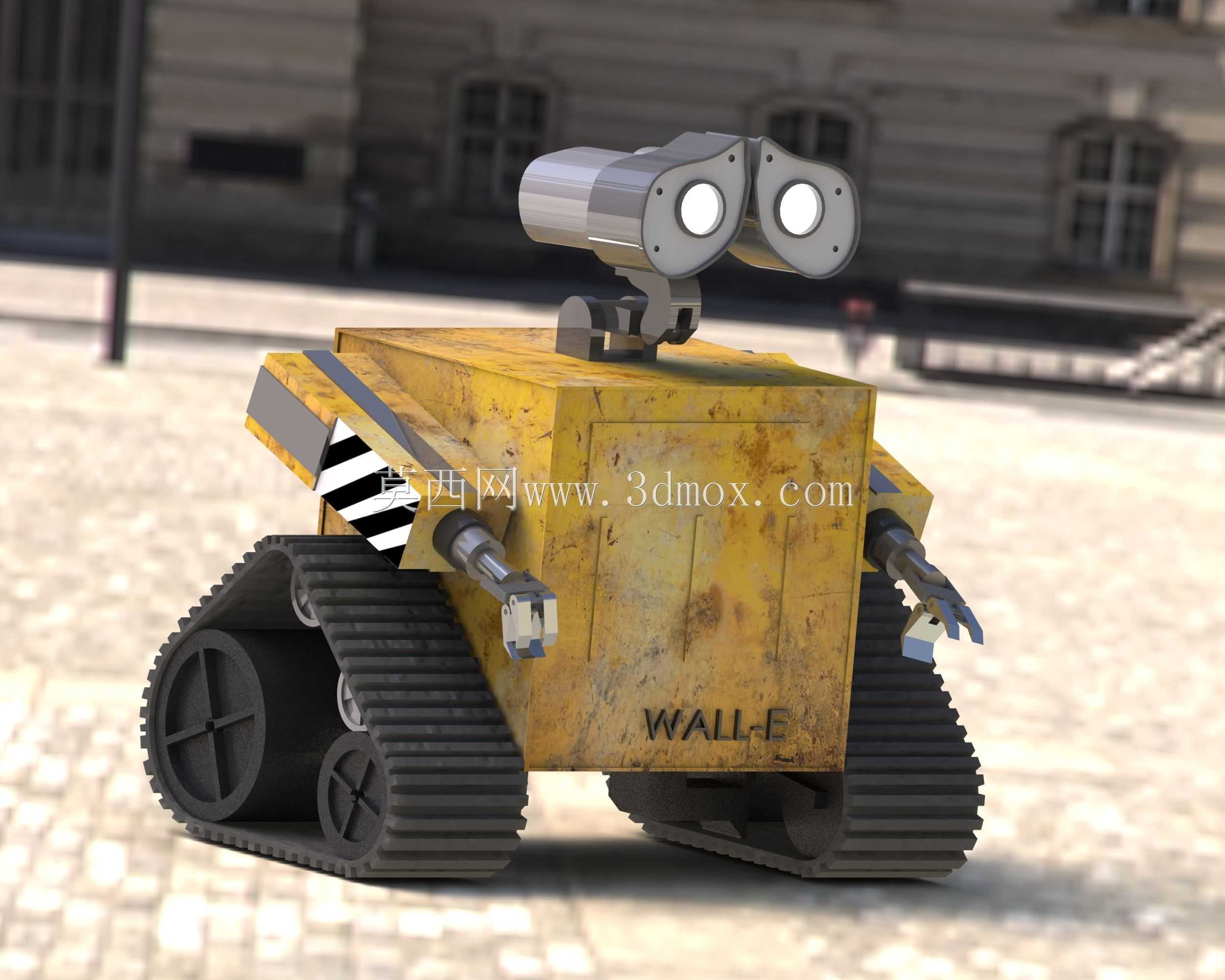

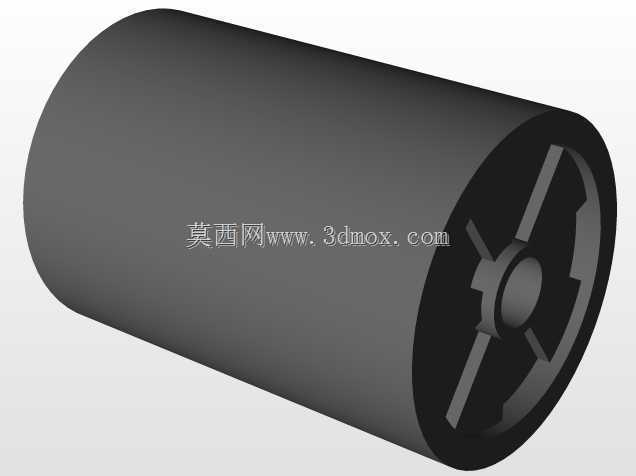

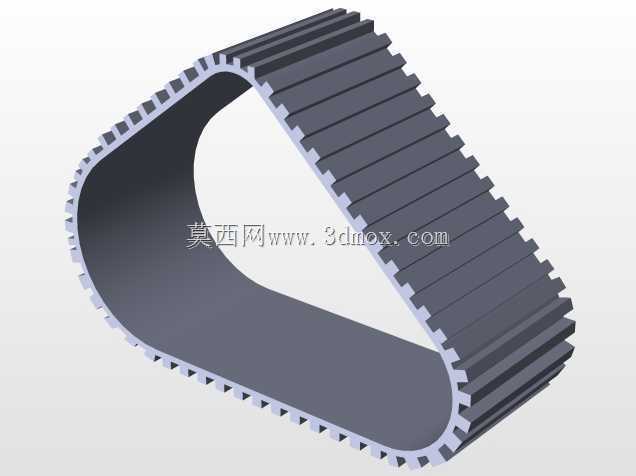

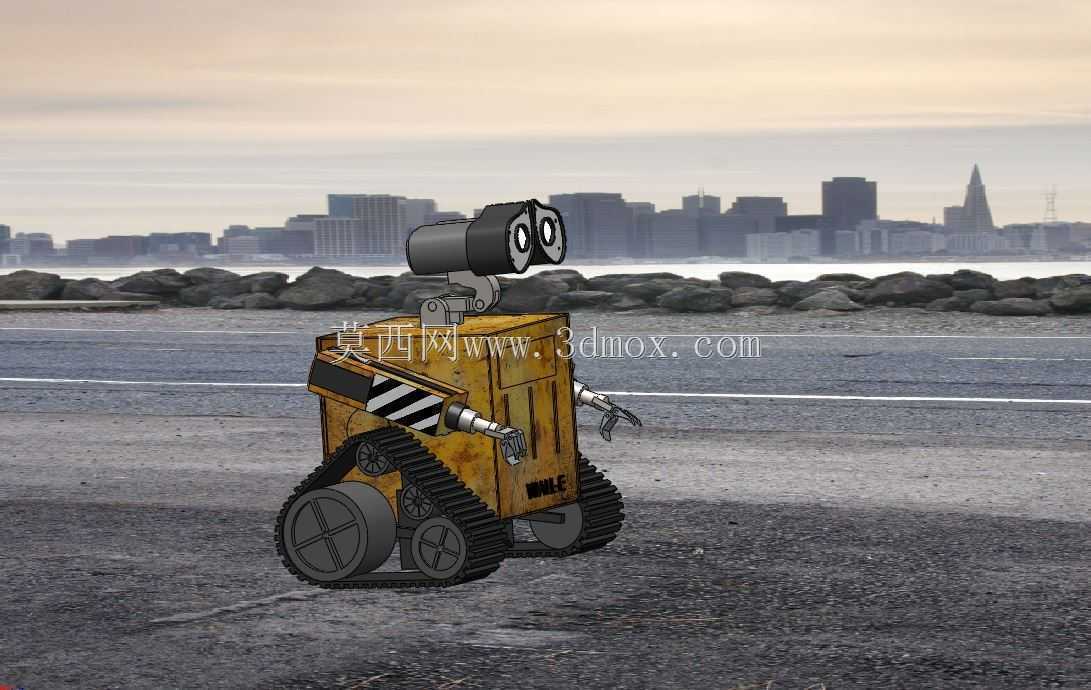

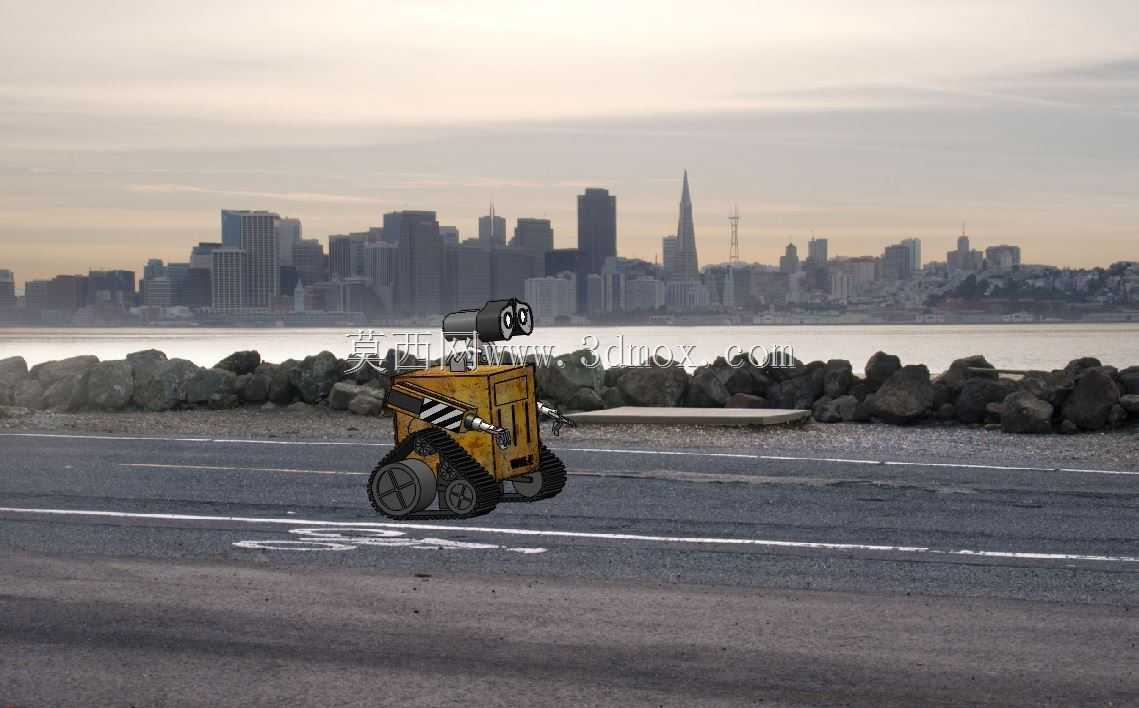

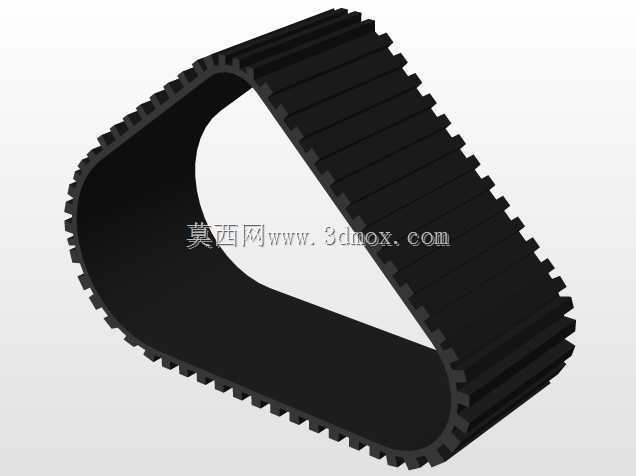

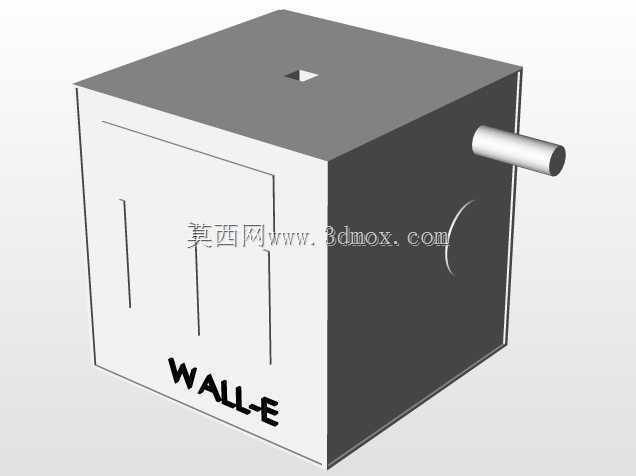

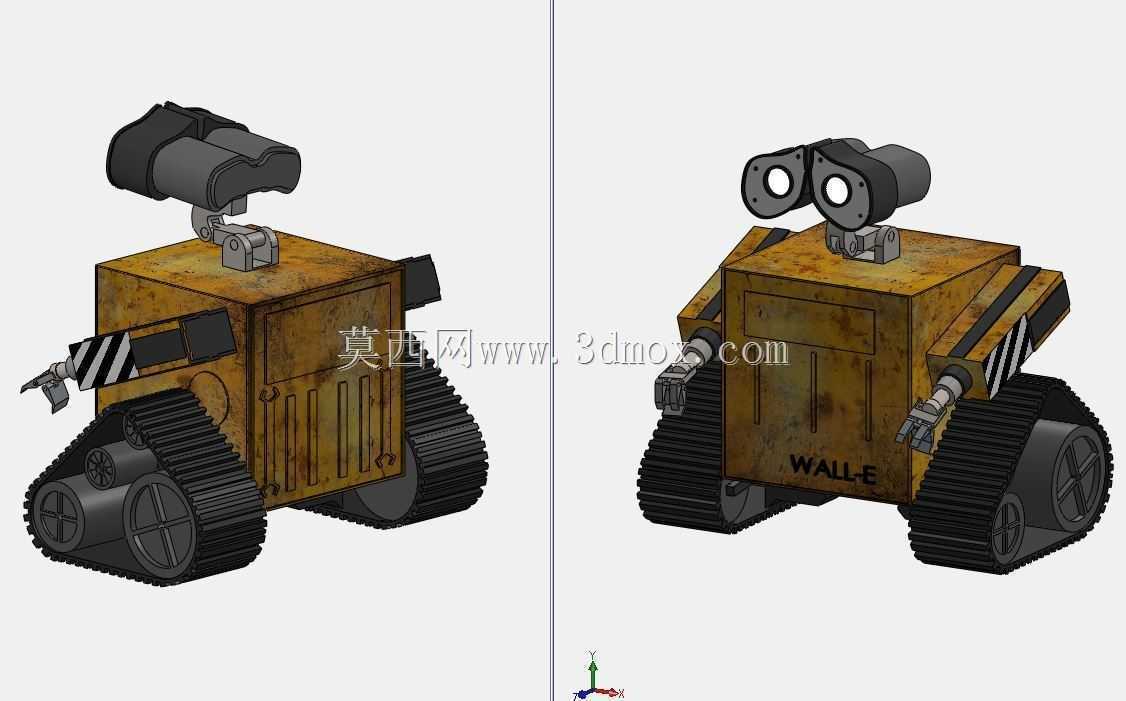

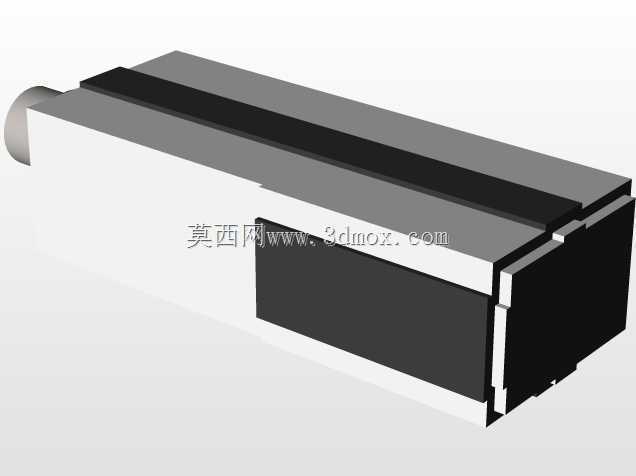

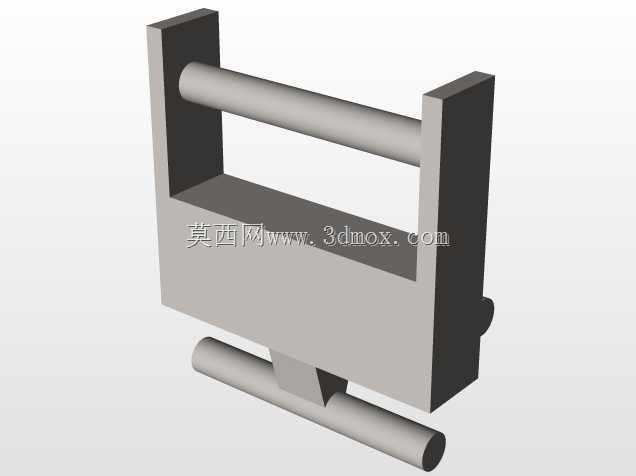

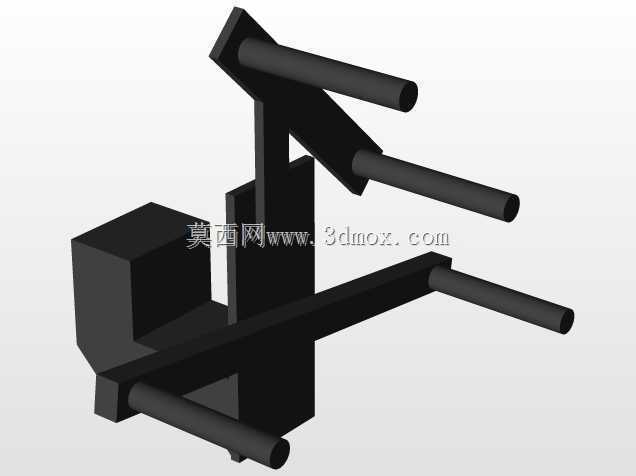

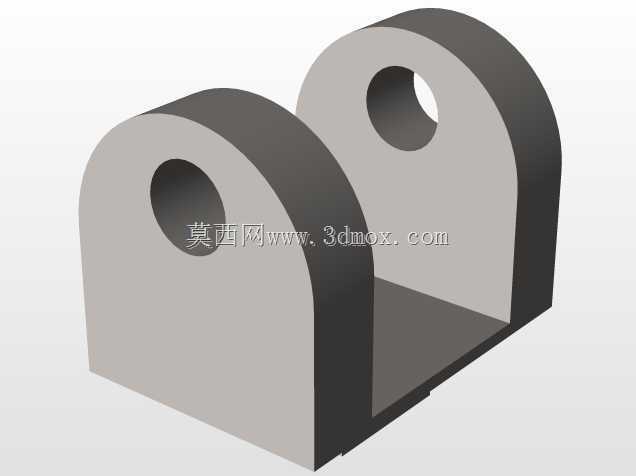

颈部支座内置水平回转与俯仰两个自由度的转动副,转动角度范围覆盖水平正负120度、俯仰正负45度,可满足视觉模组对周边环境的大范围扫描需求,双目外筒采用金属质感的圆柱外壳,镜片位置做了内凹设计,可减少外部光线直射对视觉采集的干扰。双侧机械臂采用三段式铰接结构,从主体侧部的安装座向外延伸,大臂与主体连接位置设置转动副,可实现前后摆动与小幅抬升,小臂与大臂之间设置铰接点,末端执行器采用简化的夹爪结构,夹爪开合范围在0-30mm之间,可完成小型轻质物件的夹取动作,机械臂所有铰接位置都预留了走线槽,内部驱动线路可通过线槽直接接入主体内部的控制腔,避免线路外露造成的磨损或勾挂问题。主体外壳表面做了分块式可拆卸设计,该履带式行走机器人结构设计参考影视IP中的经典形象,整体采用方正箱型主体作为核心承载结构,主体外壳做了做旧质感的分块设计,既还原形象特征,也为内部元器件预留了充足的安装空间。行走部分采用双侧独立履带模组,单侧履带由驱动轮、承重轮、导向轮以及一体式橡胶履带构成,驱动轮内置在主体下部腔体内,通过侧出轴连接履带主动轮,承重轮采用小直径多轮排布方式,可有效分散主体重量,保证在不平整硬质地面行走时的接地稳定性,履带模组与主体之间采用隐藏式铰接固定,预留了10mm左右的上下浮动间隙,可抵消行走过程中的路面颠簸冲击,避免主体结构出现硬磕碰。头部双目视觉模组采用双筒并列式结构,通过颈部可转动支座与主体顶部连接,
上盖与侧围板通过卡扣与主体框架连接,无需额外工具即可快速拆开,方便对内部的控制板、电池、驱动模块进行调试或更换,外壳表面的做旧纹理并非单纯的外观装饰,对应的凹凸结构可在一定程度上提升外壳的结构刚度,减少轻微磕碰造成的外壳凹陷变形。从安装边界来看,整体结构的最大外轮廓尺寸控制在长宽高220mm180mm240mm范围内,双侧履带外侧间距为180mm,可顺利通过宽度200mm以上的通道,主体底部离地间隙为25mm,可跨越高度不超过20mm的垂直障碍,满足室内平整地面、小坡度坡面、小幅障碍路面的行走需求。在实际应用场景中,该结构可作为桌面级展示摆件、青少年编程教学实训载体、小型巡检机器人原型使用,作为教学载体时,
可在主体内部预留的安装位加装开源控制板、蓝牙模块、小型舵机,快速搭建可动的编程实训平台,帮助学习者理解履带行走结构、多自由度关节转动、视觉采集模块布置的相关设计逻辑;作为展示摆件时,整体结构的分件设计可支持不同材质的表面处理,比如外壳做旧涂装、金属件电镀处理、履带做橡胶哑光处理,还原影视形象的质感;作为小型巡检原型时,可在双目位置替换为实际的摄像头模组,在主体内部加装温湿度、烟雾传感器,利用履带行走的地形适应能力,完成室内小范围的环境巡检任务。设计过程中优先保证了结构的可装配性,所有零件的拔模角度都控制在1.5度以上,避免注塑或3D打印过程中出现脱模困难的问题,铰接位置的配合公差采用H7/g6的间隙配合,既保证转动顺畅,
又不会出现过大的晃动间隙,履带部分的齿形与驱动轮齿形做了匹配设计,啮合间隙控制在0.2mm,避免行走过程中出现履带跳齿或卡滞的问题。主体内部的腔体做了分区设计,前侧腔体预留电池安装位,中部腔体放置控制板与驱动模块,后侧腔体预留拓展安装位,可根据不同的使用需求加装对应的功能模块,腔体内部设置了多个螺丝柱,可直接通过M2螺丝固定各类电路板与元器件,无需额外设计固定支架,减少整体的零件数量。头部与颈部的连接位置设置了限位结构,避免转动角度过大造成内部线路拉扯断裂,机械臂的各个铰接位置都设置了阻尼垫片,可让机械臂停留在转动范围内的任意角度,既满足展示时的姿态调整需求,也能在夹取物件时提供足够的保持力,不会因为自身重量出现垂落问题。
