卡特D6H底盘改装管道运输管托架设备

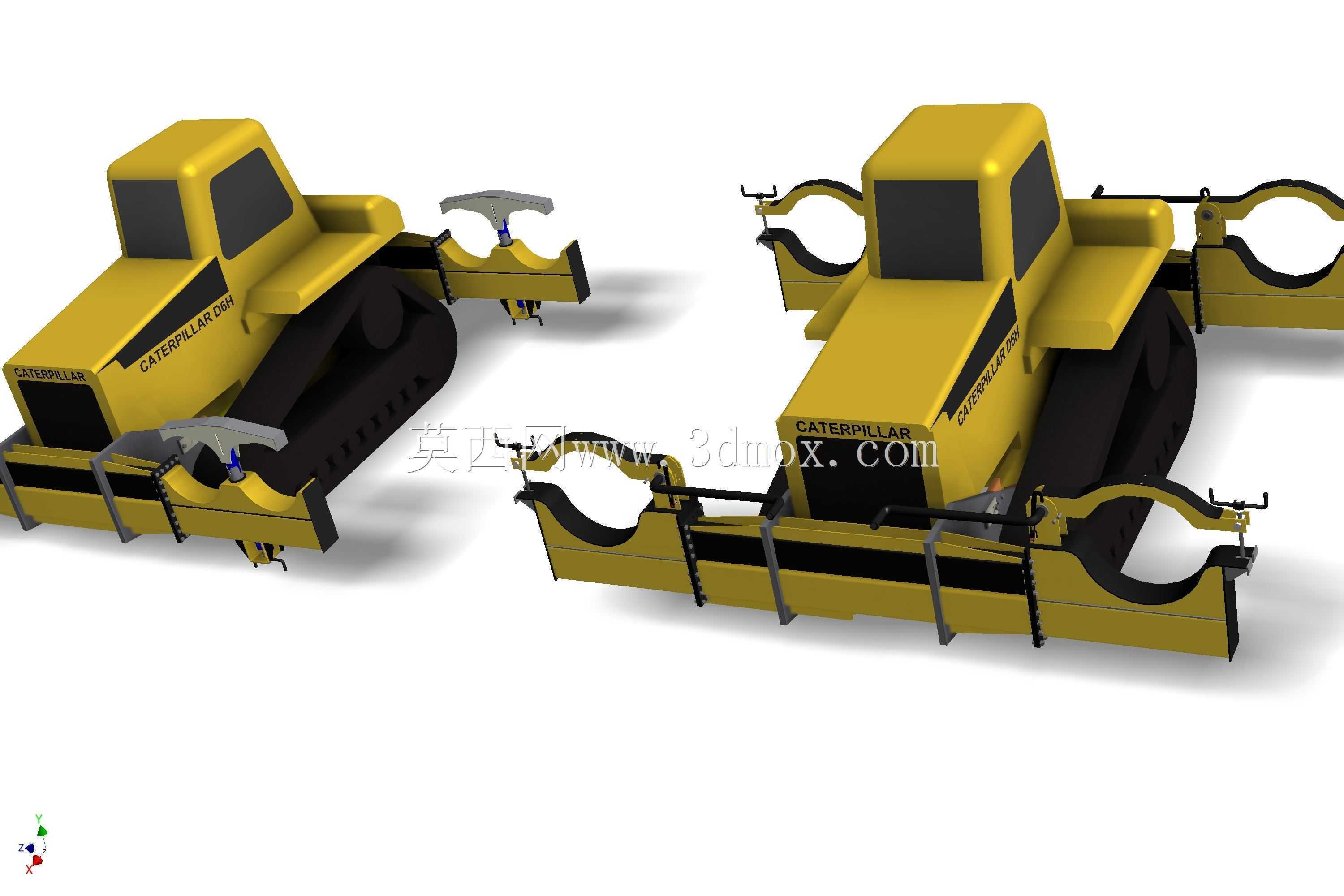

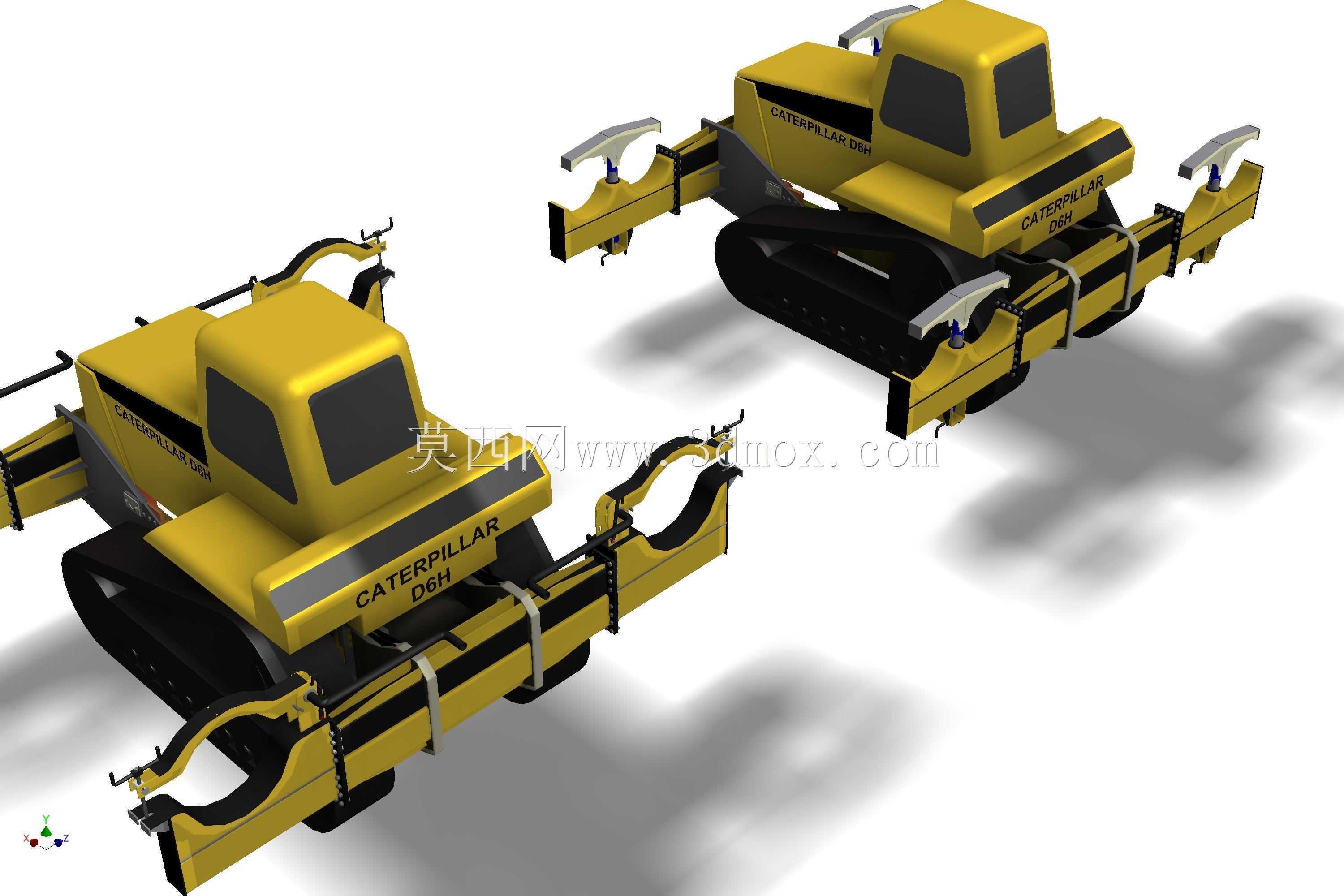

　　在长输油气管道、市政管网的野外施工作业场景中，常规轮式运输车辆往往受限于泥泞、沟壑、松软土质的复杂地形，无法顺利完成管材的场内转运与布管作业，而这款基于卡特D6H履带推土机底盘改装的管托架设备，正是针对这类极端施工工况开发的专用作业装置。不同于常规推土机仅配置前端推土铲的结构，该设备在原有履带底盘的基础上，对机身前后端的作业属具安装位做了适配性改造，拆除了原机的重型推土铲与尾部松土器，替换为对称布置的弧形管托夹持机构，可直接承托大口径钢制管道的管身，依托履带底盘极低的接地比压，在沼泽、坡地、未平整的施工带内完成管道的短距离转运、对口辅助就位作业，解决了轮式设备进场难、吊装设备转场成本高的现场痛点。从结构设计逻辑来看，

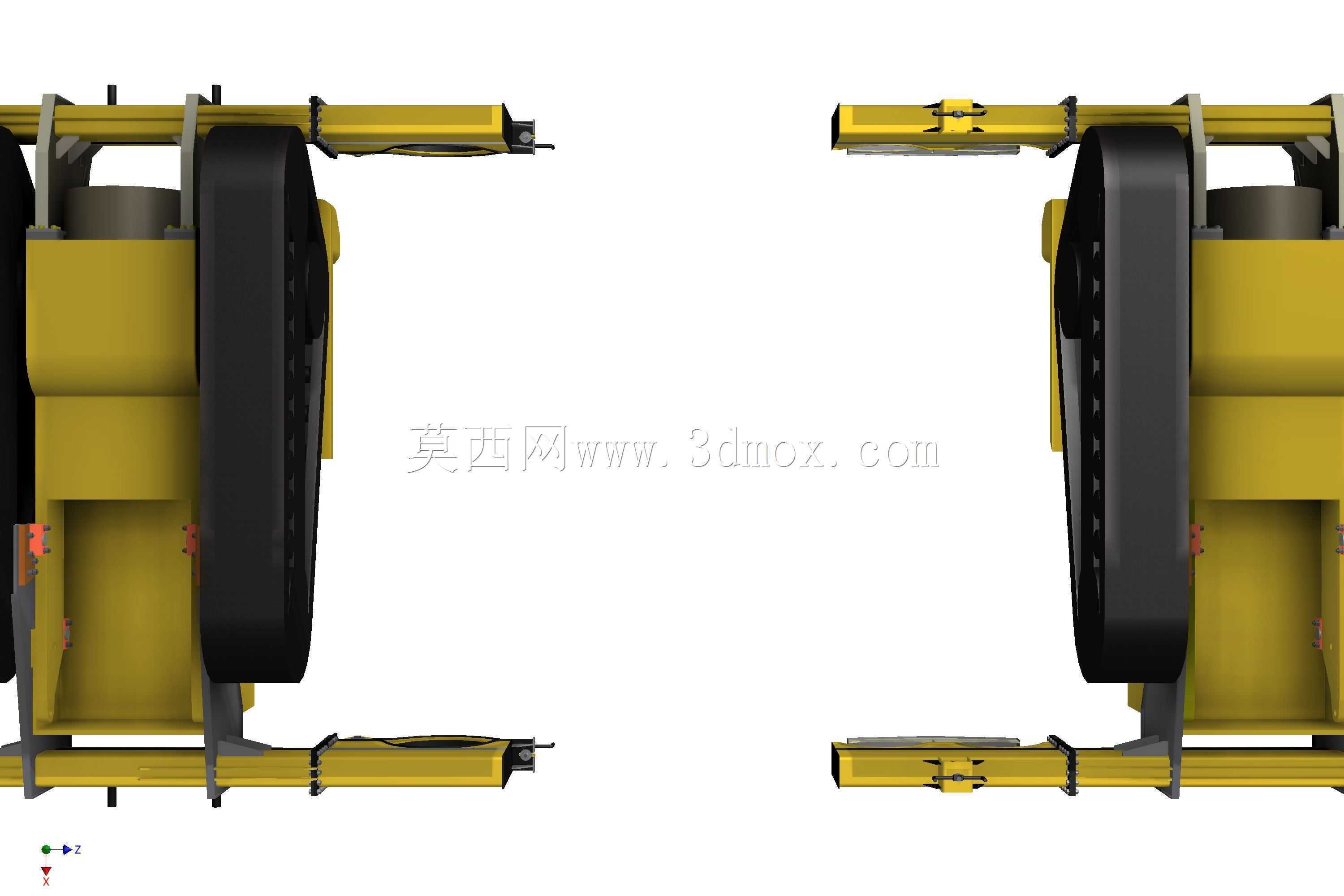

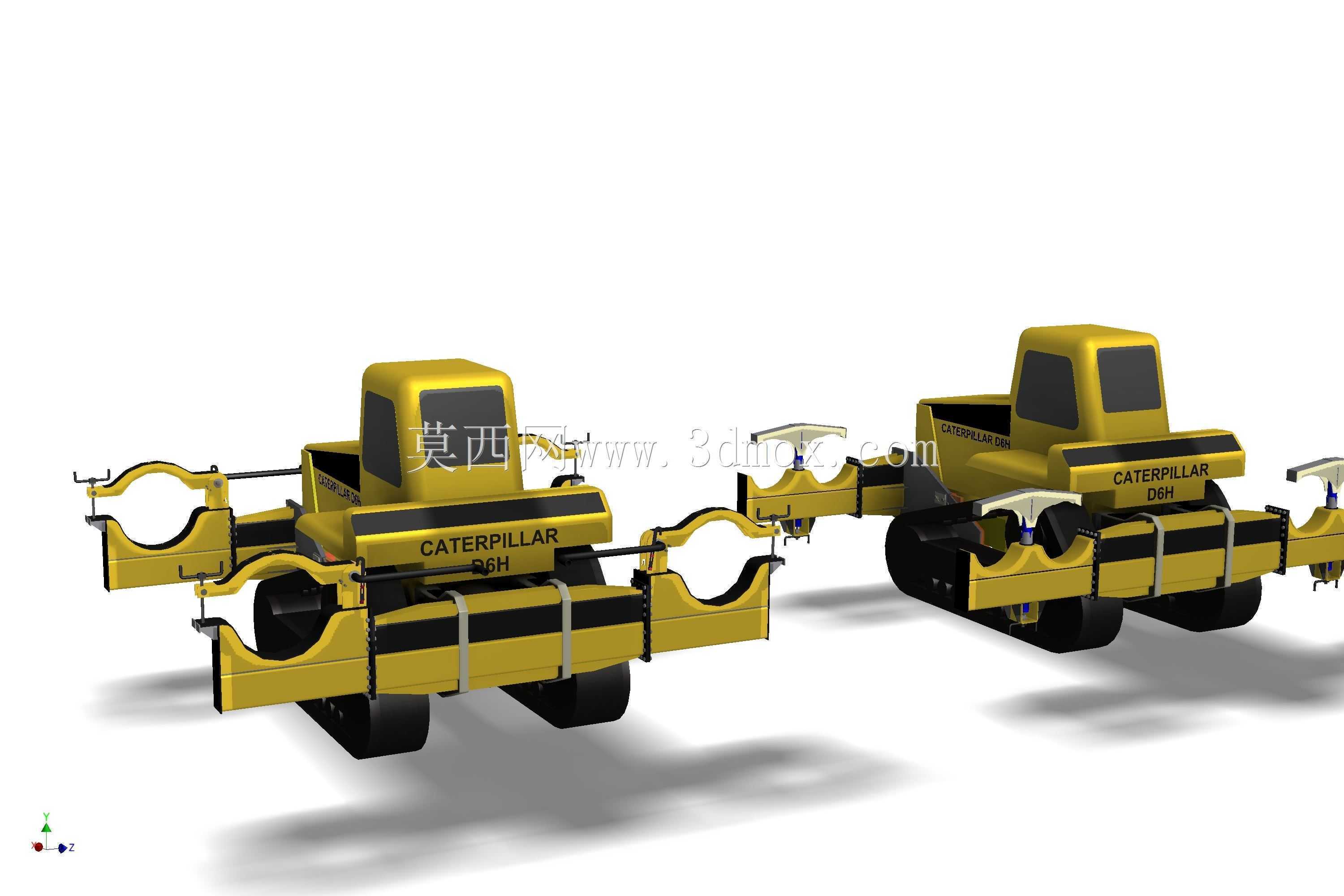

　　该改装方案最大化沿用了卡特D6H原机的成熟底盘结构，包括履带行走系统、动力舱、驾驶舱的布局均未做大幅改动，仅对机身前后的挂载连接点做了强度补强：原推土铲的两个提升液压缸保留原有液压接口，直接为前侧管托架提供俯仰调节的动力，尾部新增的管托架则通过转接支架与原松土器的安装基座连接，额外增设两组辅助液压缸实现管托的开合与高度调整，无需对原机的液压系统做大规模改线，仅需在分配阀处增设一路控制油路即可完成功能切换，改装成本低且可靠性有原机零部件体系做支撑。管托的夹持面采用与管道外径匹配的圆弧曲面设计，曲面内侧预留了橡胶缓冲垫的安装槽位，实际作业时可避免刚性夹持对管道防腐层造成刮蹭损伤，前后两组管托的中心距经过匹配计算，

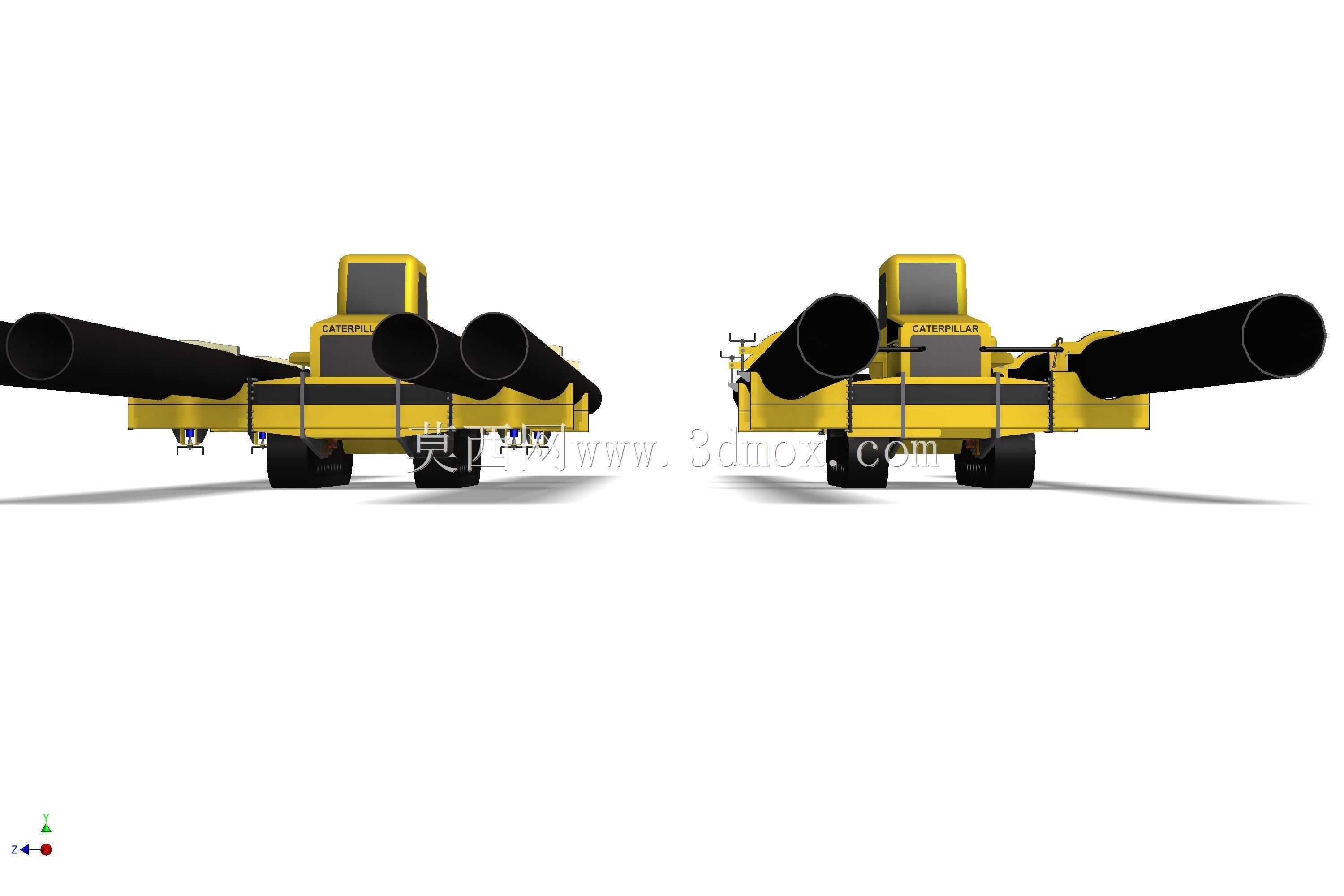

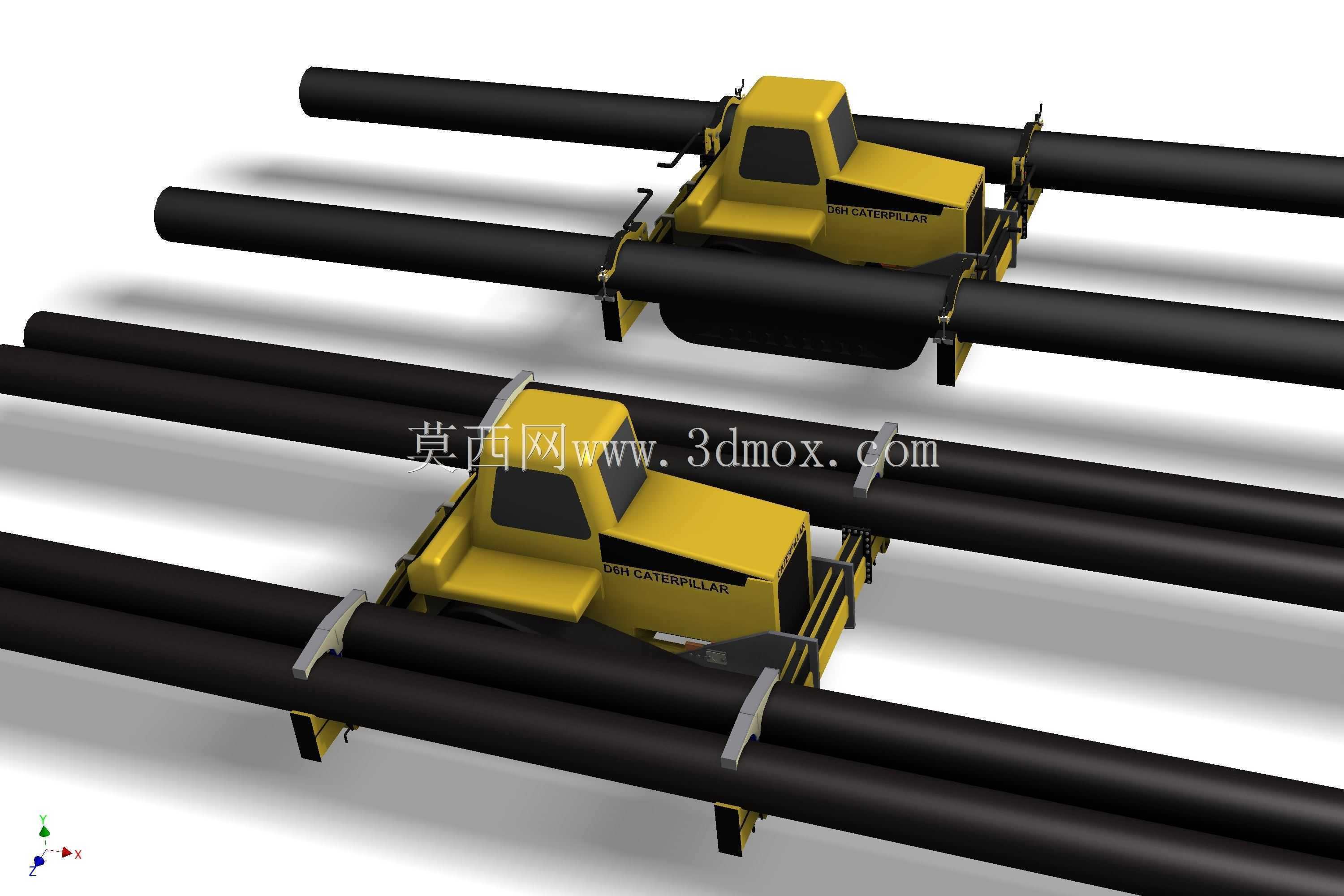

　　可适配6米到12米长度的常规工程管材，单组管托的额定承载能力匹配原机的重心分布，满载状态下整机重心仍落在履带接地长度的中心区间内，不会出现坡地作业倾翻的风险。从安装边界尺寸来看，改装后的设备整机宽度与原D6H推土机保持一致，满足施工带内的会车与通行宽度要求，管托完全收起时整机长度仅比原机增加0.8米，可直接通过平板拖车完成转场运输，无需额外拆解属具；管托完全展开时，最低夹持位置距离地面高度为0.3米，最高举升高度可达1.8米，可直接配合管道焊接工位的对口高度要求，无需额外借助吊装设备完成高度调整。在实际作业流程中，该设备可独立完成从堆管场到焊接作业面的管材转运，行驶过程中前后管托同步锁紧管道，配合履带底盘的差速转向功能，

　　可在狭窄的施工便道内灵活调整位置，到达作业点后可通过调整前后管托的高度差，辅助完成管道的对口错边调整，相比传统的“吊管机+人工配合”的作业模式，单台班作业效率可提升40%以上，且设备操作人员仅需持有推土机操作资质即可上岗，无需额外培训专用吊管机操作技能。结构细节上，管托架的主体承力结构采用箱型梁焊接结构，材料选用与原机铲刀同等级的高强度耐磨钢板，所有铰接点均采用密封式关节轴承，可适应野外多粉尘、多泥沙的作业环境，日常维护仅需按原推土机的保养周期加注润滑脂即可，无额外的特殊保养要求。考虑到野外施工可能遇到的小半径转弯场景，前后管托的内侧均设置了可转动的尼龙滚轮，当设备带载转向时，管道可在滚轮上产生小幅相对转动，避免管身与托架之间出现硬摩擦划伤防腐层，同时也降低了转向时的底盘负载，减少履带的侧向磨损。
