可承受复合载荷脚踏轴承三维结构设计

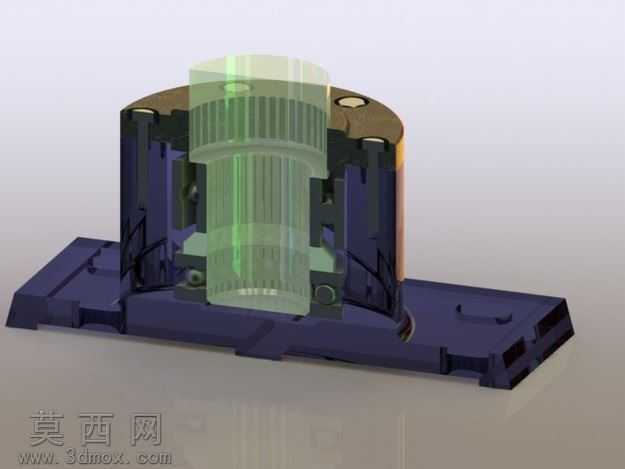

本脚踏轴承模型采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计规范，对轴承的各个组成部件进行了独立特征构建，从底部安装基座、两侧支撑立架到内部轴承组件、上部衔接套筒均采用自底向上的装配逻辑，各部件间的配合关系完全贴合实际装配要求，同轴度、平行度等形位公差在建模阶段就通过软件的几何约束功能完成预设，确保模型可直接用于后续的工程图导出与结构仿真分析。渲染阶段采用半透明材质与实体材质搭配的表现方式，上部的套筒结构赋予半透明淡绿色工程塑料材质，通过调整材质的透明度与折射参数，可清晰展示内部嵌套的保持架与滚动体排布结构，让观察者无需拆解模型就能直观看到轴承内部的组件布局；底部基座与两侧支撑结构采用深蓝色哑光工程塑料材质，金属嵌件与安装孔位赋予深灰色金属材质，通过材质的色彩与质感差异清晰区分不同功能的部件，同时添加柔和的环境光与定向光源，模拟工业产品展示的光照效果，突出结构的轮廓层次与装配关系。结构设计上，该脚踏轴承可同时抵抗轴向推力球轴承载荷与垂直轴位置的径向载荷，也能抑制可能出现的径向球轴承径向载荷，底部的长条形安装基座预留了对称分布的安装固定孔位，可实现与安装基面的稳定连接，两侧的支撑立架对内部轴承组件形成环抱式支撑，提升整体结构的抗倾覆能力，内部的滚动体排布经过优化，可在承受脚踏带来的交变冲击载荷时保持转动顺畅，避免出现卡滞或偏磨问题。设计思路围绕脚踏工况的实际使用需求展开，针对脚踏使用过程中载荷方向多变、存在冲击载荷的特点，摒弃了单一承载类型轴承的设计方案，采用复合承载结构，兼顾轴向与径向的承载能力，同时在结构上预留了足够的安装调试余量，各部件的壁厚与加强筋布局经过受力合理性验证，在保证结构强度的前提下尽可能控制整体重量，适配各类脚踏机构的安装使用场景，模型的所有特征均保留可编辑参数，可根据实际使用需求调整尺寸规格，快速衍生出适配不同安装空间的变体结构。
