双螺旋齿单级减速齿轮箱结构设计

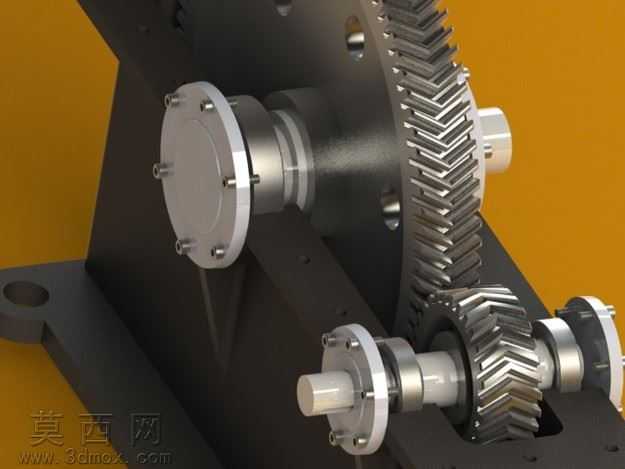

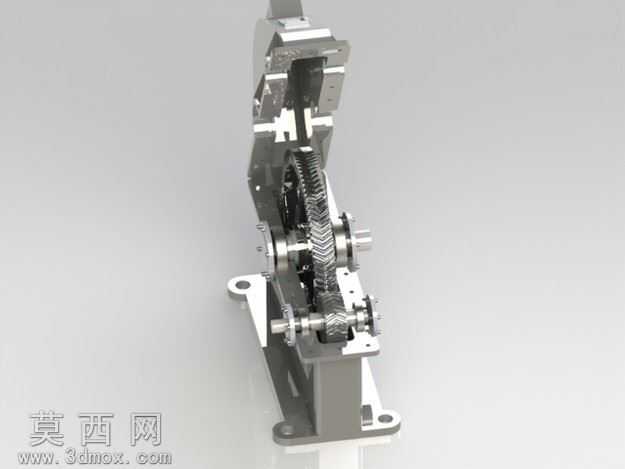

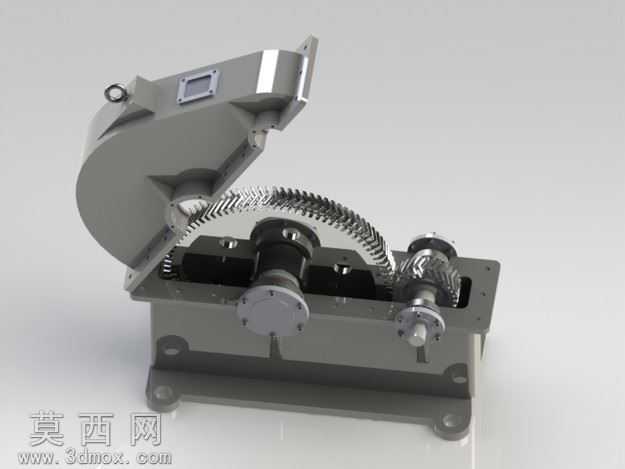

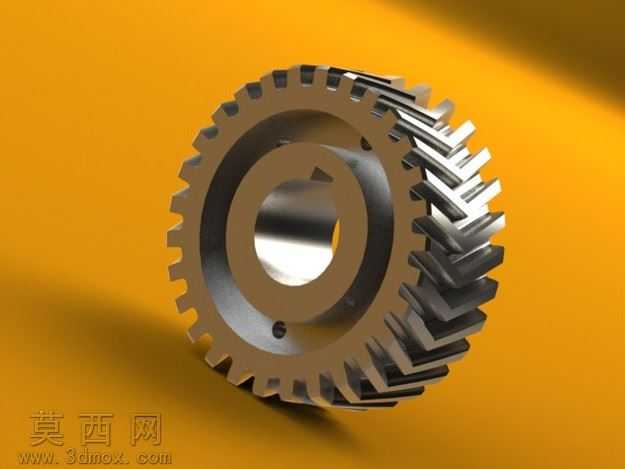

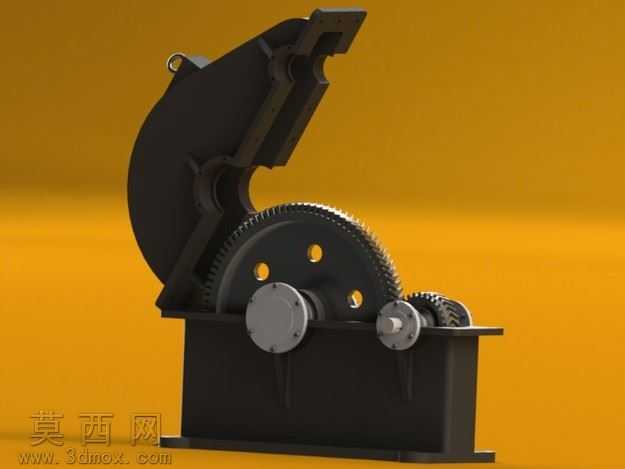

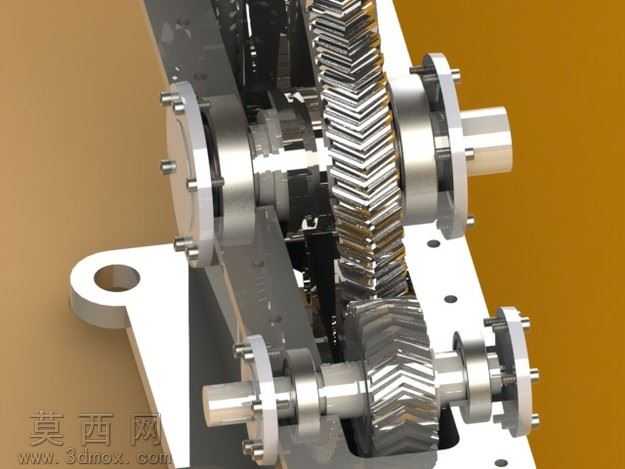

本作品为单级减速齿轮箱三维设计，核心采用双螺旋齿轮作为传动构件，建模过程中严格遵循机械传动设计规范，先完成核心传动参数的匹配计算，确定大双螺旋齿轮齿数为105、小双螺旋齿轮齿数为29，以此实现设定的减速传动比，满足动力输入输出的转速匹配需求。建模阶段从齿轮齿形的精准绘制入手，还原双螺旋齿的人字齿形结构，保证齿面啮合的贴合度，避免传动过程中出现轴向力过大、啮合冲击等问题，后续依次完成传动轴、轴承座、箱体支撑结构、端盖紧固件等配套零部件的建模，每一个零部件的尺寸都经过公差匹配校验，确保装配关系符合实际机械加工与装配的工艺要求。渲染阶段采用金属材质模拟真实齿轮箱的构件质感，对齿轮齿面、轴类零件做金属光泽与机加工纹理处理，箱体支撑结构做哑光金属质感区分，通过光影调整突出齿轮啮合区域的结构细节，清晰展示内部传动的布局逻辑。结构设计上，双螺旋齿轮的选用可有效抵消单斜齿传动产生的轴向力，提升传动过程的平稳性，降低运转噪音与轴承负载，支撑结构采用带安装孔的一体式支架设计，既保证整体结构的刚性，也便于齿轮箱在配套设备上的安装固定，两端轴伸结构预留了充足的动力连接空间，可适配不同的输入输出连接件。整个设计完整还原了单级减速齿轮箱的装配逻辑，所有零部件可实现虚拟装配干涉检查，清晰展现动力从输入轴传入、经双螺旋齿轮副减速增扭后从输出轴传出的完整传动路径，可用于机械原理教学、减速箱结构方案验证、相关设备传动系统的选型参考等场景。
